Wie installiere ich eine High-Flow-Filterkartusche in einem FRP-Filtergehäuse?

Das FRP-Filtergehäuse mit hohem Durchfluss ist säure- und alkalibeständig und weist eine hohe Korrosionsbeständigkeit auf. Es ersetzt häufig Filtergehäuse aus Edelstahl, um Flüssigkeiten mit hohem Salzgehalt, wie Meerwasser, Brackwasser usw., zu filtern. GFK-Filtergehäuse mit hohem Durchfluss werden normalerweise damit installiert PALL Ultipleat High Flow Filter oder PARKER Megaflow High Flow Filter. Die Installation und der Austausch eines Hochleistungsfiltersystems ist einer der wichtigen Schritte zur Aufrechterhaltung seiner hohen Filterwirkung. Lassen Sie uns mehr über die Installation und den Austausch des FRP-Filtersystems mit hohem Durchfluss erfahren.

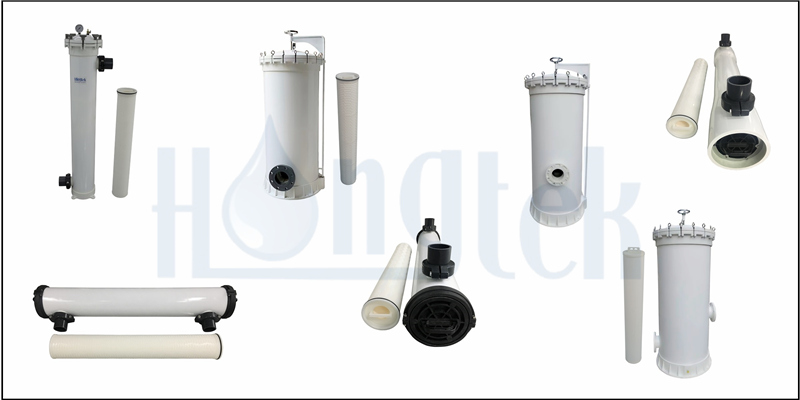

Welche Arten von FRP-High-Flow-Filtergehäusen gibt es?

FRP-Filtergehäuse können entsprechend der Installationsrichtung in vertikale und horizontale FRP-Filtergehäuse eingeteilt werden und können entsprechend der Anzahl der installierten Filterelemente in Einzel- und Mehrfachpatronen-Filtergehäuse unterteilt werden. Verschiedene Arten von Filtergehäusen können die Anforderungen an Durchflussrate, Druck, Stellfläche usw. bei der Gestaltung von Filtersystemen in verschiedenen Bereichen erfüllen.

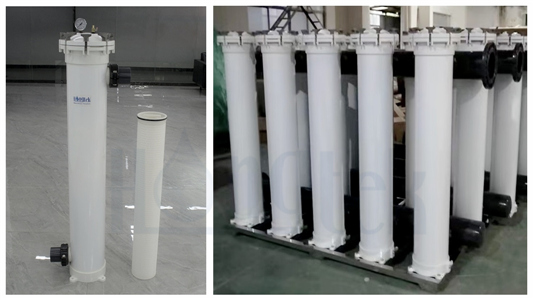

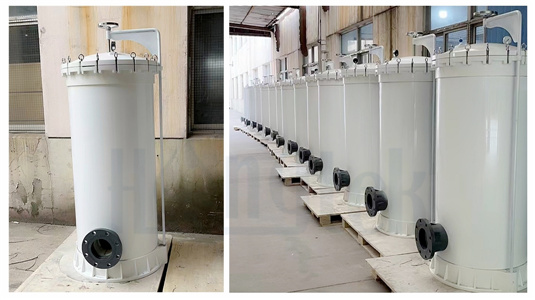

1. Vertikales FRP-Filtergehäuse mit hohem Durchfluss

Das vertikale FRP-Filtergehäuse kann mit einzelnen oder mehreren High-Flow-Filterpatronen installiert werden. Wenn Sie ein Filtersystem entwerfen, können Sie, um die Anforderungen an die Durchflussrate und den Platzbedarf des Filtersystems zu erfüllen, wählen, ob Sie ein Einzel-/Mehrfach-FRP-Filtergehäuse oder mehrere Einzel-/Mehrfach-FRP-Filtergehäuse installieren möchten, die parallel arbeiten.

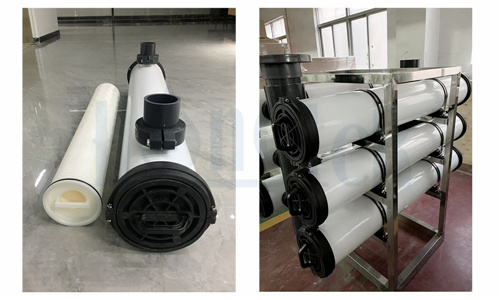

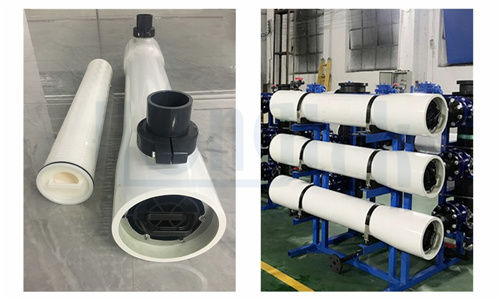

2. Horizontales FRP-Filtergehäuse mit hohem Durchfluss

Horizontale FRP-Filtergehäuse werden normalerweise mit einem Hochleistungsfilter installiert. Es wird im Allgemeinen parallel installiert, um den Durchflussanforderungen verschiedener Filtersysteme gerecht zu werden. Darüber hinaus werden horizontale FRP-Filtergehäuse mit hohem Durchfluss in der Regel vertikal parallel installiert, damit der Platz bestmöglich genutzt und die Stellfläche des Filtersystems reduziert werden kann.

So installieren Sie das FRP-High-Flow-Filtrationssystem?

Es gibt zwei Arten von FRP-Hochflussfiltrationssystemen: vertikale und horizontale FRP-Filtrationssysteme, die im Allgemeinen aus einem Einzel-/Mehrfach-FRP-Filtergehäuse oder aus mehreren Einzel-/Mehrfach-FRP-Filtergehäusen parallel bestehen. Die Installationsschritte von vertikalen und horizontalen FRP-Filtrationssystemen sind unterschiedlich. Schauen wir uns an, wie das FRP-Filtersystem installiert wird.

1. Installations- und Austauschanleitung für vertikale FRP-Filtrationssysteme

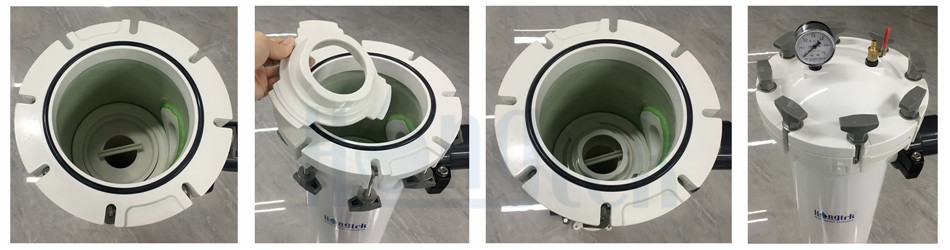

1) Überprüfen und bestätigen Sie zunächst, dass das vertikale FRP-Filtergehäuse den Spezifikationen entspricht, und stellen Sie sicher, dass keine Schäden vorliegen. Öffnen Sie dann die obere Abdeckung des Gehäuses, nehmen Sie das Manometer, das Auslassventil, die feste Halterung und andere Teile im Gehäuse heraus, installieren Sie das Auslassventil, das Ablassventil und das Manometer.

2) Stellen Sie sicher, dass das Filtersystem gestoppt ist, und schließen Sie das Einlassventil stromaufwärts und das Auslassventil stromabwärts des FRP-Filtergehäuses. Wenn ein einzelnes/mehreres FRP-Filtergehäuse installiert ist, verbinden und befestigen Sie den Flansch/die Klemme des Einlasses/Auslasses direkt an den jeweiligen Einlass-/Auslassrohren. Wenn Sie mehrere Einzel-/Mehrfach-FRP-Filtergehäuse installieren, montieren Sie zunächst die Mehrfachfiltergehäuse horizontal parallel und verbinden Sie dann die Flansche/Klammern des Gehäuseeinlasses/-auslasses mit den jeweiligen Einlass-/Auslassrohren;

3) Wenn eine Filterkartusche mit hohem Durchfluss installiert ist, spülen Sie das Innere des FRP-Filtergehäuses direkt mit sauberem Wasser aus, lassen Sie das Wasser im Gehäuse nach der Reinigung durch den Ablassanschluss ab und schließen Sie dann das Ablassventil fest. Wenn Sie den High-Flow-Filter austauschen möchten, müssen Sie das Auslassventil oben am Filtergehäuse öffnen, um den Druck abzulassen, dann die obere Abdeckung des Gehäuses öffnen, die auszutauschende High-Flow-Filterpatrone herausnehmen und abschließend das Innere des Filtergehäuses mit sauberem Wasser reinigen. Nachdem das Abwasser durch die Ablassöffnung abgelassen wurde, schließen Sie das Ablassventil fest.

4) Packen Sie das Neue aus High-Flow-Filterkartusche und Schmiermittel auf den Dichtungsring der Filterpatrone auftragen. Fassen Sie dann den Griff an einem Ende der Hochleistungskartusche mit der Hand und installieren Sie die Filterkartusche vertikal im FRP-Gehäuse, sodass der Dichtungsring an der Filterkartusche in engem Kontakt mit dem Haltering des Gehäuses steht, und installieren Sie dann die feste Halterung;

5) Decken Sie die Oberseite des FRP-High-Flow-Filtergehäuses ab und ziehen Sie die Schwenkschraube fest, um das Filtergehäuse abzudichten.

6) Starten Sie das vertikale FRP-Filtrationssystem, öffnen Sie leicht das Wassereinlassventil vor dem Filtergehäuse, lassen Sie die Flüssigkeit eintreten und füllen Sie das Gehäuse vollständig, bis die Flüssigkeit aus der Auslassöffnung überläuft, schließen Sie das Auslassventil;

7) Öffnen Sie langsam das Wasserauslassventil stromabwärts des FRP-Gehäuses, bis es vollständig geöffnet ist, und stellen Sie dann langsam das Wassereinlassventil stromaufwärts des Filtergehäuses ein, bis die Druckdifferenz zwischen stromaufwärts und stromabwärts des Gehäuses die von der High-Flow-Filterpatrone vorgegebene Anfangsdruckdifferenz erreicht.

2. Installations- und Austauschanleitung für das horizontale FRP-Filtrationssystem

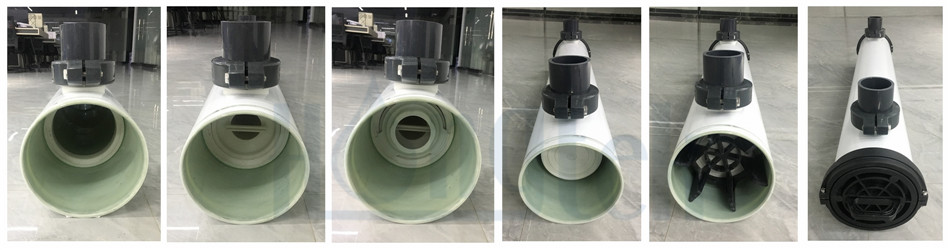

1) Überprüfen Sie zunächst, ob das horizontale FRP-High-Flow-Filtergehäuse nicht beschädigt ist und die Spezifikationen den Anforderungen entsprechen. Öffnen Sie dann die Endkappen an beiden Enden des Gehäuses und nehmen Sie die feste Halterung, den Druckring und andere Teile im Gehäuse heraus.

2) Halten Sie das FRP-Filtrationssystem im ausgeschalteten Zustand und schließen Sie das vorgeschaltete Einlassventil und das nachgeschaltete Auslassventil des Gehäuses fest. Wenn Sie ein FRP-Filtergehäuse mit einer Einheit installieren, verbinden und befestigen Sie die Klemme des Einlasses/Auslasses direkt mit dem Einlass-/Auslassrohr. Wenn Sie mehrere Einheiten von FRP-Filtergehäusen installieren, müssen Sie mehrere Filtergehäuse vertikal parallel zusammenbauen und dann die Klemme des Gehäuseeinlasses/-auslasses jeweils an die Einlass-/Auslassrohre anschließen;

3) Installieren Sie ein Überdruckventil um das Rohr zwischen dem FPR-Filtergehäuse und dem Einlass- oder Auslassventil und installieren Sie jeweils ein Manometer vor und nach dem Filtergehäuse.

4) Wenn a High-Flow-Filter Nach der Installation reinigen Sie die Innenseite des FRP-Gehäuses direkt mit klarem Wasser. Wenn Sie die High-Flow-Filterkartusche austauschen möchten, müssen Sie das Überdruckventil öffnen, um den Druck im Filtergehäuse zu reduzieren, die Endkappen des Gehäuses öffnen, die High-Flow-Filterkartusche herausnehmen, die ausgetauscht werden muss, und dann das Innere des Gehäuses mit klarem Wasser spülen;

5) Packen Sie die neue High-Flow-Filterpatrone aus und benetzen Sie den Dichtring mit einem geeigneten Schmiermittel. Halten Sie dann den Griff an einem Ende der Filterkartusche mit der Hand fest und setzen Sie die Filterkartusche horizontal in das Gehäuse ein. Nachdem der Dichtungsring an der Filterpatrone vollständig in engem Kontakt mit dem Haltering des Filtergehäuses steht, installieren Sie die feste Halterung, befestigen Sie dann den Druckring an der Unterseite der Filterpatrone, installieren Sie die Endkappen an beiden Enden des Gehäuses und dichten Sie es ab;

6) Starten Sie das horizontale FRP-Filtrationssystem, öffnen Sie zuerst das Druckentlastungsventil und öffnen Sie dann leicht das Wassereinlassventil vor dem Filtergehäuse, lassen Sie die Flüssigkeit eintreten und füllen Sie das Gehäuse vollständig, bis die Flüssigkeit aus der Druckentlastungsöffnung überläuft, schließen Sie das Druckentlastungsventil;

7) Öffnen Sie langsam das Wasserauslassventil stromabwärts des FRP-Filtergehäuses, bis es vollständig geöffnet ist, und stellen Sie dann langsam das Wassereinlassventil stromaufwärts des Filtergehäuses ein, bis der Druckunterschied zwischen stromaufwärts und stromabwärts des Filtergehäuses den von der High-Flow-Filterpatrone angegebenen Anfangsdruckunterschied erreicht.

Welche Vorsichtsmaßnahmen sollten bei der Installation und dem Austausch des FRP-Filtrationssystems getroffen werden?

1) Beim Austausch des High-Flow-Filters müssen Sie zuerst das Auslassventil/Überdruckventil öffnen, um den Innendruck des FRP-Gehäuses zu reduzieren, und dann die Abdeckung oben am Gehäuse öffnen, da sonst der Bediener durch zu hohen Druck verletzt werden kann.

2) Beim Einbau des FRP-Filtergehäuses muss darauf geachtet werden, dass der Einlass-/Auslassflansch des Filtergehäuses korrekt mit dem Einlass-/Auslassrohr verbunden ist. Wenn die Richtung des Einlasses/Auslasses falsch installiert ist, führt dies zu irreversiblen Schäden an der Filterpatrone mit hohem Durchfluss.

3) Stellen Sie sicher, dass an den Verbindungsstellen des Manometers, des Auslassventils/Druckbegrenzungsventils, des Ablassventils und des Einlass-/Auslassflansches des FRP-Hochflussfiltergehäuses keine Flüssigkeit austritt und dass eine gute Abdichtung gewährleistet ist, andernfalls wird die Arbeitseffizienz des Filtergehäuses verringert.

4) Beim Einbau oder Austausch der High-Flow-Kartusche müssen der Dichtungsring an der Filterkartusche und die Dichtungsnut des FRP-Filtergehäuses in engem Kontakt zueinander stehen und es darf kein Flüssigkeitsleck auftreten. Andernfalls wird die Filterleistung des FRP-Filtersystems verringert und das gesamte Projekt kann nicht fortgesetzt werden.

5) Wenn die Druckdifferenz zwischen den Vor- und Nachdruckmanometern des Filtergehäuses den erforderlichen Differenzdruck für den Austausch des Hochleistungsfilters erreicht, sollte die Filterpatrone rechtzeitig ausgetauscht werden. Andernfalls wird die Arbeitseffizienz des Filtersystems verringert, da der Flüssigkeitsstrom die Anforderungen nicht erfüllen kann.
