Wie führen Sie einen Integritätstest für Ihren Faltenmembranfilter durch?

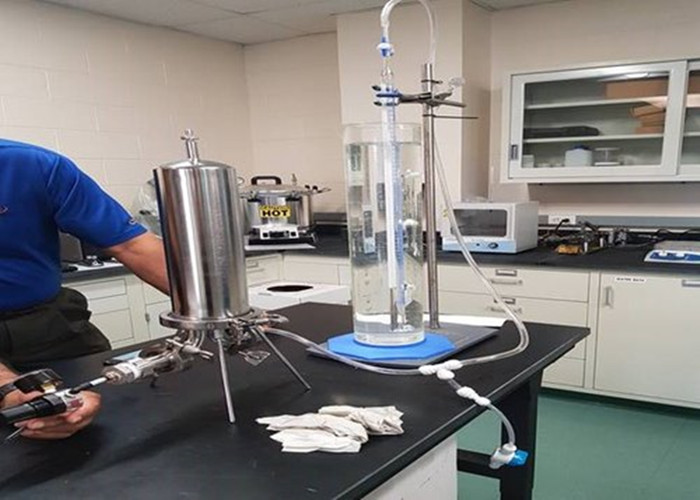

1. Was ist ein Integritätstest für Filterpatronen?

Bei der Integritätsprüfung der Filterkartusche handelt es sich um ein Experiment, mit dem Parameter wie der Diffusionsfluss der Filterkartusche, der Blasenpunkt usw. ermittelt werden. Das Experiment bietet die Vorteile einer bequemen Erkennung und einer guten Zuverlässigkeit. Die hydrophile Membranfilterpatrone wird mit reinem Wasser getestet, die hydrophobe Membranfilterpatrone wird mit 60 % IPA getestet.

Bevor Sie den automatischen Integritätstester verwenden, überprüfen Sie bitte die Genauigkeit des Integritätstesters, überprüfen Sie die Luftdichtheit des Filtergehäuses und prüfen Sie, ob der Ansaugdruck den Anforderungen entspricht (erfordert die Einstellung des Ansaugdrucks auf 5–7 bar) und die Testtemperatur auf 20–25 °C.

2. Komponenten

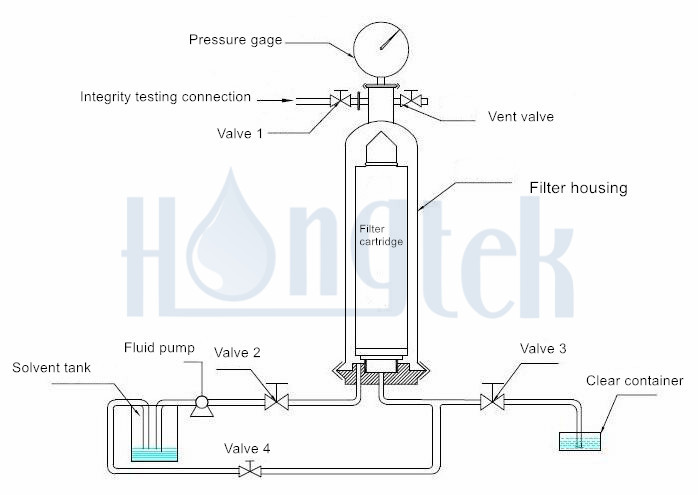

Filtergehäuse, Manometer, kombinierte Verbindungen, Reinluftquellen, Flüssigkeitspumpen, Wassertanks (Lösungsmitteltanks), Rohrverbindungen usw. (Einzelheiten finden Sie im folgenden Diagramm)

3. Bedienschritte

Benetzungsprozess (die nachfolgend beschriebenen Parameter sind die Einstellparameter der Hydrophilie Membran-0,2-um-Filterkartusche als Beispiel)

1) Schließen Sie die Verbindung wie oben gezeigt ab

2) Ventil 1 und 3 schließen; Öffnen Sie die Ventile 2, 4 und das Entlüftungsventil, öffnen Sie die Flüssigkeitspumpe, steuern Sie Ventil 4 und schließen Sie das Entlüftungsventil, nachdem das Wasser aus dem Entlüftungsventil austritt, und beginnen Sie mit dem Spülen und Befeuchten der Filterpatrone.

3) Öffnen Sie Ventil 4 vollständig, spülen Sie schnell 5 bis 10 Sekunden lang, stellen Sie Ventil 4 ein und kontrollieren Sie das Manometer 1 so, dass etwa P1 = 4 ~ 4,5 bar angezeigt wird, entsprechend der Durchflussrate von mehr als 5 l/min pro 10 Zoll. Spülen Sie die nasse Filterpatrone länger als 10 Minuten aus.

Vorteile:

A. Ermöglicht eine einfachere und vollständigere Benetzung der Filterpatrone und gewährleistet so eine genaue Blasenpunktprüfung.

B.Um die Sauberkeit der Filterpatrone sicherzustellen.

Integritätstest

Schalten Sie die Wasserpumpe aus, schließen Sie die Ventile 2 und 4, öffnen Sie Ventil 3, schließen Sie die Luftleitung der Maschine an den Instrumentenanschluss an und öffnen Sie dann Ventil 1, um den Test durchzuführen. Es wird empfohlen, dass Kunden zuerst die Diffusionsflussdaten und dann die Blasenpunktdaten testen

4. Angelegenheiten erfordern Aufmerksamkeit

1) Die Filterpatrone muss vollständig gesättigt sein. Wenn die Integrität der Filterkartusche nicht den Anforderungen entspricht, befeuchten Sie sie bitte erneut gemäß der oben genannten Befeuchtungsmethode und messen Sie dann den Blasenpunkt.

2) Wenn der Test fehlschlägt, gibt es mehrere Möglichkeiten: Der erste Grund ist das Problem der Betriebsmethode. Es kann sein, dass die Filtermembran nicht ausreichend feucht ist und erneut befeuchtet werden muss. Es kann auch sein, dass die Muffendichtung nicht gut ist. Überprüfen Sie, ob der O-Ring beschädigt oder locker ist, und installieren Sie ihn erneut. Der zweite Grund ist, dass die Filterpatrone nach dem Gebrauch strukturelle Schäden aufweist.

3) Beachten Sie die fett markierten Betriebsbedingungen.
