Wie ersetzt man High-Flow-Filter in Edelstahl-Filtergehäusen?

Das High-Flow-Filtersystem aus Edelstahl besteht hauptsächlich aus High-Flow-Filterpatronen und Filtergehäuse aus Edelstahl. Nach längerem Gebrauch wird die High-Flow-Filterkartusche im Edelstahl-Filtergehäuse durch Partikel verstopft. Um eine hohe Filterwirkung des Filtersystems aufrechtzuerhalten, muss es durch einen neuen Hochleistungs-Patronenfilter ersetzt werden. Verschiedene Arten von Hochleistungsfiltern und Filtergehäusen aus Edelstahl erfordern unterschiedliche Installations- und Austauschschritte. Erfahren Sie mehr über die Arten von Filtergehäusen aus Edelstahl und wie Sie das Filtersystem mit hohem Durchfluss richtig installieren und austauschen.

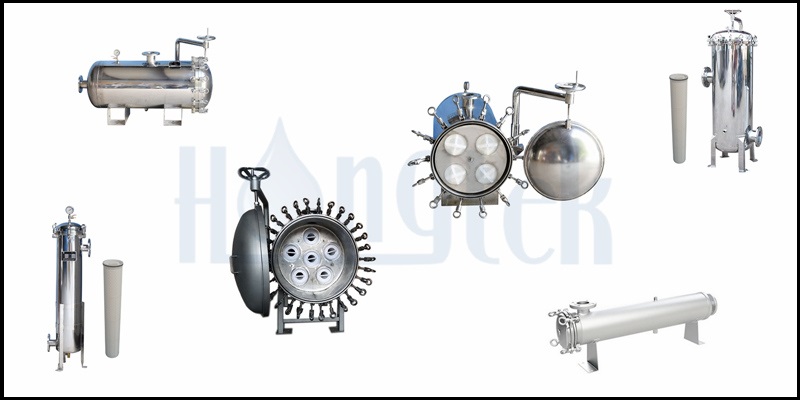

Was sind die Arten von High-Flow-Filtergehäuse aus Edelstahl?

Filtergehäuse aus Edelstahl mit hohem Durchfluss können je nach Einbaurichtung in vertikale und horizontale Typen unterteilt werden. Je nach Druckrichtung der High-Flow-Filterpatrone kann diese auch in die Durchflussrichtung von innen nach außen und von außen nach innen unterteilt werden. Sie haben Einfluss auf die Konstruktion und Installation des Filtersystems sowie auf den Austausch und die Typenauswahl des Hochleistungsfilters.

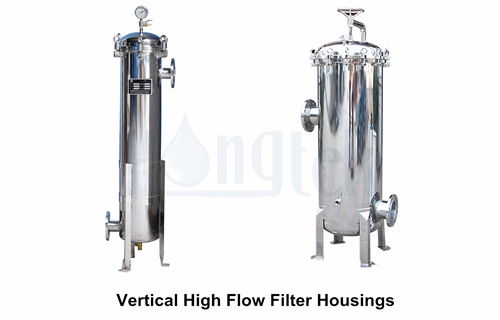

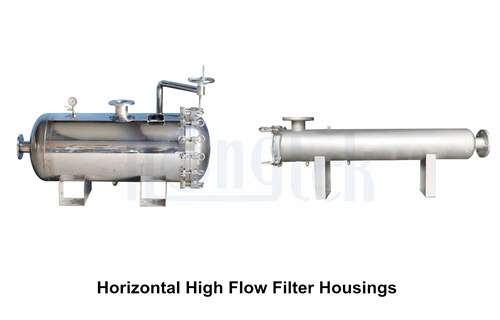

1. Vertikales und horizontales Filtergehäuse mit hohem Durchfluss

Im Designprozess des High-Flow-Filtrationssystems wird die Wahl des vertikalen oder horizontalen High-Flow-Filtergehäuses hauptsächlich durch den tatsächlich genutzten Raumbereich und die Schwierigkeit der Installation und des Austauschs des High-Flow-Patronenfilters bestimmt. Die Installation und der Austausch von vertikalen und horizontalen Filtersystemen mit hohem Durchfluss sind unterschiedlich und sollten gemäß ihrer Gebrauchsanweisung korrekt und ordnungsgemäß betrieben werden.

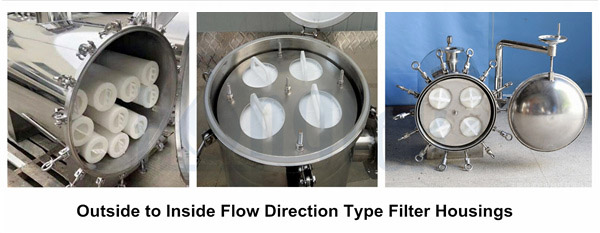

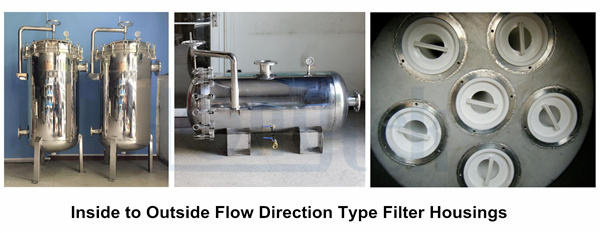

2. High-Flow-Filtergehäuse mit Strömungsrichtung von innen nach außen und von außen nach innen

Die Art der High-Flow-Filterpatrone, die im High-Flow-Filtergehäuse mit Strömungsrichtung von innen nach außen oder von außen nach innen installiert wird, ist unterschiedlich. Im Allgemeinen bietet HONGTEK Hochleistungsfilter für den Einbau in Filtergehäuse aus Edelstahl mit Strömungsrichtung von innen nach außen an High-Flow-Filterpatrone der HF-Serie, das speziell als Ersatz für das Element der PALL Ultipleat-Serie entwickelt wurde. Die Hochdurchfluss-Patronenfilter sind hauptsächlich im Filtergehäuse mit Strömungsrichtung von außen nach innen eingebaut MF-Serie / MP-Serie High-Flow-Filterkartusche (ersetzt 3M Cuno 700 & 740 Serie), PF-Serie / HFP-Serie / PFG-Serie High-Flow-Filter (ersetzt die PARKER Fulflo Megaflow- und MaxGuard-Serie) und AP-Serie Hochleistungs-Kartuschenfilter (ersetzt die PENTAIR Aqualine-Serie).

So installieren und ersetzen Sie ein High-Flow-Filtergehäuse a High-Flow-Filterkartusche?

Wenn der Wert des Druckmessers des High-Flow-Filtrationssystems die High-Flow-Filterkartuschen erreicht, bei denen empfohlen wird, den Differenzdruck auszutauschen, oder niedriger als der anfängliche Differenzdruck ist und der Wert des Durchflussmessers niedriger als der Wasserbedarf des Systems oder höher als der maximale Durchfluss der Filterkartusche ist, sollte der neue High-Flow-Filter rechtzeitig ausgetauscht werden. Die Schritte zur ordnungsgemäßen Installation des High-Flow-Filtergehäuses und zum Austausch der High-Flow-Patronenfilter sind wie folgt:

1) Stellen Sie vor der Installation eines Filtergehäuses mit hohem Durchfluss sicher, dass das Edelstahlfiltergehäuse mit dem Filtrat kompatibel ist und dass das Filtergehäuse den Betriebstemperatur- und Druckanforderungen des Filtersystems standhält.

2) Nehmen Sie das Auslassventil, das Ablassventil, das Manometer, die Druckplatte und andere Teile heraus und bewahren Sie sie im Gehäuse des Hochleistungsfilters auf. Schließen Sie die Filterabdeckung, installieren Sie dann das Auslassventil, das Ablassventil und das Manometer und öffnen Sie das Auslassventil und das Ablassventil.

3) Stellen Sie sicher, dass sich das Edelstahlfiltergehäuse im ausgeschalteten Zustand befindet, schließen Sie das Einlassventil stromaufwärts und das Auslassventil stromabwärts des Filtergehäuses und verbinden und befestigen Sie den Einlassflansch und das Einlassrohr bzw. den Auslassflansch und das Auslassrohr;

4) Wenn Sie einen Hochleistungsfilter installieren, spülen Sie die Innenseite des Edelstahlfiltergehäuses direkt mit klarem Wasser aus. Nachdem das Wasser im Filtergehäuse aus dem Abwasserauslass abgelassen wurde, schließen Sie das Ablassventil. Beim Austausch des Kartuschenfilter mit hohem DurchflussÖffnen Sie zunächst das Auslassventil, um den Druck auf das Filtergehäuse zu entlasten, öffnen Sie den Deckel des Edelstahlfiltergehäuses, nehmen Sie den auszutauschenden Hochdurchfluss-Patronenfilter heraus und spülen Sie das Innere des Filtergehäuses mit sauberem Wasser aus, bis das Abwasser abgelassen ist. Schließen Sie das Ablassventil.

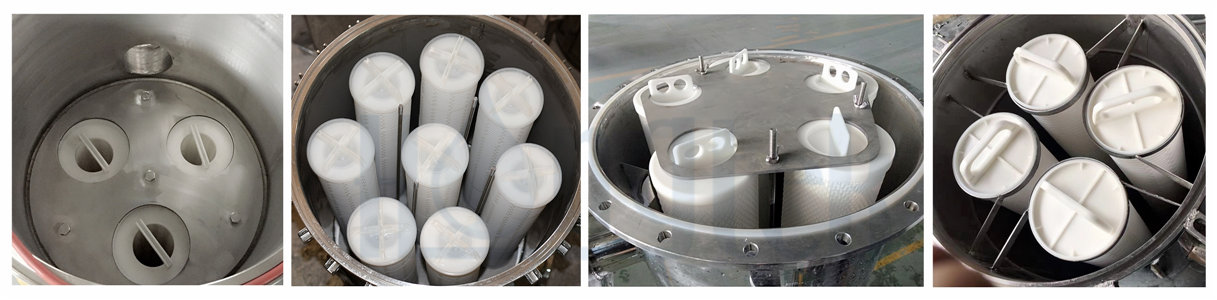

5) Öffnen Sie den Verpackungsbeutel der High-Flow-Filterkartusche, befeuchten Sie den Dichtungsring mit geeignetem Schmiermittel, halten Sie dann den Griff an einem Ende des High-Flow-Filters mit der Hand fest, installieren Sie die Filterkartusche im Edelstahl-Filtergehäuse und stellen Sie sicher, dass der Dichtungsring in vollem und engem Kontakt mit der Dichtungsringnut des Filtergehäuses ist;

6) Wenn eine Druckplatte vorhanden ist, setzen Sie die Druckplatte zuerst ein, ziehen Sie die Druckplattenmutter fest, um sie zu befestigen, decken Sie die Abdeckung des Hochdurchflussfiltergehäuses ab und ziehen Sie den Fleck/die Klemme fest;

7) Starten Sie das High-Flow-Filtersystem, öffnen Sie leicht das Wassereinlassventil vor dem Edelstahl-Filtergehäuse, lassen Sie die Flüssigkeit eintreten und füllen Sie das High-Flow-Filtergehäuse, bis die Flüssigkeit aus der Auslassöffnung überläuft, schließen Sie das Auslassventil;

8) Öffnen Sie langsam das Auslassventil stromabwärts des High-Flow-Filtergehäuses, bis es vollständig geöffnet ist, und stellen Sie dann langsam das Einlassventil stromaufwärts des Edelstahl-Filtergehäuses ein, bis die Druckdifferenz zwischen stromaufwärts und stromabwärts des Filtergehäuses den durch die High-Flow-Filterpatrone vorgegebenen Anfangsdruckunterschied erreicht.

Welche Vorsichtsmaßnahmen sind bei der Installation und dem Austausch von Hochleistungsfiltrationssystemen zu beachten?

1) Stellen Sie sicher, dass an der Verbindung von Ablassventil, Auslassventil, Manometer und Einlass-/Auslassflansch des Edelstahlfiltergehäuses keine Lecks vorhanden sind, da sonst die Filterwirkung beeinträchtigt wird.

2) Beim Austausch des High-Flow-Filter, muss zuerst das Auslassventil geöffnet werden, um den Druck im Edelstahl-Filtergehäuse zu entlasten, andernfalls kann es aufgrund des übermäßigen Drucks im Filtergehäuse zu Gefahren für den Bediener kommen;

3) Beim Einbau des Edelstahl-Filtergehäuses muss der Einlass-/Auslassflansch des Filtergehäuses korrekt mit dem Einlass-/Auslassrohr verbunden werden. Bei falscher Installation kann das High-Flow-Filtrationssystem den Filtereffekt nicht erzielen und führt außerdem zu irreversiblen Schäden am High-Flow-Patronenfilter.

4) Beim Einbau oder Austausch der High-Flow-Filterkartusche muss der Dichtungsring der Filterkartusche in vollständigem Kontakt mit der Dichtungsnut des Edelstahl-Filtergehäuses sein und der Dichtungsring darf nicht freigelegt oder beschädigt werden, da es sonst aufgrund der schlechten Dichtungswirkung zu Flüssigkeitslecks kommen kann, was zu einer Verringerung der Filtrationseffizienz des Filtersystems führt.
