Das Prinzip von gewickelten Patronenfiltern

1. Im Herstellungsprozess Saitengewickelte Filter, das spezielle Vorgarn mit Flaum wird in den porösen Zentralkern gewickelt und Schicht für Schicht auf den Nenndurchmesser gewickelt. Das Roving wickelt sich wiederholt über Kreuz und bildet dann eine Filterschicht mit Tausenden von Rautenlöchern. Die Rautenlöcher in der Filterschicht werden zum zentralen Kern hin immer kleiner und zur äußersten Schicht hin immer größer. Die Rautenlöcher der äußersten Schicht sind die größten, die Rautenlöcher, die durchgehen, werden als Durchgang gebildet.

Um den Flüssigkeitsfluss im Filter zu erhöhen, ist der Durchgang der Rautenlöcher gekrümmt und verstreut, die Schichten der Rautenlöcher sind jedoch weiterhin verbunden. Durch Biegen der rautenförmigen Lochdurchgangsverlängerung kann die Dicke der Filterschicht erhöht werden, um den Filtereffekt zu verbessern. Nach diesem Prinzip funktioniert die Tiefenfiltration. Die Größe der Rautenlöcher der innersten Schicht ist ausschlaggebend für die Genauigkeit des Filters. Je kleiner die Rautenlöcher sind, desto höher ist die Filtergenauigkeit. Je größer die Rautenlöcher sind, desto geringer ist die Filtergenauigkeit.

Gibt es einen Filtergenauigkeitsvergleich? Tabelle, die sich auf die spezifischen Rautenlöcher bei der Filterherstellung beziehen kann. Die Anzahl der unterschiedlichen Durchgänge hängt von der unterschiedlichen Filtergenauigkeit ab. Im Allgemeinen beträgt die Genauigkeit von 8 Durchgängen 100 μm, die Genauigkeit von 15 Durchgängen 20 μm und die Genauigkeit von 19 Durchgängen 10 μm.

2. Das Filterprinzip des Fadenfilters.

Die Filtration von Filterpatrone mit Fadenwicklung Dazu gehört nicht nur der Aperturgitter-Blockeffekt, der durch die Überlappung der Filterfasern entsteht, sondern auch der Verhakungseffekt der Fasern des Durchgangs und der Ablagerungseffekt der Partikel im Durchgang.

A. Der Hakeneffekt der Faser im Durchgang

Die Flüssigkeit wird durch einen schmalen, langen und gebogenen Durchgang vom Außenfilter von der äußeren Filterschicht zur Innenschicht geleitet.

Die Flusen der lockigen Faser werden im Durchgang des Filters verstreut,

Es kann die Partikel in der Flüssigkeit festhalten und dafür sorgen, dass sie im Durchgang verbleibt.

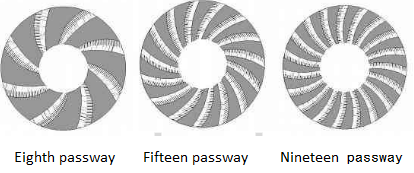

Das schematische Diagramm des Profils verschiedener Durchgänge.

B. Der Ablagerungseffekt von Partikeln im Durchgang des Filters.

Der Durchgang ist schmal und gekrümmt, die Flüssigkeit dringt durch und trifft auf den Durchgang.

Die Partikel in der Flüssigkeit lagern sich im Durchgang ab, genau wie der Schlamm, der sich in der Krummstellung ablagert, wenn das Wasser durch den Fluss fließt.

3. Ein weiteres Merkmal der Schnurgewickelter Patronenfilter durchläuft eine große Strömung,

Es gibt eine konstante Durchgangszahl, die sich auf die Filtergenauigkeit D bezieht.

Sobald die Filtergenauigkeit bestimmt ist, erhöht oder verringert sich die Anzahl der Durchgänge entsprechend der unterschiedlichen Länge des Filters.

Die Formel der Durchgangsnummer:

Die Gesamtzahl der Durchgänge = D × L × 2
