Horizontales FRP-Multi-Kartuschenfiltergehäuse der ARP-Serie mit hohem Durchfluss aus glasfaserverstärktem Kunststoff, das für Multi-High-Flow-Kartuschen mit einer Länge von 40 Zoll und 60 Zoll und einem Außendurchmesser von 6 Zoll ausgelegt werden kann. Das kompakte Gehäusedesign sorgt nicht nur für ein besseres Durchfluss- und Platzbedarfsverhältnis, sondern auch für einfachere Wartungs- und Kartuschenwechselverfahren. Alle Hauptanschlüsse für den Flüssigkeitseinlass und -auslass sind mit Flanschen ausgestattet und bieten eine bessere Dichtungsleistung.
Das FRP-Multifiltergehäuse mit hohem Durchfluss eignet sich für Situationen, in denen Filtergehäuse aus Edelstahl nicht verwendet werden können. Das FRP-Gehäusematerial hat eine längere Lebensdauer beim Umgang mit korrosiven Flüssigkeiten wie Meerwasserentsalzung und Brackwasser und löst wirksam die Probleme von Korrosion, Leckage und Entschleimung herkömmlicher Filtergehäuse.
| Wohnungsmedien | FRP (Faserverstärktes Polymer/Kunststoff) |
| Wohnrichtung | Horizontal |
| Patronenlänge | 40", 60" |
| Anzahl der Patronen | 3 Stück, 12 Stück, 34 Stück, 54 Stück usw. |
| Installierter Filtertyp | High-Flow-Filterkartusche, Außendurchmesser 6 Zoll |
| Filtrationsbewertung | 1μm – 100μm |
| Verbindung | Seitenanschluss |
| Einlass-/Auslasstyp | Flansch |
| Einlass-/Auslassgröße | DN100, DN125, DN150, DN200, DN300, DN500, DN600, DN750 |
| Dichtungstyp | Flansch |
| Dichtungsmaterial | EPDM, Buna-N, Viton, Silikon |
● Das seitliche Einlass- und Auslassdesign erleichtert das Entfernen der Filterpatronen mit hohem Durchfluss
● FRP-Mehrfachpatronen-Filtergehäuse bieten hohe chemische Beständigkeit und hervorragende Zugfestigkeit
● Horizontale Positionierung und Schwenkriegelverschluss vereinfachen Installation und Wartung und steigern die Effizienz
● Reduzierte Stellfläche und Höhe eignen sich hervorragend für Standortumgebungen, die besonderen Betriebsraum erfordern
● Alle FRP-Multi-High-Flow-Kartuschengehäuse sind mit High-Flow-Kartuschen mit einem Außendurchmesser von 6 Zoll kompatibel
● Das FRP-Multi-High-Flow-Patronengehäuse kann mit 3 bis 54 Filtern ausgestattet werden, um verschiedene Anforderungen an die Durchflusskapazität zu erfüllen
● Wassereinspritzung
● RO-Vorfiltration
● Meerwasserentsalzung
● Industrielle Wasseraufbereitung
● Brackwasser-Vorfiltration
● Behandlung von Deponiesickerwasser
Betriebsdaten für horizontales FRP-Multi-Patronen-Filtergehäuse mit hohem Durchfluss
| Arbeitstemperatur | 5 - 66°C |
| Max. Druck | 1 MPa |
| Verbindung | Seitenanschluss |
| Durchflussrate | 40“ 3-teilige High-Flow-Kartuschen: 90 - 150 m³/h |
| 40“ 12-teilige High-Flow-Kartuschen: 360 - 600 m³/h | |
| 40“ 34-teilige High-Flow-Kartuschen: 1000 - 1700 m³/h | |
| 40“ 54-teilige High-Flow-Kartuschen: 1600 - 2700 m³/h | |
| 60“ 3-teilige High-Flow-Kartuschen: 150 - 200 m³/h | |
| 60“ 12-teilige High-Flow-Kartuschen: 600 - 850 m³/h | |
| 60“ 34-teilige High-Flow-Kartuschen: 1700 - 2400 m³/h | |
| 60“ 54-teilige High-Flow-Kartuschen: 2700 - 3800 m³/h |

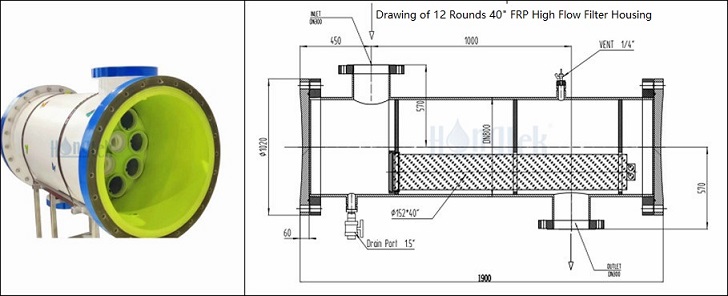

Zeichnung eines horizontalen FRP-Multi-High-Flow-Kartuschengehäuses mit installierten 40-Zoll-12-teiligen Pall Ultipleat-High-Flow-Filtern
● Starke Schmutzaufnahmekapazität und hohe Filtrationseffizienz, längere Lebensdauer sowie wirtschaftlich und anwendbar
● Das horizontale Multi-High-Flow-Kartuschengehäuse aus FRP kann entsprechend den Anforderungen an die Durchflussrate entworfen werden
● Geeignet für Filtersysteme für korrosive Flüssigkeiten, die kein Filtergehäuse aus Edelstahl verwenden können, wodurch die Investition reduziert wird
● Das FRP-Multi-High-Flow-Kartuschengehäuse bietet eine große Durchflussrate von bis zu 600 m3/h und ist einfach zu installieren, auszutauschen und zu warten
● Das FRP-Multi-High-Flow-Filtergehäuse bietet eine breite chemische Kompatibilität und Anwendbarkeit, das kompakte horizontale Design spart Platz
| ARP | Patronenlänge | Rund (Anzahl der Patronen) | Einlass-/Auslassgröße | O-Ring-Material |
|
Horizontale ARP-Serie FRP High Flow Multi Patronenfiltergehäuse |
40 = 40" | 3R = 3 Stück | N10 = DN100 | E = EPDM |
| N12 = DN125 | ||||
| 12R = 12 Stück | N15 = DN150 | B = Buna-N | ||
| N20 = DN200 | ||||
| 60 = 60" | 34R = 34 Stück | N30 = DN300 | V = Viton | |
| N50 = DN500 | ||||
| 54R = 54 Stück | N60 = DN600 | S = Silizium | ||
| N75 = DN750 |
Zum Beispiel:
ARP-40-12R-N30-E
Horizontales FRP-Multi-Kartuschengehäuse mit hohem Durchfluss – 40 Zoll – 12 Stück – DN300 – EPDM
