Das verstärkte PVDF-Membran-Bioreaktormodul (MBR) der Serie MBR20 besteht aus modifiziertem PVDF-Material und einem Polyester-Zwischenschicht-Stütznetz, das eine gute Wasserdurchlässigkeit, mechanische Eigenschaften, chemische Beständigkeit und Antiverschmutzungsfähigkeit aufweist. Die Filterfeinheit beträgt 0,1 Mikrometer. Das PVDF-MBR-Membranmodul ist mit einer Hohlfaser-Ultrafiltrationsmembran mit einem Innendurchmesser von 1,0 mm und einem Außendurchmesser von 2,2 mm ausgestattet. Die Filtrationsmethode der verstärkten PVDF-MBR-Membran ist Außendruck. Das Rohwasser wird durch die Druckdifferenz angetrieben und dringt in radialer Richtung von außen nach innen durch die Hohlfaser ein. Im MRB-Membrantank werden Arten wie Bakterien, Kolloide, Schwebstoffe und Mikroorganismen gefangen.

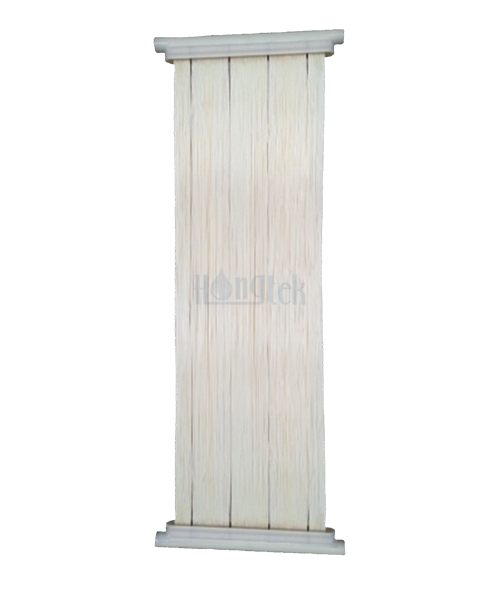

| Modul | MBR20 |
| Elementgröße | 785x40x1510mm |
| Membranmaterial | Verstärktes modifiziertes PVDF |
| Filtertyp | Von außen nach innen, Unterdruckabsaugung, kontinuierliche Belüftung |
| Aktiver Membranbereich | 20m² |
| ID/OD der Hohlfaser | 1,0 mm/2,2 mm |
| MWCO | 200000 Dalton |
| Filterleistung | 0,1 Mikrometer |
| Dichtungsmaterial | Epoxidharze + Polyurethan (PU) |
| Material des Gehäuses | ABS |
| Steckergröße | DN20 |
| Trübung des Ultrafiltrats | ≤1NTU |
| Ultrafiltrat SDI | ≤3 |
| Ultrafiltrat TSS | ≤1 mg/l |
● Die PVDF-MBR-Membran bietet einen stabilen Betrieb und eine kontinuierliche Membran

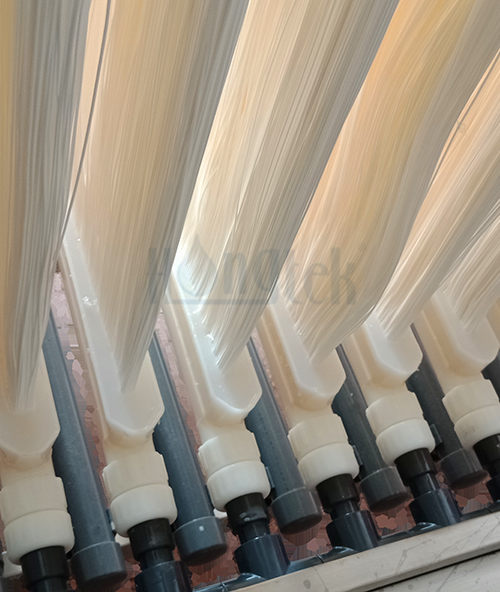

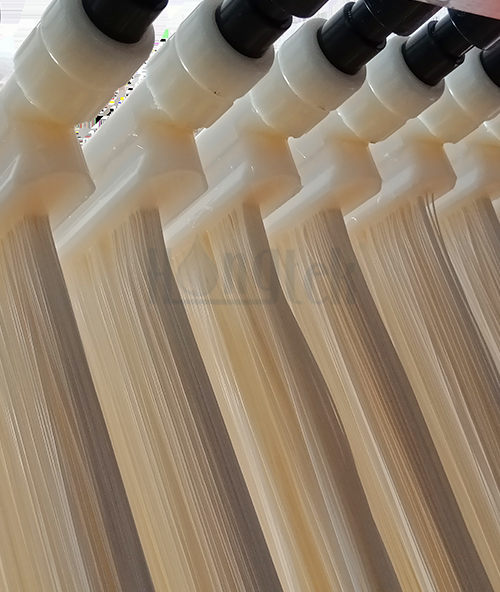

● Membranfilamente des PVDF-MBR-Moduls sind lang und ordentlich angeordnet
● Der PVDF-Membranbioreaktor bietet einen hohen Durchsatz und eine hohe Verschmutzungsbeständigkeit
● Verstärkter PVDF-MBR ist hochfest, blättert nicht ab und ermöglicht Hochdruck-Impulsrückspülung
● Verwendung eines modifizierten PVDF- und Polyester-Zwischenschicht-Stütznetzes zur Verstärkung der hochfesten Struktur
● PVDF-MBR-Membran ist dauerhaft hydrophil, gute Fleckenbeständigkeit, kann in trockener Membran gelagert werden
● Wasserwiederverwendung
● RO-Vorbehandlung
● Eindringbehandlung von Abfällen
● Häusliche Abwasserbehandlung
● Kommunale Abwasserbehandlung
● Industrielle Abwasserbehandlung
● Vorbehandlung der Meerwasserentsalzung
| Designfluss | Reiner Wasserfluss | 600L/m².h |
| Betriebsfluss | 10-25L/m².h | |
| Rückspülflussmittel | 30-60L/m².h | |
| Belüftungsrate | Belüftungsrate der projizierten Rahmenfläche | 50-100 m³/m².h |
| Futterbedingung | Schlammkonzentration | |
| PH | 5-9 (Waschen 2-12) | |
| Temperatur | 5-45℃ | |
| Betriebsdruck | Transmembrandruck | ≤ 50 kPa |
| Rückspüldruck | ≤ 0,1 MPa | |
| Maximaler Betriebsdruck | Negativ 50 kPa | |
| Empfohlener Betriebsdruck | Negativ 10 kPa bis -30 kPa | |
| Reinigungshäufigkeit | Häufigkeit der Rückspülung | 2-4h |
| Chemisch verstärkte Rückspülung (CEB) | Wenn TMP 50 kPa erreicht (alle 2–4 Tage) | |
| Clean In Place (CIP) | Wenn das Flussmittel nicht durch Rückspülen und CEB zurückgewonnen werden kann (alle 6–12 Monate) | |
| Betriebsmodus | 8min. Bedienung & 2min. Pause oder 9min. Bedienung & 1min. Pause |
|

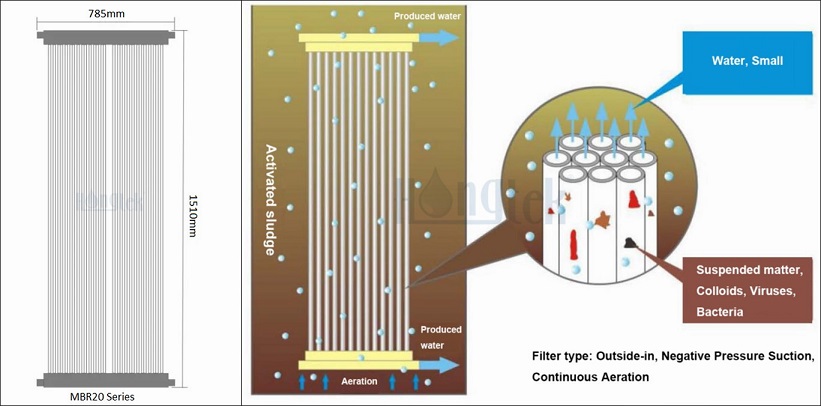

Funktionsprinzip der verstärkten PVDF-MBR-Membran
● Hochwertige Hohlfaser-PVDF-MBR-Membran gewährleistet die Stabilität und gute Qualität des produzierten Wassers
● Die PVDF-MBR-Membran verfügt über eine hohe chemische Beständigkeit, gute Anti-Schadstoff-Eigenschaften und eine lange Lebensdauer
● Die Filterfeinheit der UF-MBR-Membran beträgt 0,1 Mikrometer, Partikel werden von der Membranwand eingefangen
● Die MBR-Membran besteht aus einer verstärkten PVDF-Hohlfasermembran und weist gute mechanische Eigenschaften auf
● Wasser, kleine Moleküle und Ionen passieren unter Druck die Membranwände und bilden Ultrafiltrat
● Der PVDF-MBR-Wasserflussmodus erfolgt von außen nach innen, Unterdruckansaugung und kontinuierliche Belüftung

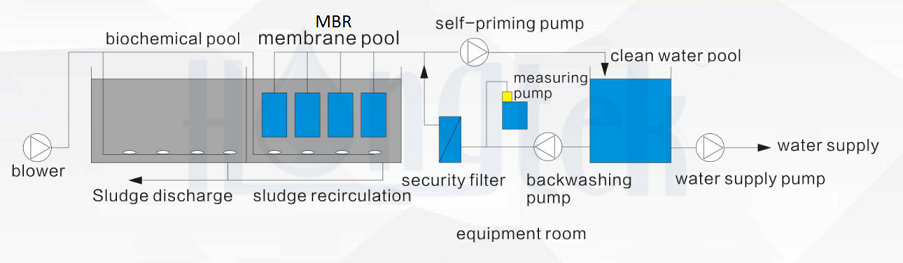

Verarbeitung von PVDF-MBR-Membranmodulen
● Verstärktes PVDF MBR ist die fortschrittlichste und effizienteste Wasseraufbereitungstechnologie.
● Das PVDF-MBR-Modul wird häufig zur Wasserwiederverwendung, Abwasseraufbereitung, Meerwasserentsalzung und RO-Vorbehandlung eingesetzt.
● Das PVDF-MBR-Modul ist eine Membraneinheit, die in die traditionelle biologische Abwasserbehandlungstechnologie der neuen Verarbeitungstechnologie eingeführt wird.
● PVDF-MBR-Membrantrenneinheit als Ersatz für die herkömmliche Funktion des sekundären Sedimentationsbeckens mit weiterer Entfernung von organischem Material, Stickstoff und Phosphor.

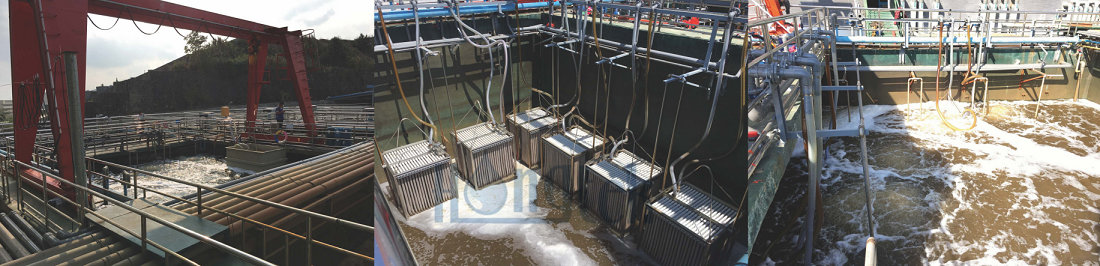

Projektfall des MBR20-Membranbioreaktor-PVDF-MBR-Moduls
Pharmazeutische Abwasserbehandlung(3000m³/d)
Prozess: Pharmazeutisches Abwasser – biochemische Behandlung – MBR-Membranmodul – Entladungskonformität
Geräteparameter: MBR20 MBR-Membranmodul, 40 Stück/Gruppe, 12 Gruppen, insgesamt 480 Stück, ausgelegter Betriebsfluss 15 l/m².h
