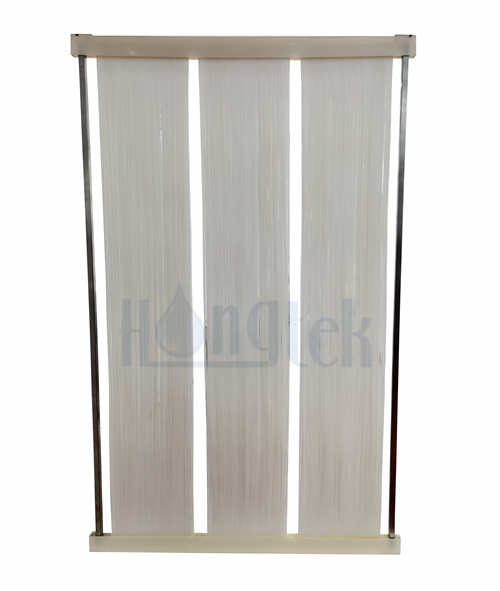

Das MBR-Membranmodul der Serie MBR30 ist ein hochinnovatives und kostengünstiges Membranprodukt mit hoher Schadstoffentfernungsrate, starkem Widerstand gegen Schlammausdehnung, stabiler und zuverlässiger Abwasserqualität und ohne Schwebstoffe im Abwasser. Das PVDF-MBR-Membranmodul hat eine einfache Struktur, ein vernünftiges Design, ist leicht zu zerlegen, kann rückgespült werden, hat einen niedrigen Betriebsdruck und spart Energie. Das PVDF-MBR-Verfahren stärkt die Funktion des Bioreaktors erheblich durch die Membrantrenntechnologie, die die Konzentration des Belebtschlamms erheblich erhöht, dessen hydraulische Verweilzeit und Schlammverweilzeit separat gesteuert werden können. Das PVDF-MBR-Membranmodul wird häufig in den Bereichen Kommunal-, Lebensmittel-, Textil-, Petrochemie-, Stahl-, Elektrizitäts- und anderen Bereichen der Abwasseraufbereitung eingesetzt.
| Modul | MBR30 |
| Elementgröße | 1250x30x2000mm |
| Membranmaterial | Verstärktes modifiziertes PVDF |
| Filtertyp | Von außen nach innen, Unterdruckabsaugung, kontinuierliche Belüftung |
| Aktiver Membranbereich | 30m² |
| ID/OD der Hohlfaser | 1,0 mm/2,2 mm |
| MWCO | 200000 Dalton |
| Filterleistung | 0,1 Mikrometer |
| Dichtungsmaterial | Epoxidharze + Polyurethan (PU) |
| Material des Gehäuses | ABS |
| Steckergröße | DN20 |
| Trübung des Ultrafiltrats | ≤1NTU |
| Ultrafiltrat SDI | ≤3 |
| Ultrafiltrat TSS | ≤1 mg/l |
● Der PVDF-MBR-Prozess vermeidet die zweite Ausfällung, reduziert die Stellfläche und spart Energie
● Die verstärkte PVDF-MBR-Membran ist hochfest, löst sich nicht ab und ermöglicht eine Hochdruck-Impulsrückspülung
● Das Membranbioreaktormodul ist einfach zu integrieren, die automatische Steuerung ist einfach zu realisieren, einfach zu bedienen und zu verwalten
● Die Porengröße von MBR-Membranen erreicht 0,1 μm, MWCO 200.000 Dalton, gute Abwasserqualität und lange Lebensdauer
● Die PVDF-MBR-Membran ist hydrophil modifiziert, die Membranoberfläche ist glatt und die Verschmutzungsbeständigkeit ist hoch
● Die Komponentenstruktur des MBR-Membranmoduls ist einfach, das Design ist sinnvoll, leicht zu zerlegen und rückspülbar
● Wiederverwendung von Abwasser
● Häusliche Abwasserbehandlung
● Kommunale Abwasserbehandlung
● Umkehrosmose-Vorbehandlung
● Industrielle Abwasserbehandlung
● Behandlung von mülldurchlässigen Flüssigkeiten
| Designfluss | Reiner Wasserfluss | 600L/m².h |
| Betriebsfluss | 10-25L/m².h | |
| Rückspülflussmittel | 30-60L/m².h | |
| Belüftungsrate | Belüftungsrate der projizierten Rahmenfläche | 50-100 m³/m².h |
| Futterbedingung | Schlammkonzentration | |
| PH | 5-9 (Waschen 2-12) | |
| Temperatur | 5-45℃ | |
| Betriebsdruck | Transmembrandruck | ≤ 50 KPa |
| Rückspüldruck | ≤ 0,1 MPa | |
| Maximaler Betriebsdruck | Negativ 50 kPa | |
| Empfohlener Betriebsdruck | Negativ 10 kPa bis -30 kPa | |
| Reinigungshäufigkeit | Häufigkeit der Rückspülung | 2-4h |
| Chemisch verstärkte Rückspülung (CEB) | Wenn TMP 50 kPa erreicht (alle 2–4 Tage) | |
| Clean In Place (CIP) | Wenn das Flussmittel nicht durch Rückspülen und CEB zurückgewonnen werden kann (alle 6–12 Monate) | |
| Betriebsmodus | 8min. Bedienung & 2min. Pause oder 9min. Bedienung & 1min. Pause |
|

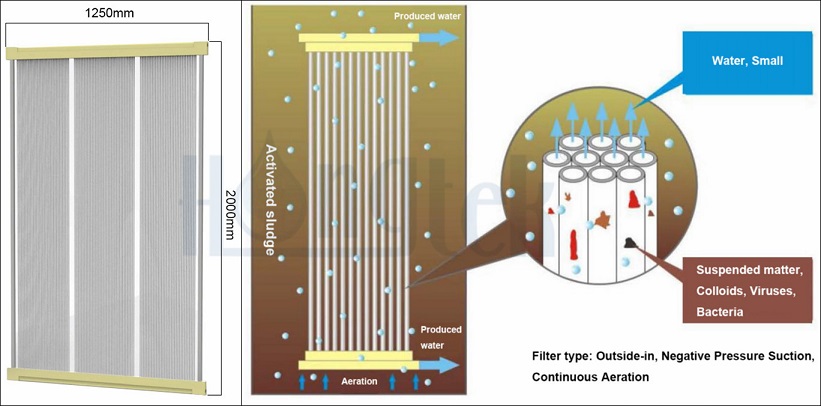

Funktionsprinzip der verstärkten PVDF-MBR-Membran
● Die Filterfeinheit der MBR-Membran beträgt 0,1 Mikrometer, Partikel werden von der Membranwand eingefangen
● Das MBR-Modul besteht aus einer verstärkten Hohlfaser-PVDF-Membran und weist gute mechanische Eigenschaften auf
● Hochwertige Hohlfaser-PVDF-MBR-Membran gewährleistet die Stabilität und gute Qualität des produzierten Wassers
● Die PVDF-MBR-Membran verfügt über eine hohe chemische Beständigkeit, gute Anti-Schadstoff-Eigenschaften und eine lange Lebensdauer
● Der PVDF-MBR-Wasserflussmodus erfolgt von außen nach innen, Unterdruckansaugung und kontinuierliche Belüftung
● Wasser, kleine Moleküle und Ionen passieren unter Druck die Membranwände und bilden Ultrafiltrat
Funktionsprinzip der verstärkten PVDF-MBR-Membran
● Die Filterfeinheit der MBR-Membran beträgt 0,1 Mikrometer, Partikel werden von der Membranwand eingefangen
● Das MBR-Modul besteht aus einer verstärkten Hohlfaser-PVDF-Membran und weist gute mechanische Eigenschaften auf
● Hochwertige Hohlfaser-PVDF-MBR-Membran gewährleistet die Stabilität und gute Qualität des produzierten Wassers
● Die PVDF-MBR-Membran verfügt über eine hohe chemische Beständigkeit, gute Anti-Schadstoff-Eigenschaften und eine lange Lebensdauer
● Der PVDF-MBR-Wasserflussmodus erfolgt von außen nach innen, Unterdruckansaugung und kontinuierliche Belüftung
● Wasser, kleine Moleküle und Ionen passieren unter Druck die Membranwände und bilden Ultrafiltrat

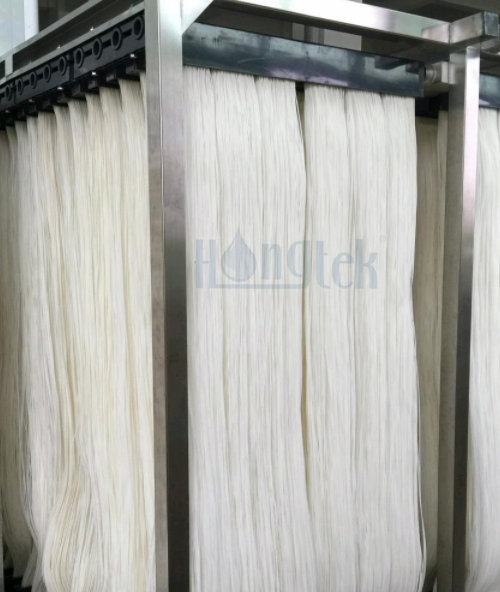

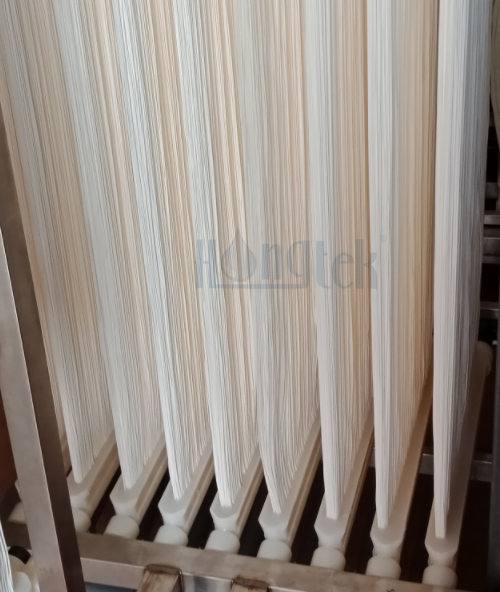

Projektfall eines MBR30-Membranbioreaktor-PVDF-MBR-Moduls
Galvanische Abwasserbehandlung(4000m³/d)
Prozess: Galvanisches Abwasser – physikalische und chemische Behandlung – biochemische Behandlung – MBR-Membranmodul – Entladungskonformität
Geräteparameter: MBR30 MBR-Membranmodul, 70 Stück/Gruppe, 8 Gruppen, insgesamt 560 Stück, ausgelegter Betriebsfluss 15 l/m².h
