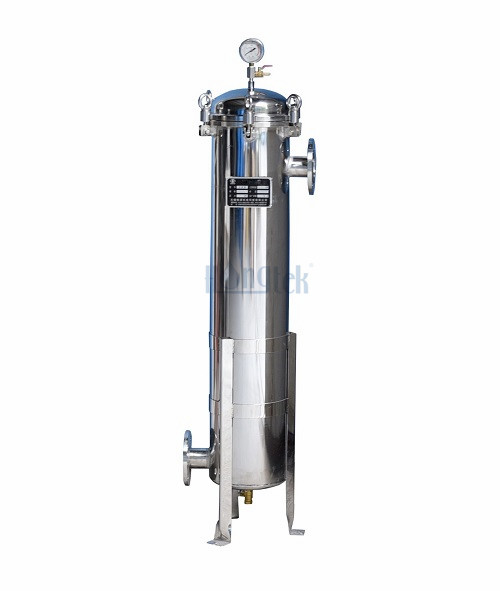

Das Seires-Einzel-Hochdurchfluss-Kartuschengehäuse aus Edelstahl der FCH-Serie eignet sich für Filtersystemprojekte mit großem Durchfluss. Das SS-Kartuschengehäuse mit hohem Durchfluss besteht aus hochwertigem SS304- oder SS316L-Edelstahl und verfügt über hervorragende Technologie. Je nach Installationsform ist das einzelne High-Flow-Patronengehäuse in vertikale und horizontale SS-High-Flow-Filtergehäuse unterteilt. Das einzelne SS-Kartuschengehäuse mit hohem Durchfluss eignet sich für die Installation verschiedener plissierter Filterelemente mit hohem Durchfluss und bietet eine gute Dichtungsleistung, einfache Installation und bequeme Wartung. Die Bewertung des Filters mit großem Durchfluss reicht von 1 Mikron bis 100 Mikron, mit hoher Filtrationseffizienz, hohem Durchfluss und geringem Druckabfall. Im Vergleich zu den Tiefenfiltergehäusen weisen SS-Kartuschengehäuse mit hohem Durchfluss eine höhere Filtrationseffizienz und einen größeren Durchfluss auf, wodurch 50 % des Platzes und der Anzahl der Filterelemente eingespart werden, die ausgetauscht werden müssen, wodurch erhebliche Arbeitskosten eingespart werden.
| Material | SS304, SS316L |
| Wohnrichtung | Vertikal, horizontal |
| Oberflächenbehandlung | Poliert, unterpoliert, sandgestrahlt |
| Patronenlänge | 20", 40", 60" |
| Patronengröße | Außendurchmesser 6", 6,5" |
| Kartuschenendkappe | SOE |
| Anzahl der Patronen | 1 Stk |
| Verbindung | Seitenanschluss |
| Einlass/Auslass | Gewinde, Flansch |
| Dichtungstyp | Schwenkriegel klappbar, Klemme |
| Dichtungsmaterial | EPDM, Silikon, Buna N, Viton |
● Das SS-Kartuschengehäuse mit hohem Durchfluss ist einfach zu installieren, kostengünstig und wartungsfreundlich
● Eine breite Palette chemischer Anwendungen kann in vielen Bereichen eingesetzt werden, in denen eine hohe Durchflussrate erforderlich ist
● Die Anzahl der Ersatzfilterelemente wird reduziert, wodurch erhebliche Arbeitskosten eingespart und der Platzbedarf um 50 % verringert wird
● Das Design der abgedichteten Schnittstelle verringert das Risiko einer Seitenströmung und verbessert dadurch die Filtrationseffizienz
● Durch die Garantie einer extrem hohen Schmutzaufnahmekapazität wird die Lebensdauer verlängert und dadurch die Kosten gesenkt
● Petrochemie
● RO-Vorfiltration
● Mikroelektronik
● Lebensmittel und Getränke
● Meerwasserentsalzung
● Biopharmazeutische Industrie
● Kraftwerkskondensatfiltration
Betriebsdaten für die FCH-Serie Edelstahl Einzelnes High-Flow-Kartuschengehäuse
| Max. Temperatur | 125℃ |
| Max. Druck | 10 Bar (150 psi) oder je nach Anforderung |
| Empfohlener Druck | ≤ 8 Bar (115 psi) bei 25℃ |
Ausstellungsstück für die Produktionswerkstatt eines einzelnen High-Flow-Kartuschengehäuses aus Edelstahl
● Da weniger Filtergehäuse gewartet werden müssen, wird die Wartung und der Austausch von Filterelementen einfacher. Dies kann im Laufe der Zeit zu kürzeren Ausfallzeiten und niedrigeren Wartungskosten führen.
● Einzelne Filtergehäuse mit hohem Durchfluss bestehen typischerweise aus robusten Materialien wie Edelstahl 304 oder Edelstahl 316 und gewährleisten Haltbarkeit und Beständigkeit gegen Korrosion, Druck und extreme Temperaturen.
● Die Installation eines einzelnen Filtergehäuses mit hohem Durchfluss erfordert im Vergleich zur Installation mehrerer kleinerer Gehäuse in der Regel weniger Komponenten und weniger Rohrleitungen. Dies kann insbesondere bei großen Filtersystemen zu geringeren Installationskosten und einer geringeren Komplexität führen.
● Einzelne Filtergehäuse mit hohem Durchfluss sind speziell für die Bewältigung großer Flüssigkeitsmengen ausgelegt. Sie können deutlich höhere Durchflussraten aufnehmen als Standardfiltergehäuse und eignen sich daher ideal für Anwendungen, bei denen ein hoher Durchsatz erforderlich ist.
● Trotz ihrer Fähigkeit, hohe Durchflussraten zu bewältigen, sind einzelne High-Flow-Filtergehäuse häufig kompakt und platzsparend konstruiert. Dadurch eignen sie sich für Installationen, bei denen der Platz begrenzt ist oder bei denen mehrere Filtergehäuse unpraktisch wären.
Zeichnung von Edelstahl Einzelnes High-Flow-Kartuschengehäuse
● Es sind Gehäuse für Hochleistungsfilter mit einer Länge von 20", 40", 60" erhältlich
● Für die Korrosionsbeständigkeit steht das Konstruktionsmaterial Edelstahl 316L zur Verfügung
● Das Gehäuse ist für Hochleistungsfilterpatronen nach Industriestandard von Pall, Parker und 3M geeignet
● Hohe Durchflussleistung in kompakter Bauweise mit bedienerfreundlichem Kartuschenwechsel
● Das horizontale Design erleichtert und beschleunigt den Kartuschenwechsel, ohne dass eine erhöhte Plattform erforderlich ist.
| FCH | Patronenlänge | Material | Wohnrichtung | Einlass/Auslass | Dichtungstyp | Dichtungsmaterial |
|
Edelstahl der FCH-Serie Einzelnes High-Flow-Kartuschengehäuse |
20 = 20" | S4 = SS304 | A = Vertikal | T = Gewinde | C = Klemme | E = EPDM |
| 40 = 40" | S = Silizium | |||||
| S6 = SS316L | D = Horizontal | F = Flansch | H = Schwenkriegel klappbar | B = Buna N | ||
| 60 = 60" | V = Viton |
Zum Beispiel:
FCH-40-S4-A-F-C-E
Einzelnes High-Flow-Kartuschengehäuse der FCH-Serie SS – 40 Zoll – SS304 – vertikal – Flansch – Klemme – EPDM
