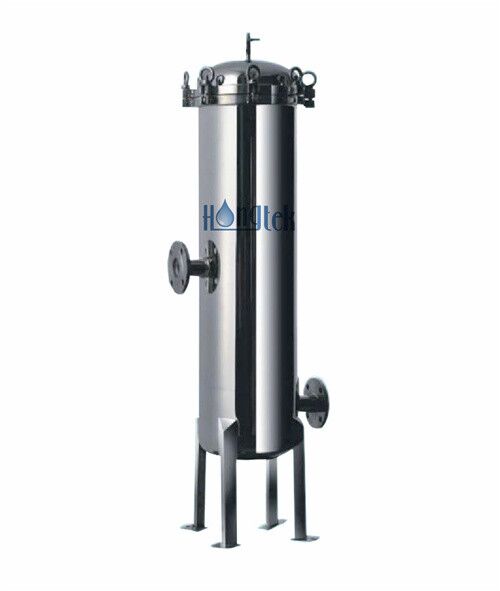

Das Edelstahl-Mehrfachkartuschenfiltergehäuse der MCH-Serie wird aus hochwertigem Edelstahl SS304 oder SS316L hergestellt und verarbeitet. SS-Mehrfachfiltergehäuse bieten Platz für verschiedene Endkappentypen von Filterpatronen in DOE oder SOE und bieten wirtschaftliche und effiziente Alternativen für Filtrationsprozesse. SS-Mehrfachpatronen-Filtergehäuse eignen sich für eine Vielzahl von Filtrationsanwendungen, die hohe Temperaturen und Betriebsdrücke erfordern. Die im SS-Mehrfachpatronengehäuse eingebauten Filterelemente lassen sich schnell und einfach austauschen und gewährleisten gleichzeitig eine gute Dichtleistung. SS-Patronenfiltergehäuse werden häufig für viele industrielle und kommerzielle Mikrofiltrationssysteme verwendet.
| Material | SS304, SS316L |
| Oberflächenbehandlung | Poliert, unterpoliert, sandgestrahlt |
| Patronenlänge | 10", 20", 30", 40" |
| Patronengröße | Außendurchmesser 2,5" |
| Anzahl der Patronen | Mehrere Filterelemente |
| Verbindung | Gewinde, Flansch |
| Einlass/Auslass | 1", 1,5", 2", 4" usw. |
| Dichtungstyp | Schwenkbolzen, Klemme |
| Dichtungsmaterial | EPDM, Silikon, Viton |
| Kartuschenendkappe | DOE, SOE |
● Das Filtergehäuse aus Edelstahl ist einfach zu installieren, zu warten und zu reinigen, praktisch und effizient für den Austausch von Patronenfiltern
● Das SS-Mehrfachkartuschengehäuse eignet sich für den Betrieb unter hohem Druck und verhindert Flüssigkeitslecks sowie eine sichere und zuverlässige lange Lebensdauer
● Das SS-Mehrfachpatronenfiltergehäuse besteht aus hochwertigem Edelstahl und ist elektrolytisch poliert oder mattiert
● Das SS-Mehrfachpatronenfiltergehäuse bietet eine große Filterfläche, eine hohe Durchflussrate und eine geringe Verstopfungsrate sowie eine hohe Beständigkeit gegen Säuren und Laugen
● RO-Vorfiltration
● Essen und Trinken
● Medizin und Chemie
● Petrochemische Industrie
● Haushaltswasserfiltration
● Industrielle Abwasserbehandlung
Betriebsdaten für Multi-Patronen-Filtergehäuse aus Edelstahl
| Max. Temperatur | 130℃ |
| Max. Druck | 10 Bar (150 psi) oder je nach Anforderung |
| Empfohlener Druck | ≤ 8 Bar (115 psi) bei 25℃ |

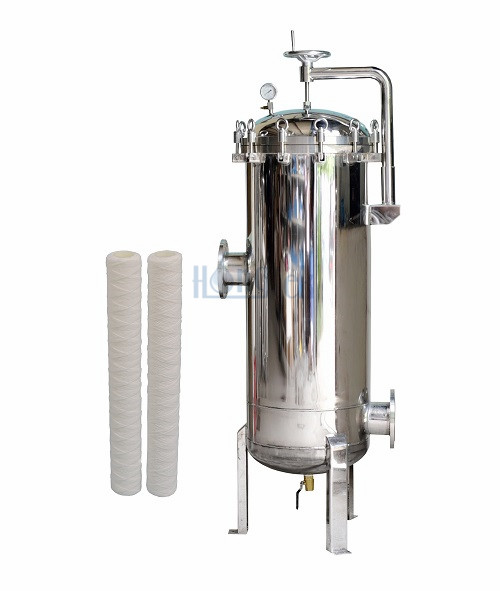

Produktionsanzeige für Multi-Patronen-Filtergehäuse aus Edelstahl
● Akzeptiert ein komplettes Sortiment an Filterpatronen mit 222/226/DOE-Endkappen
● Lebensmitteltaugliches Design, keine hygienischen toten Ecken, kann vollständig zerlegt und gereinigt werden
● Wir bieten Patronengehäuse für bis zu 50 Schuss für alle industriellen Anwendungen mit einzigartigem federunterstütztem Design
● Ergonomischer und benutzerfreundlicher Deckelverschluss, schnell zu öffnendes Design, geeignet für strenge Anwendungsanforderungen
● Geeignet für RO-Anlagen, Wasseraufbereitungsanlagen, Abwasserrecycling, Petrochemie, Galvanisierungslösungen mit hoher Wasservorfiltration.
Wie installiere ich das SS-Mehrfachpatronen-Filtergehäuse?
Die Installation eines Edelstahl-Mehrfachpatronen-Filtergehäuses umfasst in der Regel mehrere Schritte, um eine ordnungsgemäße Einrichtung und Funktionalität sicherzustellen. Hier ist eine allgemeine Anleitung zur Installation eines SS-Mehrfachpatronen-Filtergehäuses:
1. Bereiten Sie den Installationsbereich vor:
● Wählen Sie einen geeigneten Standort für das Filtergehäuse und stellen Sie sicher, dass es für Wartung und Patronenwechsel leicht zugänglich ist.
● Stellen Sie sicher, dass der Installationsbereich sauber, trocken und frei von Hindernissen ist.
2. Einlass- und Auslassleitungen anschließen:
● Identifizieren Sie die Einlass- und Auslassanschlüsse am Filtergehäuse.
● Verbinden Sie das Einlassrohr mit dem Einlassanschluss des Gehäuses und das Auslassrohr mit dem Auslassanschluss mithilfe kompatibler Fittings und Anschlüsse.
● Stellen Sie sicher, dass alle Verbindungen dicht und leckagefrei sind.
3. Patronen installieren:
● Öffnen Sie das Gehäuse, indem Sie den Verschlussmechanismus, z. B. Schwenkriegel oder Klammern, lösen.
● Setzen Sie die Filterpatronen entsprechend den Herstellerangaben in das Gehäuse ein und achten Sie dabei auf korrekten Sitz und Ausrichtung.
● Wenn das Gehäuse über mehrere Kassettenebenen verfügt, installieren Sie die Kassetten in jeder Ebene in der angegebenen Reihenfolge.
4. Schließen und versiegeln Sie das Gehäuse:
● Sobald die Kartuschen installiert sind, schließen Sie das Gehäuse, indem Sie den Verschlussmechanismus fest anziehen.
● Stellen Sie sicher, dass das Gehäuse ordnungsgemäß abgedichtet ist, um einen Bypass zu verhindern und die Filterintegrität aufrechtzuerhalten.
5. Auf Lecks prüfen:
● Überprüfen Sie vor dem Betrieb des Filtergehäuses sorgfältig alle Anschlüsse und Dichtungen auf Undichtigkeiten.
● Ziehen Sie alle Anschlüsse und Verbindungen nach Bedarf fest, um Undichtigkeiten zu beseitigen.
6. Druckentlastung:
● Wenn das System unter Druck arbeitet, lassen Sie jeglichen im System eingeschlossenen Druck ab, bevor Sie mit dem Filtervorgang beginnen.
● Befolgen Sie beim Ablassen des Drucks die entsprechenden Sicherheitsmaßnahmen, um Verletzungen zu vermeiden.
7. Starten Sie den Filtrationsprozess:
● Sobald die Installation abgeschlossen ist und der Druck entlastet ist, starten Sie den Filtervorgang, indem Sie die Einlass- und Auslassventile öffnen.
● Überwachen Sie das System während des Betriebs auf ungewöhnliche Druckwerte oder Lecks.
| MCH | Patronenlänge | Material | Anzahl der Patronen | Einlass-/Auslassanschluss | Dichtungsmaterial |
|
MCH Seires Edelstahl Filtergehäuse mit mehreren Patronen |
10 = 10" | S4 = SS304 | 2R = 2St | T = Gewinde | S = Silizium |
| 5R = 5 Stück | |||||
| 20 = 20" | 8R = 8 Stück | E = EPDM | |||
| 12R = 12 Stück | |||||
| 30 = 30" | S6 = SS316L | 15R = 15 Stück | F = Flansch | ||
| 20R = 20 Stück | V = Viton | ||||
| 40 = 40" | ↓ | ||||
| 50R = 50 Stück |
Zum Beispiel:
MCH-40-S4-8R-F-E
MCH Seires Multi-Patronen-Filtergehäuse aus Edelstahl – 40 Zoll – SS304 – 8 Stück – Flansch – EPDM
Bitte beachten Sie: Aufgrund der Vielfalt der Gehäusedesigns für Beutelfilter wenden Sie sich für weitere Informationen bitte an den Hongtek-Vertrieb. Die Gehäuse können entsprechend Ihren Anforderungen angepasst werden. Vielen Dank!
