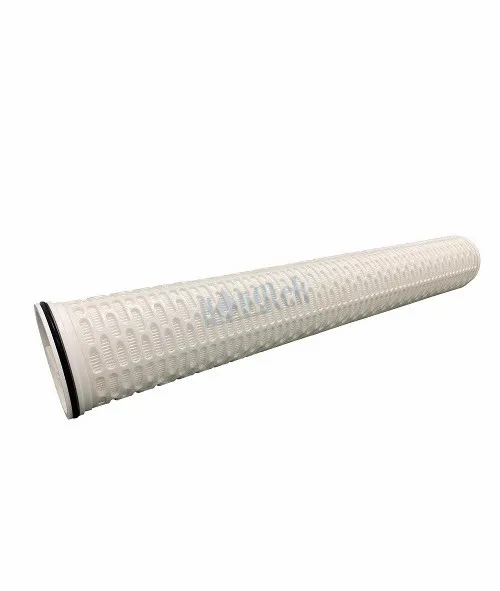

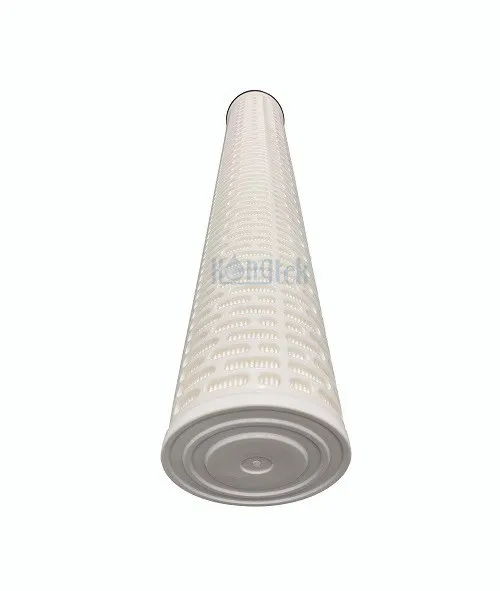

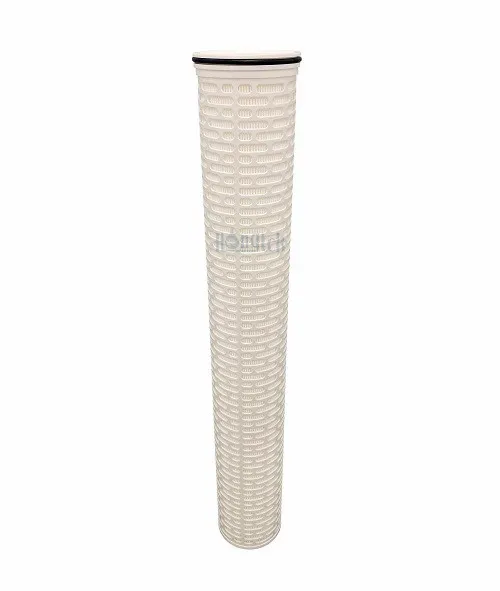

Plissee-Kartuschenfilter der HFM-Serie mit hohem Durchfluss sind ein guter Ersatz für Pall Ultipleat-Kartuschen mit hohem Durchfluss. Hochdurchfluss-Patronenfilter bestehen zu 100 % aus Polypropylen-Schmelzmedien und sind mit einem einteiligen starren Hartkäfig mit besserer Integrität und hoher Druckbeständigkeit ausgestattet. Der glasfaserverstärkte Polypropylenkäfig und die Endkappen halten Arbeitstemperaturen von bis zu 100 °C stand. Der 6 Zoll große Durchmesser führt zu einer größeren Filterfläche, einer höheren Durchflussrate, einem geringeren Delta-Druck und spart erheblich den Platzbedarf der Wasseraufbereitungsanlage und die Kosten für Verbrauchsmaterialien.
Faltenfilter mit hohem Durchfluss verfügen über eine einzigartige mehrschichtige Struktur und ein Strömungsmuster von innen nach außen, das Verunreinigungen im Element einfängt und so eine Verschmutzung des aufbereiteten Wassers während des Filterwechsels verhindert. Es ist eine ideale Wahl für eine Vielzahl von Anwendungen wie Umkehrosmose-Entsalzung, Lebensmittel und Getränke, Prozesswasser, kommunales Wasser usw.
| Filtermedien | Polypropylen (PP), plissiert |
| Länge | 20"(508mm), 40"(1016mm), 60"(1524mm) |
| Außendurchmesser | 6"(152mm) |
| Innendurchmesser | 73,5 mm |
| Filtrationsbewertung | 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Unterstützung/Entwässerung | Polypropylen (PP) |
| Endkappenmaterial | Glasfaserverstärktes Polypropylen (PP) |
| Draußen | 40" insgesamt starrer Hartkäfig |
| Dichtungsmaterial | EPDM, Buna-N, Viton |
● Große Oberfläche, hohe Durchflussraten bei geringem Druckabfall
● Gradientenöffnungsstruktur, die die Filtrationsgenauigkeit gewährleistet und die Durchflussanforderungen erfüllt
● Alle Verbindungen werden durch thermisches Schweißen ohne Klebstoff hergestellt und weisen eine breite chemische Kompatibilität auf
● Die hervorragende und glatte Körperform führt zu einer höheren Durchflussrate und sorgt so für eine hohe Durchsatzleistung und eine lange Lebensdauer
● Integrität des glasfaserverstärkten PP-Käfigs als einteiliges Formteil, hält höherem Druck und höherer Temperatur stand
● Kraftwerk
● Galvanisieren
● Essen und Trinken
● Farben und Beschichtungen
● Meerwasserentsalzung
● Prozesswasserfiltration
Betriebsdaten von plissierten High-Flow-Patronenfiltern
| Maximale Betriebstemperatur | 180 °F bei 20 psid (82 °C bei 1,4 bar) |
| 160 °F bei 30 psid (71 °C bei 2,1 bar) | |
| 77 °F bei 50 psid (25 °C bei 3,4 bar) | |
| Empfohlener maximaler Wasserdurchfluss | 20 Zoll Länge: 660 LPM |
| 40 Zoll Länge: 1.300 LPM | |
| 60 Zoll Länge: 1.900 LPM | |
| Flüssigkeitsflussrichtung | Von innen nach außen |
| Typische Oberfläche | 7㎡ pro 40" Filterkartusche |
| 10,5㎡ pro 60-Zoll-Filterkartusche | |
| Maximaler Druck | 4,2 bar |
| Wir empfehlen, den Differenzdruck auszutauschen | 2,5 Bar bei 20 ℃ |
Installation eines plissierten High-Flow-Filters Patronen
Der Einbau eines Faltenfilters mit hohem Durchfluss in das Filtergehäuse ist in der Regel ein wichtiger Prozess, da er mit der Filterwirkung zusammenhängt. Hier ist eine allgemeine Anleitung:
1. Bereiten Sie das Filtergehäuse vor: Stellen Sie sicher, dass das Filtergehäuse sauber und frei von Schmutz ist. Stellen Sie sicher, dass der O-Ring oder die Dichtung am Gehäuse in gutem Zustand ist und richtig sitzt.
2. Wählen Sie den richtigen High-Flow-Faltenfilter: Stellen Sie sicher, dass Sie die richtige Größe und den richtigen Typ des High-Flow-Faltenfilters für Ihr Gehäuse haben. Der Filter sollte den Spezifikationen Ihres Gehäuses entsprechen.
3. Überprüfen Sie die High-Flow-Filterkartusche: Überprüfen Sie vor der Installation den Faltenfilter auf etwaige Schäden oder Mängel. Stellen Sie sicher, dass es sauber und unbeschädigt ist.
4. Setzen Sie den High-Flow-Kartuschenfilter ein: Packen Sie die neue High-Flow-Filterkartusche aus und tragen Sie Schmiermittel auf den Dichtungsring der Filterkartusche auf. Setzen Sie den High-Flow-Faltenfilter vorsichtig in das Filtergehäuse ein. Stellen Sie sicher, dass es fest und sicher sitzt.
5. Befestigen Sie den Filter: Wenn Ihr Gehäuse über einen Verriegelungsmechanismus oder eine Abdeckung verfügt, befestigen Sie diese, um den Filter sicher im Gehäuse zu halten.
6. Auf Undichtigkeiten prüfen: Sobald der Filter installiert ist, prüfen Sie, ob rund um das Gehäuse Undichtigkeiten vorhanden sind. Wenn Sie Undichtigkeiten bemerken, überprüfen Sie das Gehäuse und den Filter auf ordnungsgemäßen Einbau und Sitz.
7. Planen Sie eine regelmäßige Wartung ein: Behalten Sie die Lebensdauer des Filters im Auge und planen Sie eine regelmäßige Wartung ein, um ihn bei Bedarf gemäß den Empfehlungen des Herstellers auszutauschen.
Produktionsanzeige für High-Flow-Patronenfilter der HFM-Serie
● Geringer Druckabfall der High-Flow-Filterpatronen zur Erfüllung der Benutzeranforderungen an die Durchflussrate, wodurch die Lebensdauer der High-Flow-Filterpatronen verlängert und Benutzerkosten gespart werden.
● Die Flüssigkeit fließt von innen nach außen, wobei große Partikel in der Außenschicht und kleine Partikel in der Innenschicht abgefangen werden, wodurch die Filtrationseffizienz verbessert wird.
● Im Gegensatz zu gewöhnlichen hochwertigen High-Flow-Filterkartuschen halten dieser Filterkartuschenkäfig und die Endkappen Temperaturen von bis zu 100 °C stand und haben eine Druckbeständigkeit von bis zu 4,2 bar.
● Für den hochfesten Käfig und die Endkappen aus PP gemischt mit Glasfaser ist eine fortschrittliche Infrarot-Schweißtechnologie erforderlich, um eine vollständige thermische Verschweißung des Filters ohne Leckage sicherzustellen.
● Durch die Verwendung hochwertiger schmelzgeblasener Membranen und Vliesstoffe als Materialien können sowohl normale als auch absolute Bewertungen gemäß den Kundenanforderungen erreicht werden, wodurch Durchflussrate und Filtrationseffizienz gewährleistet werden.
| HFM | Material | Länge | Filtrationsbewertung | O-Ring-Material | Innen (selektiv) |
|
Plissee der HFM-Serie Patronenfilter mit hohem Durchfluss |
P = PP plissiert | 20 = 20"(508mm) | 1 = 1μm | E = EPDM | C = zentraler PP-Kern |
| 2 = 2μm | |||||
| 3 = 3μm | |||||
| 40 = 40" (1016 mm) | 5 = 5μm | B = Buna-N | |||
| 10 = 10μm | |||||
| 20 = 20μm | |||||
| 60 = 60" (1524 mm) | 40 = 40μm | V = Viton | |||
| 50 = 50μm | |||||
| 70 = 70μm | |||||
| 100 = 100μm |
Zum Beispiel:
HFM-P-40-5-E
Plissee-Patronenfilter der HFM-Serie mit hohem Durchfluss – Material: PP-Plissee – Länge = 40 Zoll – Filterfeinheit = 5 μm – O-Ring-Material = EPDM
