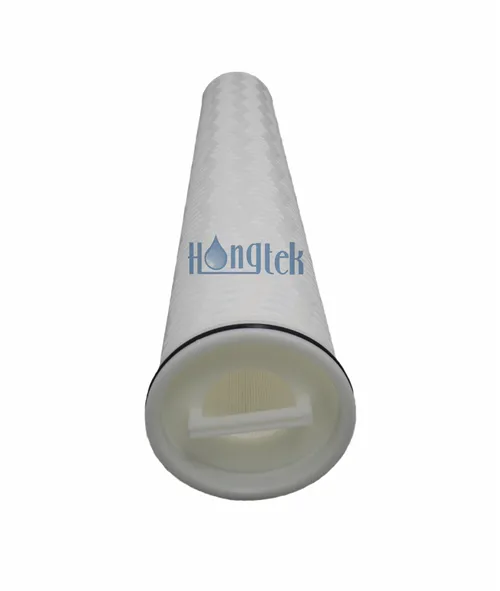

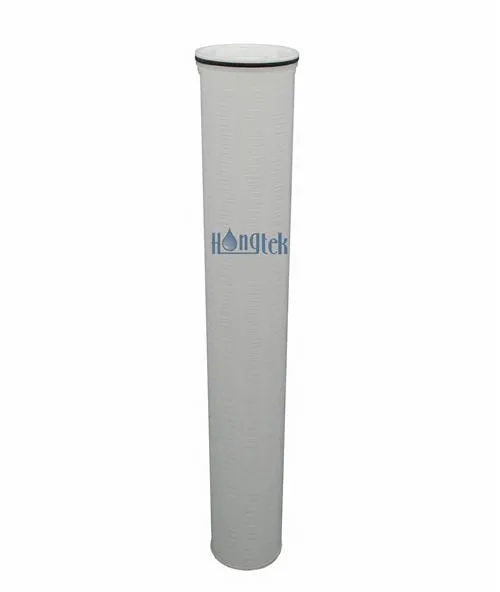

Bei den plissierten High-Flow-Patronenfiltern der HFE-Serie handelt es sich um Pall Ultipleat-High-Flow-Ersatzfilter, die für ein wirtschaftliches und zuverlässiges Filtersystem für High-Flow-Anwendungen konzipiert sind. Im Gegensatz zu herkömmlichen Hochdurchfluss-Patronenfiltern verfügt die Hochdurchfluss-Patrone der HFE-Serie über einen hochfesten Außenkäfig mit einer Gesamtdicke von 40 Zoll, der einem höheren Wasserdruck standhält. Die von innen nach außen verlaufende Strömungskonfiguration und die Hartkäfigkonstruktion der plissierten Hochleistungskartusche ermöglichen eine enge Verdichtung, um die Austausch- und Entsorgungskosten weiter zu minimieren.
Hochdurchfluss-Patronenfilter verfügen über leistungsstarke Filtermedien, eine starke Schmutzaufnahmekapazität, einen niedrigen Deltadruck für einen längeren Durchfluss, eine zuverlässige Partikelentfernung und eine lange Lebensdauer. Wissenschaftliches großflächiges plissiertes geometrisches Design, vollständige thermische Schweißstruktur und hochwertiger Filtereffekt können die Anforderungen an Filtersysteme mit hohem Durchfluss erfüllen.
| Filtermedien | Polypropylen (PP), plissiert |
| Länge | 40" (1016 mm), 60" (1524 mm) |
| Außendurchmesser | 6"(152mm) |
| Innendurchmesser | 73,5 mm |
| Filtrationsbewertung | 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Unterstützung/Entwässerung | Polypropylen (PP) |
| Endkappenmaterial | Glasfaserverstärktes Polypropylen (PP) |
| Draußen | 40" insgesamt starrer Hartkäfig |
| Dichtungsmaterial | EPDM, Buna-N, Viton |
● Höhere Durchflussraten und mehr Kosteneinsparungen
● Hohe Filtrationseffizienz und breite chemische Kompatibilität
● Bei den High-Flow-Kartuschen handelt es sich um Pall Ultipleat High-Flow-Ersatzkartuschen
● Fortschrittliche Heißschmelzschweißtechnologie und 100 % Integritätsprüfung
● Geringere Entsorgungskosten, geringere Ersatz- und Wartungskosten
● 40 Zoll dicker Außenkäfig, der hohem Wasserdruck standhält
● Hochleistungsfiltermedien, geringer Strömungswiderstand für lange Lebensdauer
● Mikroelektronik
● Essen und Trinken
● Wasseraufbereitung
● Stromerzeugung
● Kraftstoffe und Chemikalien
● Biopharmazeutika
● Maschinen und Ausrüstung
● Industrielle Abwasserbehandlung
Betriebsdaten der plissierten High-Flow-Patronenfilter der HFE-Serie
| Maximale Betriebstemperatur | 180 °F bei 20 psid (82 °C bei 1,4 bar) |
| 160 °F bei 30 psid (71 °C bei 2,1 bar) | |
| 77 °F bei 50 psid (25 °C bei 3,4 bar) | |
| Empfohlener maximaler Wasserdurchfluss | 20 Zoll Länge: 660 LPM |
| 40 Zoll Länge: 1.300 LPM | |
| 60 Zoll Länge: 1.900 LPM | |
| Flüssigkeitsflussrichtung | Von innen nach außen |
| Typische Oberfläche | 7㎡ pro 40" Filterkartusche |
| 10,5㎡ pro 60-Zoll-Filterkartusche | |
| Maximaler Druck | 4,2 bar |
| Wir empfehlen, den Differenzdruck auszutauschen | 2,5 Bar bei 20 ℃ |
Design für High-Flow-Filterpatronen
● Ein leistungsstarkes technisches Team kann bei der Anpassung der speziellen Hochdurchfluss-Patronenfilter helfen
● Das 3D-High-End-Design zeigt die Vorteile des strukturierten Pall Ultipleat High-Flow-Ersatzes
● Das vollständige Design ist für die Forschung, Entwicklung und Herstellung von Hochleistungs-Patronenfiltern sehr wichtig
● Achten Sie besonders auf jedes Detail und ein besseres Design, um eine höhere Qualität von Hochleistungs-Patronenfiltern für Wasserfiltersysteme zu schaffen
Installation für High-Flow-Kartuschen
● Geeignet für den Einbau in Filtergehäuse mit hohem Durchfluss, Strömungsmuster von innen nach außen, kein Bypass und großer Durchfluss
● Hochdurchfluss-Patronenfilter haben eine lange Lebensdauer, eine hohe Schmutzaufnahmekapazität und sind für absolute Filter ausgelegt
● Der robuste Außenkäfig mit einer Gesamtdicke von 40 Zoll hält höherem Druck, hoher Durchflussrate und niedrigem Delta-Druck stand
● Kleinere und wirtschaftlichere Filtersysteme, geringere Wartungs- und Abfallentsorgungskosten helfen Benutzern, viel Kosten zu sparen
| HFE | Material | Länge | Filtrationsbewertung | O-Ring-Material | Innen (selektiv) |
|
HFE-Serie Plissee-Patronenfilter mit hohem Durchfluss |
P = PP plissiert | 40 = 40" (1016 mm) | 1 = 1μm | E = EPDM | C = zentraler PP-Kern |
| 2 = 2μm | |||||
| 3 = 3μm | |||||
| 5 = 5μm | B = Buna-N | ||||
| 10 = 10μm | |||||
| 60 = 60" (1524 mm) | 20 = 20μm | ||||
| 40 = 40μm | V = Viton | ||||
| 50 = 50μm | |||||
| 70 = 70μm | |||||
| 100 = 100μm |
Zum Beispiel:
HFE-P-40-5-E
Plissee-Patronenfilter der HFE-Serie mit hohem Durchfluss – Material: PP-Plissee – Länge = 40 Zoll – Filterfeinheit = 5 μm – O-Ring-Material = EPDM
Hochdurchfluss-Patronenfilter mit besonderen Spezifikationen können individuell angepasst werden, z. B. spezielle Längen und Endkappen oder ein Edelstahl-Außenkäfig usw.
