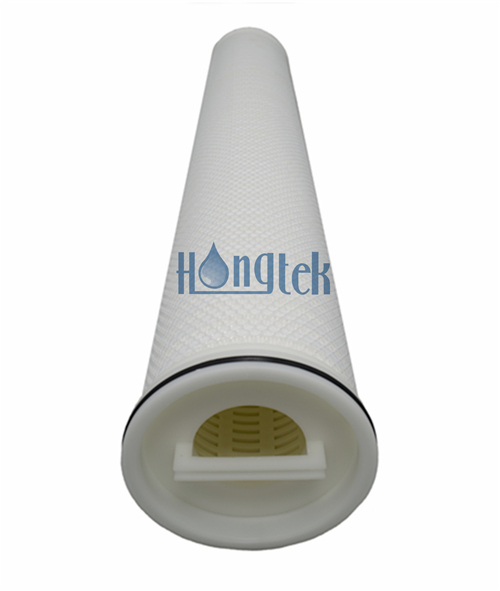

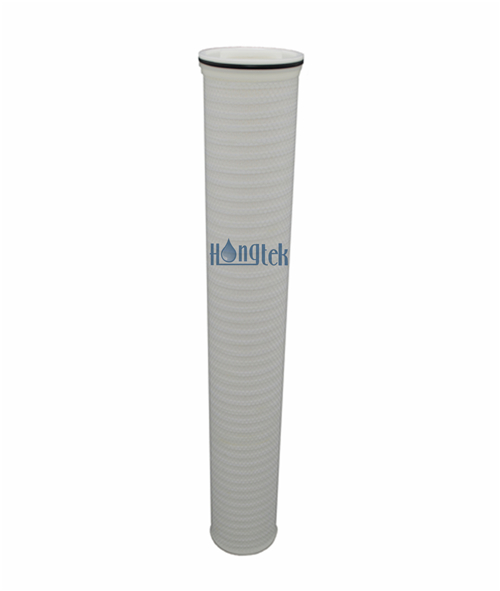

Die plissierten High-Flow-Filterelemente der HFG-Serie sind für Anwendungen der Flüssigkeitsfiltration mit großen Durchflussanforderungen, hoher Durchflusskapazität und hoher Effizienz in der Strömungsrichtung von innen nach außen konzipiert. Die Filterelemente mit Innenkern, äußerem Wickelband und Netz verfügen über ein gutes Integritätsdesign mit fortschrittlicher Heißschmelztechnologie. High-Flow-Filterelemente passen in die Standard-High-Flow-Filtergehäuse und sind einfach zu installieren und auszutauschen, sodass viel Arbeitskosten gespart wird. Die plissierten Filter mit hohem Durchfluss verfügen über eine einzigartige halbmondförmige Faltengeometrie und reduzieren in Kombination mit ihrem großen Durchmesser von 6 Zoll die Anzahl der Filter und die Größe des erforderlichen Gehäuses im Vergleich zu den herkömmlichen Tiefenfilterpatronen mit einem Außendurchmesser von 2,5 Zoll. Faltenfilterelemente mit hohem Durchfluss tragen dazu bei, Partikel und andere Verunreinigungen aus Wasser, kompatiblen Industriechemikalien und flüssigen Lebensmittel- und Getränkeflüssigkeiten mit absoluter Bewertung zu entfernen.
| Filtermedien | Polypropylen (PP) |
| Länge | 20", 40", 60" |
| Außendurchmesser | 6" |
| Filtrationsbewertung | 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Unterstützung/Entwässerung | Polypropylen |
| Endkappenmaterial | Polypropylen |
| Innerer Kern | Polypropylen |
| Äußeres Netz | Polyethylen |
| Äußeres Wickelband | Polyethylen und Polypropylen |
| Dichtungsmaterial | EPDM, Buna-N, Viton |
● Hohe Partikelentfernungseffizienz und lange Lebensdauer
● Fortschrittliche Faltentechnologie sorgt für eine große Filterfläche
● Höhere Durchflussraten im Vergleich zu herkömmlichen OD 2,5-Zoll-Tiefenfiltern
● Fortschrittliche Heißschmelzschweißtechnologie und 100 % Integritätsprüfung
● High-Flow-Filterelemente passen in die Standard-High-Flow-Filtergehäuse
● Hochleistungsfilter sind einfach zu installieren und auszutauschen und sparen viel Arbeitskosten
● Prozesswasser
● Essen und Trinken
● Produziertes Wasser
● Abwasserbehandlung
● Vor-RO-Wasserfiltration
● Kondenswasserfiltration
Betriebsdaten der plissierten High-Flow-Filterelemente der HFG-Serie
| Maximale Betriebstemperatur | 70 °C (160 °F) |
| Empfohlener maximaler Wasserdurchfluss | 20 Zoll Länge: 35 m³/h (150 gpm) |
| 40 Zoll Länge: 70 m³/h (310 gpm) | |
| 60 Zoll Länge: 100 m³/h (440 gpm) | |
| Flüssigkeitsflussrichtung | Strömungsweg von innen nach außen |
| Typische Oberfläche | 3㎡ pro 20" Filterelement |
| 6㎡ pro 40"-Filterelement | |
| 9㎡ pro 60" Filterelement | |
| Maximaler Druck | 4,2 bar |
| Maximaler Vorwärtsdifferenzdruck | 3,5 bar bei 20 ℃ (50 psid bei 68 °F) |
| 1,5 bar bei 70 ℃ (20 psid bei 160 °F) | |
| Empfehlen Sie den Austausch des Differenzdrucks | 2,5 bar bei 20 ℃ (35 psid bei 68 °F) |

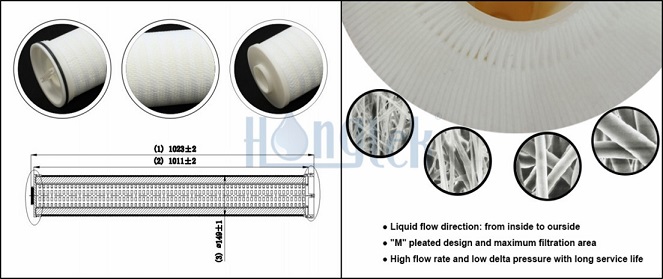

Design für Filterelemente mit hohem Durchfluss
● Ein leistungsstarkes technisches Team kann bei der Anpassung der speziellen Filterelemente mit hohem Durchfluss helfen
● Das High-End-Design zeigt die Vorteile der plissierten Filterelemente der HFG-Serie
● Filterelemente, bestehend aus einem zentralen inneren harten Kern, mittleren Faltenschichten, einem äußeren Wickelband und einem Netz
● Das vollständige Design ist für die Forschung, Entwicklung und Herstellung von Hochleistungs-Patronenfiltern sehr wichtig

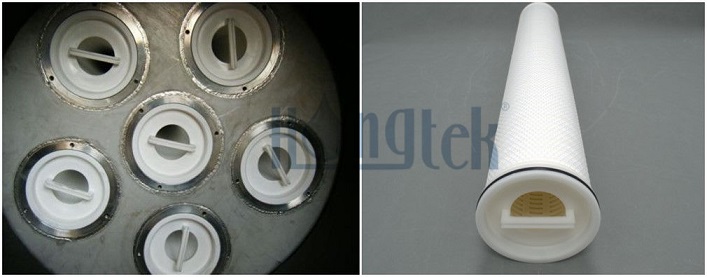

Installation für plissierte High-Flow-Filterelemente
● Es sind Filter mit hoher Durchflussrate und niedrigem Deltadruck sowie Nenn- oder Absolutwertfiltern konzipiert
● Strömungsmuster von innen nach außen, großer Durchfluss, gute Abdichtung und kein Bypass, hohe Filterwirkung
● Kleinere Filtersysteme, einfach zu installieren und auszutauschen, sparen viel Arbeits- und Wartungskosten
● Geeignet für den Einbau in High-Flow-Filtergehäuse, High-Flow-Filterelemente haben eine lange Lebensdauer
| HFG | Material | Länge | Filtrationsbewertung | O-Ring-Material |
|
HFG-Serie Gefaltete High-Flow-Filterelemente |
P = PP plissiert | 20 = 20" | 5 = 5μm | E = EPDM |
| 10 = 10μm | ||||
| 40 = 40" | 20 = 20μm | B = Buna-N | ||
| 40 = 40μm | ||||
| 60 = 60" | 70 = 70μm | V = Viton | ||
| 100 = 100μm |
Zum Beispiel:
HFG-P-60-5-E
Gefaltete High-Flow-Filterelemente der HFG-Serie – Material: PP-gefaltet – Länge = 60 Zoll – Filterfeinheit = 5 μm – O-Ring-Material = EPDM
