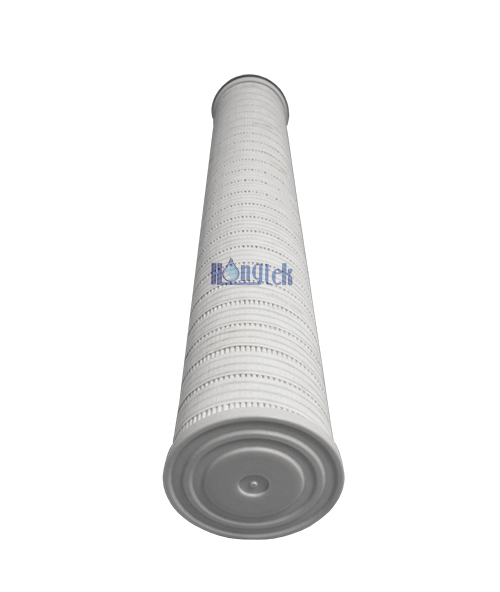

Die High-Flow-Plissee-Patronenfilter der HFC-Serie ersetzen das Pall Ultipleat-High-Flow-Element mit großem Durchmesser, einem offenen Ende, mit äußerer Bandage und einem Strömungsmuster von innen nach außen. Hochdurchfluss-Patronenfilter verfügen über eine einzigartige sichelförmige Faltengeometrie, kombiniert mit einem großen Durchmesser von 152,4 mm (6 Zoll) und einer hochwertigen Auswahl an verfügbaren PP- oder Glasfaser-Filtermedien. Aufgrund der großen chemischen Kompatibilität, der hohen Schmutzaufnahmekapazität, der hohen Durchflussrate und der guten Filtrationseffizienz von Faltenfiltern mit hohem Durchfluss sind weniger Filter und kleinere Gehäuse für Anwendungen mit hohem Durchfluss möglich. Zusammenfassend lässt sich sagen, dass plissierte Kartuschenfilter mit hohem Durchfluss eine wirtschaftliche Wahl für die Wasserfiltration sind.
| Medien filtern | PP, Glasfaser |
| Länge | 20" (508 mm), 40" (1016 mm), 60" (1524 mm) |
| Außendurchmesser | 6 Zoll (152 mm) |
| Innendurchmesser | 73,5 mm |
| Filtrationsbewertung | 1 μm, 3 μm, 5 μm, 6 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Unterstützung/Entwässerung | Polypropylen (PP) |
| Endkappenmaterial | Glasfaserverstärktes Polypropylen (PP) |
| Draußen | Verband |
| Dichtungsmaterial | EPDM, Buna-N, Viton |
● Strömungsmuster von innen nach außen, das Verunreinigungen im Element einfängt
● Erhältlich in verschiedenen Längen und Qualitäten von Faltenfiltern mit hohem Durchfluss
● Einfachere Installation und Austausch, weniger Arbeitsaufwand und geringere Wartungskosten
● Hohe Durchflussrate pro High-Flow-Faltenfilter, weniger auszuwechselnde Patronen und kleinerer Platzbedarf bei der Installation
● Kartusche mit großem Durchmesser, maximale Filterfläche und synthetische Konstruktion minimieren die Abfallentsorgung
● Entsalzung
● Prozesswasser
● Essen und Trinken
● Stromerzeugung
● Farben und Beschichtungen
● Prozesschemikalien
● Automobilbau
Betriebsdaten für High-Flow-Faltenpatronenfilter der HFC-Serie
| Maximale Betriebstemperatur | PP: 180 °F bei 20 psid (82 °C bei 1,4 bar) |
| Glasfaser: 249,8 °F bei 20 psid (121 °C bei 1,4 bar) | |
| Empfohlener maximaler Wasserdurchfluss | 20-Zoll-Länge: 660 LPM |
| 40-Zoll-Länge: 1.300 LPM | |
| 60-Zoll-Länge: 1.900 LPM | |
| Flüssigkeitsströmungsrichtung | Von innen nach außen |
| Typische Oberfläche | 3,5 ㎡ pro 20 Zoll Patronenfilter |
| 7㎡ pro 40 Zoll Kartuschenfilter | |
| 10,5 ㎡ pro 60 Zoll Patronenfilter | |
| Empfehlen Sie, den Differenzdruck auszutauschen | PP: 3,44 bar bei 82 °C |
| Glasfaser: 3,44 bar bei 121 °C |

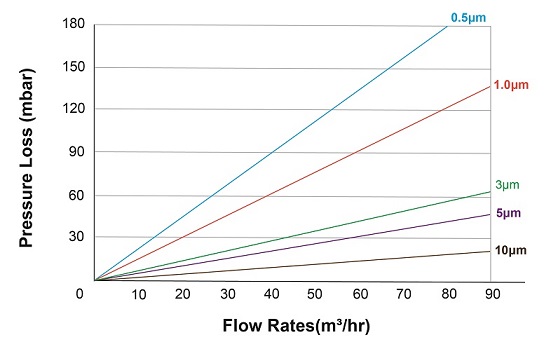

Durchflussrate vs. Druckabfall pro 40-Zoll-Kartusche

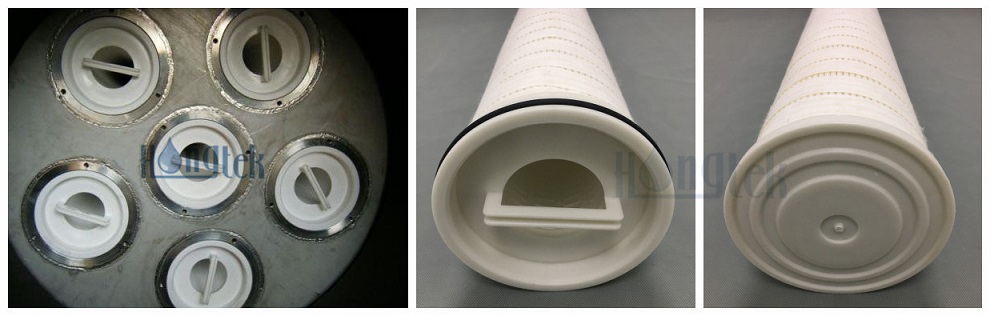

Installation für High-Flow-Patronenfilter
● Strömungsmuster von innen nach außen, gute Abdichtung und kein Bypass, hohe Schmutzaufnahmekapazität
● Es sind Kartuschen mit hoher Durchflussrate und niedrigem Delta-Druck sowie Nenn- oder Absolutdruck ausgelegt
● Äußere Bandage und innerer Kern sorgen für stabile Struktur und max. Filterfläche, gute Filtereffizienz
● Geringerer Platzbedarf und wirtschaftlichere Filtersysteme, geringere Wartungs- und Entsorgungskosten
| HFC | Material | Länge | Filtrationsbewertung | O-Ring-Material | Innen (selektiv) |
|
Hoher Durchfluss der HFC-Serie Plissee-Patronenfilter |
P = PP Plissee | 20 = 20"(508mm) | 1 = 1μm | E = EPDM | C = Zentraler PP-Kern |
| 3 = 3μm | |||||
| 5 = 5μm | |||||
| 40 = 40"(1016mm) | 6 = 6μm | B = Buna-N | |||
| 10 = 10μm | |||||
| F = Glasfaser | 20 = 20μm | ||||
| 60 = 60"(1524mm) | 40 = 40μm | V = Viton | |||
| 50 = 50μm | |||||
| 70 = 70μm | |||||
| 100 = 100μm |
Zum Beispiel:
HFC-F-40-20-E
Plissee-Patronenfilter der HFC-Serie mit hohem Durchfluss – Material: Glasfaser – Länge: 40 Zoll – Filterfeinheit: 20 μm – O-Ring-Material: EPDM
Faltenkartuschen mit hohem Durchfluss können nach speziellen Spezifikationen angepasst werden, z. B. mit einem zentralen Edelstahlkern, speziellen Endkappen oder einem Außenkäfig aus Edelstahl usw.
