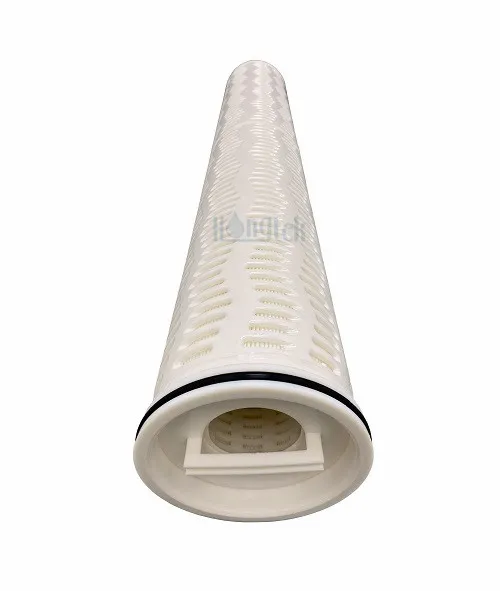

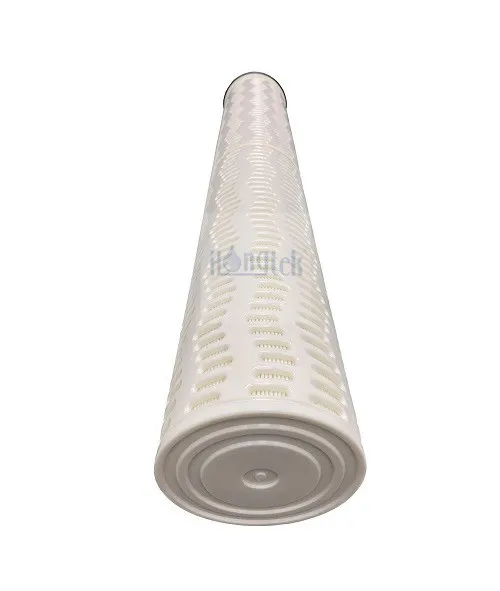

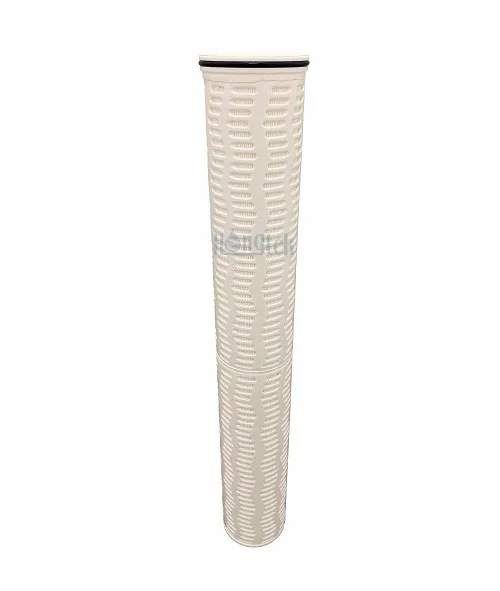

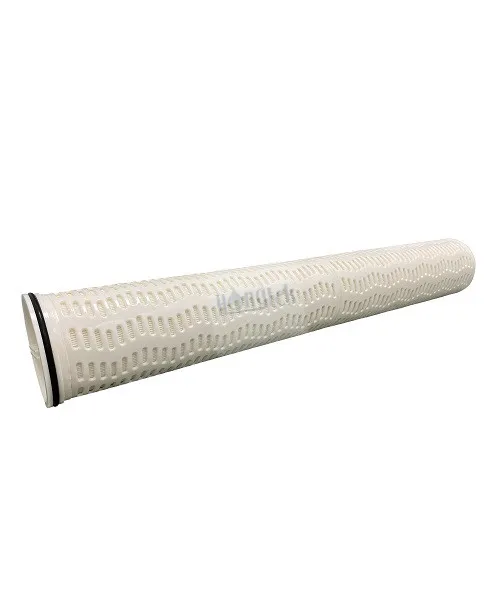

Polyester-Plissee-High-Flow-Filterkerzen der PBT-Serie bestehen aus Polybutylenterephthalat-Vliesmedien mit ausschließlich PBT-Trägermaterial, das hohe Temperaturen und eine hervorragende chemische Beständigkeit bietet. Mit einem um 6 Zoll (152 mm) größeren Durchmesser und einer Strömungsrichtung von innen nach außen vergrößern PBT-High-Flow-Filter die effektive Filterfläche erheblich, wodurch die Anzahl der Filterpatronen und die Größe des erforderlichen Gehäuses reduziert werden.
Das einzigartige Filtermedium von PBT bietet eine breite chemische Kompatibilität und führt zu einer hervorragenden Filtrationseffizienz, die die Belastung nachgelagerter Prozesse für Anwendungen zur Partikelentfernung, wie z. B. Kühlwasserfiltration, RO-Vorfiltration, Meerwasserentsalzung, Aminzirkulationsfiltration und Arten der Filtration chemischer Lösungen, erheblich reduziert.
| Filtermedien | PBT (Polybutylenterephthalat) |
| Länge | 20"(508mm), 40"(1016mm), 60"(1524mm) |
| Außendurchmesser | 6"(152mm) |
| Innendurchmesser | 73,5 mm |
| Filtrationsbewertung | 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Unterstützung/Entwässerung | PBT |
| Endkappenmaterial | Hochfestes PBT |
| Draußen | Hochfester PBT-Käfig |
| Dichtungsmaterial | EPDM, Buna-N, Viton |
● Das Griffdesign der PBT-Faltenpatronen führt zu einem viel schnelleren und einfacheren Filterwechsel
● Hohe Durchflussrate pro PBT-High-Flow-Filterkartusche, bis zu 50 % kleineres Filtersystem möglich
● Eine größere Filterfläche führt zu höherer Durchflussrate, maximaler Schmutzaufnahmekapazität und verlängerter Lebensdauer
● Absolutfiltermedien für reproduzierbare Leistung, erhältlich in verschiedenen Filterlängen und -qualitäten
● Strömungsmuster von innen nach außen, das Verunreinigungen in PBT-Faltenfiltern einfängt und Gehäuseverschmutzung verhindert
● Beschichtung
● Prozesswasser
● Organische Lösungsmittel
● Feinchemische Industrie
● Kühlwasserfiltration
● Magnetische Mediendispersionen
● Korrosive Flüssigkeiten und Oxidwasser
Betriebsdaten von PBT-Plissee-High-Flow-Filterpatronen
| Maximale Betriebstemperatur | 120℃ |
| Empfohlener maximaler Wasserdurchfluss | 20 Zoll Länge: 660 LPM |
| 40 Zoll Länge: 1.300 LPM | |
| 60 Zoll Länge: 1.900 LPM | |
| Flüssigkeitsflussrichtung | Von innen nach außen |
| Typische Oberfläche | 7㎡ pro 40" Filterkartusche |
| 10,5㎡ pro 60-Zoll-Filterkartusche | |
| Maximaler Druck | 4 bar |
| Wir empfehlen, den Differenzdruck auszutauschen | 2,5 Bar bei 20 ℃ |
Installation von PBT-Plissee-High-Flow-Filterpatronen
● Die Anforderungen an die obere Abdichtung von Kunststofffiltergehäusen sind relativ hoch, was eine einfache Installation und einen einfachen Austausch für einen einfachen Betrieb gewährleistet
● Die Auswahl des O-Ring-Materials für PBT-Faltenfilter ist sehr wichtig. Im Allgemeinen Materialien mit guter Flüssigkeitsverträglichkeit, wie z. B. Viton
● Die Flüssigkeitsströmungsrichtung ist ein- und auswärts, daher ist die Abdichtung der PBT-Hochflusskartuschen am offenen Ende sehr wichtig, um sicherzustellen, dass kein seitliches Auslaufen entsteht
● Aufgrund der längeren Länge der 60-Zoll-PBT-High-Flow-Filter eignen sie sich normalerweise für horizontale Filtergehäuse und erleichtern so die Installation und den Austausch
● PBT-Plissee-High-Flow-Filterkerzen sind nicht nur für Edelstahl-Filtergehäuse geeignet, sondern können auch mit Kunststoff-Filtergehäusen installiert werden
● PBT-Filterkerzen mit hohem Durchfluss weisen eine hervorragende Kompatibilität mit sauren und alkalischen Lösungen auf und sind daher in der chemischen Industrie weit verbreitet
● 20-Zoll-High-Flow-Kartuschen werden üblicherweise in vertikale Filtergehäuse eingebaut, während 40-Zoll-Kartuschen für vertikale oder horizontale Filtergehäuse geeignet sind
Herstellung von plissierten High-Flow-Filterpatronen aus Polyester der PBT-Serie
● Das Filtermaterial und der Käfig bestehen alle aus PBT-Material, sodass modernste Infrarot-Schweißgeräte erforderlich sind.
● Hochwertiges PBT-Filtermaterial und eine großflächige Faltenstruktur verlängern die Lebensdauer der Filterpatronen und sparen Anwenderkosten.
● PBT-Filterkerzen mit hohem Durchfluss, die vollständig aus Polyestermaterial bestehen, können eine mehrschichtige Struktur verwenden, um eine absolute Filtrationseffizienz zu erreichen.
● Das PBT-Membranmaterial kompensiert die Mängel der PP-Membran durch hochpräzise Filtration und hohe Durchflussrate und erfüllt so die Anforderungen der Benutzer.
● Der hochfeste PBT-Käfig verfügt über eine hohe Druckfestigkeit, Säure-, Alkali- und Hochtemperaturbeständigkeit und eignet sich für die Filtration in der chemischen Industrie.
| PBT | Material | Länge | Filtrationsbewertung | O-Ring-Material | Innen (selektiv) |
|
PBT-Serie aus plissiertem Polyester High-Flow-Filterpatronen |
T = PBT-Polyester | 20 = 20"(508mm) | 1 = 1μm | E = EPDM | C = Zentraler PBT-Kern |
| 2 = 2μm | |||||
| 3 = 3μm | |||||
| 40 = 40" (1016 mm) | 5 = 5μm | B = Buna-N | |||
| 10 = 10μm | |||||
| 20 = 20μm | |||||
| 60 = 60" (1524 mm) | 40 = 40μm | V = Viton | |||
| 50 = 50μm | |||||
| 70 = 70μm | |||||
| 100 = 100μm |
Zum Beispiel:
PBT-T-40-5-V-C
Polyester-Plissee-High-Flow-Filterkerzen der PBT-Serie – Material: PBT – Länge = 40 Zoll – Filterfeinheit = 5 μm – O-Ring-Material = Viton – C = zentraler PBT-Kern
