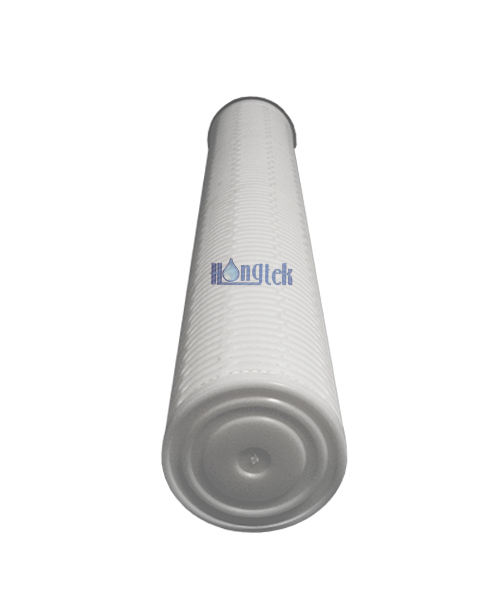

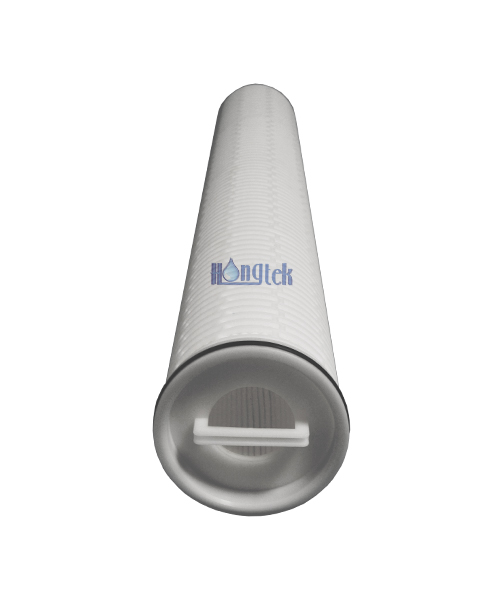

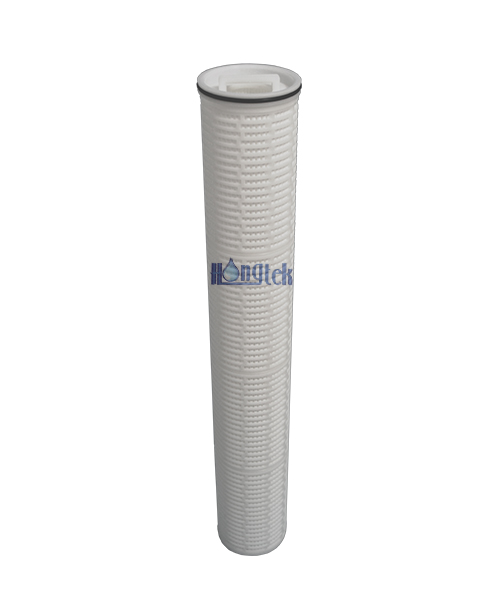

Bei den plissierten High-Flow-Filterkartuschen der HFA-Serie handelt es sich um Pall Ultipleat High-Flow-Ersatzfilter, hochwertige plissierte Kartuschen, hergestellt von Hongtek. Der Außendurchmesser betrug normalerweise 6 Zoll (152 mm). Hochleistungsfilter können kernlos oder mit innerem Zentralkern mit äußerem Hartkäfig und einem offenen Ende hergestellt werden, wenn das andere Ende durch eine O-Ring-Endkappe abgedichtet ist.
Das Flüssigkeitsströmungsmuster der High-Flow-Filterpatrone verläuft von innen nach außen. Das geometrische Design mit großem Durchmesser der plissierten Polypropylen-Filterpatronen mit hohem Durchfluss vergrößert die Oberflächenfiltrationsfläche, stärkt die Schmutzaufnahmekapazität, um die Anzahl der Filterpatronen einzusparen, und verbessert die Durchflussrate, wenn die Filtrationseffizienz 99 % übersteigt. Plisseekartuschen mit hohem Durchfluss weisen ein breites Spektrum an chemischer Kompatibilität und Anwendung auf, was sie zur idealen Option für industrielle Wasserfiltrationssysteme mit hohem Durchfluss zum Schutz der RO-Membran macht.
| Medien filtern | Polypropylen (PP) Plissiert |
| Länge | 20" (508 mm), 40" (1016 mm), 60" (1524 mm) |
| Außendurchmesser | 6 Zoll (152 mm) |
| Innendurchmesser | 73,5 mm |
| Filtrationsbewertung | 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 40 μm, 70 μm, 100 μm |
| Unterstützung/Entwässerung | Polypropylen (PP) |
| Endkappenmaterial | Glasfaserverstärktes Polypropylen (PP) |
| Draußen | Starrer Hartkäfig, Edelstahl (speziell) |
| Dichtungsmaterial | EPDM, Buna-N, Viton |
● Die abgestufte Porenstruktur von plissierten Hochleistungsfiltern bietet geschichtete Filterfunktionen
● Der äußere Hartkäfig hält einem höheren Druck stand als Filter mit hohem Durchfluss aus weichem Netz
● Die Reduzierung des Platzbedarfs des Filtersystems könnte auf 50 % maximiert werden, um die Wartungskosten zu senken
● Die höchste Durchflussrate von High-Flow-Faltenpatronen könnte 110 m³/h und Beta 5000-Bewertung (99,98 % Wirkungsgrad) erreichen.
● Das Filtermuster der Hochleistungsfilter von innen nach außen sorgt dafür, dass alle im gefalteten Medium verbliebenen Verunreinigungen zurückgehalten werden
● Faltenpatronen mit hohem Durchfluss sind aufgrund der hohen Filtrationseffizienz und geringeren Abfallentsorgungskosten wirtschaftlicher
● Materialien erfüllen die FDA-Anforderungen mit umfassender chemischer Kompatibilität, ohne Harze, Bindemittel oder Klebstoffe und 100 % Integritätsprüfung
● Farben und Beschichtungen
● Mikroelektronik, Film und Harz
● Wasseraufbereitung in der Stromerzeugung
● RO-Vorfiltration und Meerwasserentsalzung
● Lösungsmittel-, API- und Wasserfiltration im Biobereich
● Wasser in Flaschen, hoher Fruchtzuckergehalt, Speiseöl, Erfrischungsgetränk und Milch
Betriebsdaten der plissierten High-Flow-Filterpatronen der HFA-Serie
| Maximale Betriebstemperatur | 180 °F bei 20 psid (82 °C bei 1,4 bar) |
| 160 °F bei 30 psid (71 °C bei 2,1 bar) | |
| 77 °F bei 50 psid (25 °C bei 3,4 bar) | |
| Empfohlener maximaler Wasserdurchfluss | 20-Zoll-Länge: 660 LPM |
| 40-Zoll-Länge: 1.300 LPM | |
| 60-Zoll-Länge: 1.900 LPM | |
| Flüssigkeitsströmungsrichtung | Von innen nach außen |
| Typische Oberfläche | 3,5 ㎡ pro 20 Zoll Filterpatrone |
| 7㎡ pro 40 Zoll Filterpatrone | |
| 10,5 ㎡ pro 60 Zoll Filterpatrone | |
| Empfehlen Sie, den Differenzdruck auszutauschen | 2,5 Bar bei 20 ℃ |

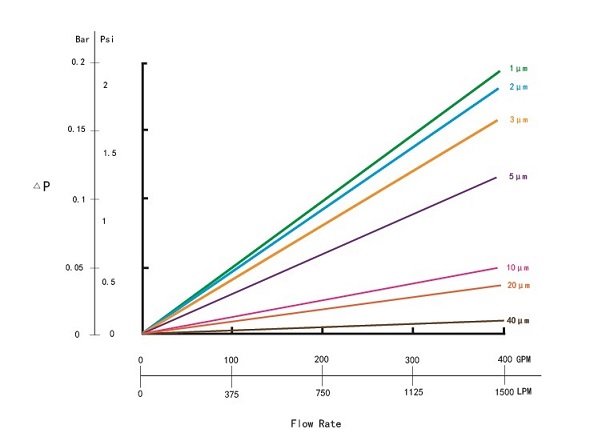

Druckabfallrate für plissierte High-Flow-Filterpatronen der 40-Zoll-HFA-Serie

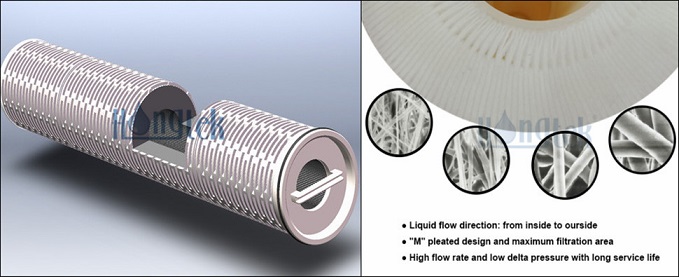

Design für High-Flow-Filterpatronen
● Ein leistungsstarkes technisches Team kann bei der Anpassung der speziellen plissierten Filter mit hohem Durchfluss behilflich sein
● Das 3D-High-End-Design zeigt die Vorteile des strukturierten Ersatzes von Pall Ultipleat High-Flow-Filtern
● Das vollständige Design ist für die Forschung, Entwicklung und Herstellung von Faltenkartuschen mit hohem Durchfluss sehr wichtig
● Achten Sie besonders auf jedes Detail und auf ein besseres Design, um eine höhere Qualität von Filterkartuschen mit hohem Durchfluss für Wasserfiltersysteme zu schaffen
Installation von plissierten High-Flow-Filterpatronen
● Filterpatronen mit hohem Durchfluss haben ein Strömungsmuster von innen nach außen, keinen Bypass und eine lange Lebensdauer
● Geeignet für den vertikalen oder horizontalen Einbau von Edelstahl-Filtergehäusen und Kunststoff-Filtergehäusen
● Äußerer Hartkäfig für stabile Struktur und 100 % Integrität, bei Bedarf kann ein Innenkern hinzugefügt werden
● Filter mit hoher Durchflussrate und niedrigem Deltadruck sowie Nenn- oder Absolutwert sind so konzipiert, dass sie den Anforderungen gerecht werden
● Geringerer Platzbedarf und wirtschaftlichere Wasserfiltersysteme, geringere Wartungs- und Abfallentsorgungskosten
● Einfach zu installieren und auszutauschen, wodurch Personal- und Wartungskosten gespart werden, geeignet für Filtergehäuse nach internationalem Standard
| HFA | Material | Länge | Filtrationsbewertung |
O-Ring Material |
Innen (selektiv) |
|
HFA-Serie Plissierter High Flow Filterpatronen |
P = PP Plissee | 20 = 20"(508mm) | 1 = 1μm | E = EPDM | C = Zentraler PP-Kern |
| 2 = 2μm | |||||
| 3 = 3μm | |||||
| 40 = 40"(1016mm) | 5 = 5μm | B = Buna-N | |||
| 10 = 10μm | |||||
| 20 = 20μm | |||||
| 60 = 60"(1524mm) | 40 = 40μm | V = Viton | |||
| 50 = 50μm | |||||
| 70 = 70μm | |||||
| 100 = 100μm |
Zum Beispiel:
HFA-P-40-5-E
Plissee-High-Flow-Filterpatronen der HFA-Serie – Material: Polypropylen – Länge = 40 Zoll – Filterfeinheit = 5 μm – O-Ring-Material = EPDM
Faltenkartuschen mit hohem Durchfluss können mit speziellen Spezifikationen angepasst werden, z. B. mit einem zentralen PP-Kern, speziellen Endkappen oder einem Außenkäfig aus Edelstahl usw.
