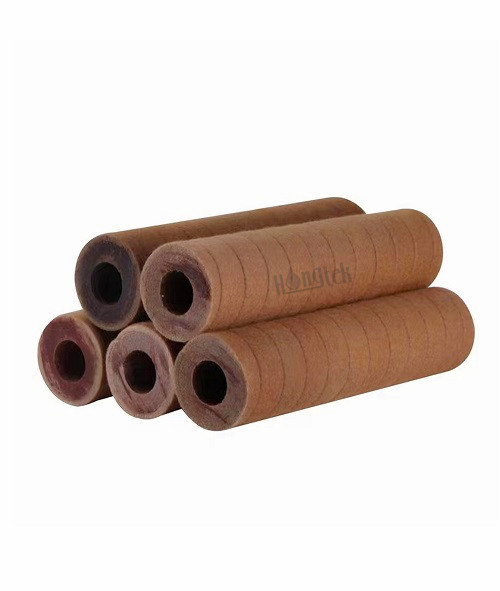

Spiralharzgebundene Patronenfilter der SRB-Serie verfügen über eine einzigartige doppelschichtige Struktur. Harzgebundene Kartuschen werden durch Mischen von Acrylfasern und Harzen hergestellt und bei hohen Temperaturen gesintert. Die äußere Spiralschicht der harzgebundenen Filter ist relativ locker, was die Aufnahme größerer Partikel begünstigt, und die harte Struktur der inneren Schichten sorgt für hohe Präzision, um kleinere Verunreinigungen zu filtern und eine Filtrationseffizienz von 99,9 % bei langer Lebensdauer zu erreichen. Harzgebundene Patronenfilter zeichnen sich durch eine große Durchflussrate, einen geringen Widerstand, eine starke Fähigkeit zur hochpräzisen Filtrationsleistung, eine hohe mechanische Festigkeit, eine gute Unterstützung, keinen Faserverlust und eine starke Korrosionsbeständigkeit aus. Aufgrund der überlegenen Leistung und der guten chemischen Verträglichkeit werden harzgebundene Kartuschen häufig bei der Hochtemperatur- und Hochviskositätsfiltration von Flüssigkeiten in der Petrochemie, chemischen Beschichtungsindustrie, Tinten- und Beschichtungsindustrie, organischen Lösungsmitteln und anderen Industrien eingesetzt.
| Filtermedien | Acrylfaser/Phenolharz |
| Länge | 5"(127mm), 9,8"(248mm), 10"(254mm), 20"(508mm), 30"(762mm), 40"(1016mm) |
| Innendurchmesser | 28mm, 30mm |
| Außendurchmesser | 2,55"(65mm) |
| Filtrationsbewertung | 1 μm, 5 μm, 10 μm, 25 μm, 50 μm, 75 μm, 100 μm, 125 μm, 150 μm, 200 μm |
| Endkappe | Doppeltes offenes Ende (DOE) |
● Harzgebundene Filter sind normalerweise DOE-Adapter, SOE-Adapter werden akzeptiert
● Harzgebundene Patronenfilter zeichnen sich durch eine extrem hohe Druckfestigkeit und eine breite chemische Kompatibilität aus
● Die Außenhülle von Patronenfiltern vergrößert die Oberfläche, es kommt zu keinem Faserverlust und es besteht eine starke Korrosionsbeständigkeit
● Harzgebundene Patronen, die sich sehr gut für den Einsatz in der Flüssigkeitsfiltration bei hohen Temperaturen und hoher Viskosität eignen
● Harzgebundene Patronenfilter zeichnen sich durch eine große Durchflussrate, einen geringen Widerstand und eine starke Fähigkeit zur hochpräzisen Filtrationsleistung aus
● Die spiralförmige Außenschicht der harzgebundenen Kartuschen sammelt große Partikel, während die inneren Schichten kleine Partikel kontrollieren
| Druckfarben | Chemische Beschichtungen | Organische Lösungsmittel |
| Chemische Industrie | Weichmacherindustrie | Öl- und Gasflüssigkeiten |
| Klebstoffe und Harze | Lacke und Lacke | Erdölprodukte |
Betriebsdaten für harzgebundene Patronenfilter
| Maximale Betriebstemperatur | 125 ℃ |
| Max. Arbeitsdruck | 25bar |
| Max. Differenzdruck | 4,8 bar |
| Anwendbarer Säure- und Alkalitätsgrad | PH 4 - 9 |
| Flüssigkeitsflussrichtung | Von außen nach innen |
| Wir empfehlen, den Differenzdruck auszutauschen | 2,5 bar |
| Empfohlene Durchflussrate (10" für Wasser) | 5μm: 22 l/min |
| 10 μm: 30 l/min | |
| 50 μm: 40 l/min |
Druckabfallrate der harzgebundenen 10-Zoll-Filterpatrone
| SRB | Länge | Mikron-Bewertung | Ausweis | OD | Endkappe |
|
SRB-Serie Spirale kunstharzgebunden Patronenfilter |
5 = 5"(127mm) | 1 = 1μm | A = 28 mm | C = 65 mm | D = DOE (doppeltes offenes Ende) |
| 5 = 5μm | |||||
| 9,8 = 9,8" (248 mm) | 10 = 10μm | ||||
| 25 = 25μm | |||||
| 10 = 10"(254mm) | 50 = 50μm | ||||
| 75 = 75μm | B = 30 mm | ||||
| 20 = 20"(508mm) | 100 = 100μm | ||||
| 100 = 100μm | |||||
| 30 = 30"(762mm) | 150 = 150μm | ||||
| 40 = 40" (1016 mm) | 200 = 200μm |
Zum Beispiel:
SRB-20-5-A-C-D
Spiralharzgebundene Patronenfilter der SRB-Serie – 20 Zoll – 5 μm – 28 mm – 65 mm – DOE
Spezielle Spezifikationen für harzgebundene Patronenfilter können individuell angepasst werden, z. B. spezielle Innendurchmesser, Außendurchmesser, Längen und Endkappen usw.
