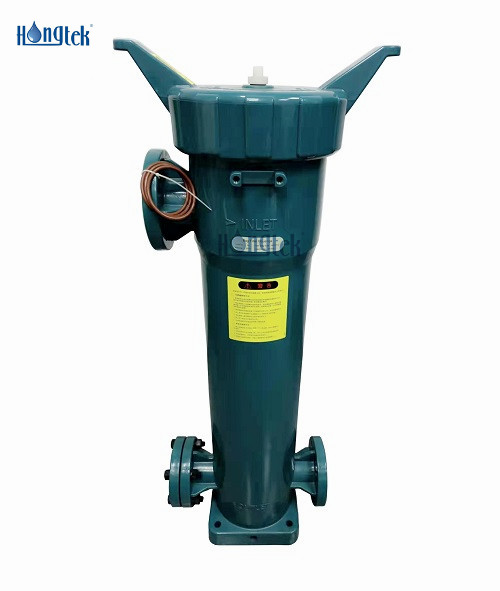

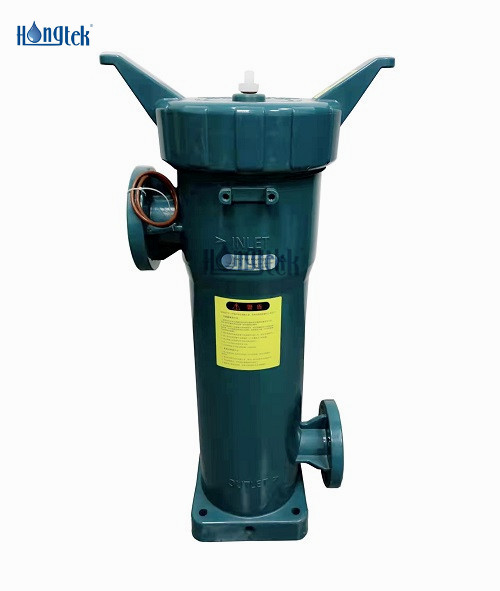

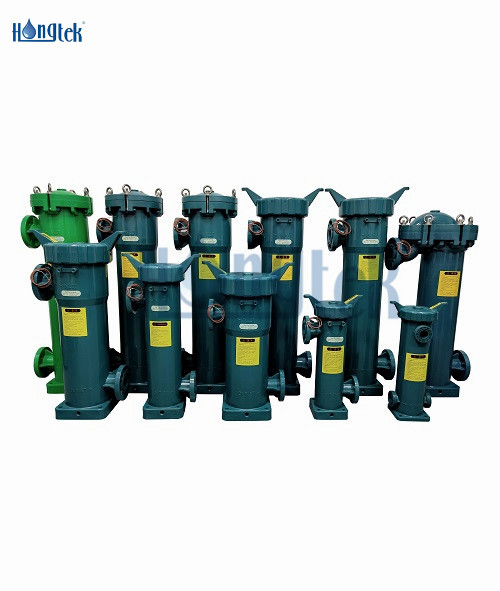

Das Beutelfiltergehäuse der PPH-Serie mit Schraubverschluss aus Polypropylen-Homopolymer (PPH) besteht aus PP-verstärktem Polypropylen-Material, das integral spritzgegossen ist, ohne Schweißen, ohne seitliche Leckage und einfach zu installieren und zu warten. Das PPH-Beutelfiltergehäuse weist Säure- und Alkalibeständigkeit, hohe Temperaturbeständigkeit, hohe Druckbeständigkeit, gute Weichheit und einfache Formgebung auf. Die Wahl des PPH-Einzelbeutelfiltergehäuses ist hauptsächlich auf die Besonderheit von Flüssigkeiten, starken Säuren, starken Laugen, hohen Temperaturen und stark korrosiven Flüssigkeiten zurückzuführen, und herkömmliche Filtergehäusematerialien aus Edelstahl sind für die Anwendung nicht geeignet. Das PPH-Beutelfiltergehäuse gleicht die Mängel des Edelstahlfiltergehäuses aus und spart außerdem erheblich die Ausrüstungskosten von Industriefiltrationssystemen.
| Gehäusematerial | PPH (Polypropylen-Homopolymer) |
| Wohnrichtung | Vertikal |
| Taschengröße | Größe Nr. 1: Φ7"x17"L(Φ180x430mm) |
| Größe #2: Φ7"x32"L(Φ180x810mm) | |
| Größe Nr. 4: Φ4"x15"L(Φ105x380mm) | |
| Größe #5: Φ6"x20"L(Φ150x510mm) | |
| Größe #6: Φ7"x22"L(Φ180x560mm) | |
| Anzahl der Beutel | Single |
| Gehäusedicke | 16mm |
| Filtrationsbewertung | 1μm - 800μm |
| Verbindung | Seitenanschluss |
| Einlass-/Auslasstyp | Flansch |
| Einlass-/Auslassgröße | DN40, DN50, DN65, DN80 |
| Dichtungstyp | Typ mit Schraubverschluss |
| Dichtungsmaterial | Viton |
● Säure- und Alkalibeständigkeit, hohe Temperaturbeständigkeit
● Integral gespritzt, keine Schweißstellen, keine Leckage
● Das PPH-Beutelfiltergehäuse hat eine glatte Innenwand für eine einfache Reinigung
● Das PPH-Einzelbeutelfiltergehäuse bietet eine 360-Grad-Dichtung und eine hochpräzise Filtration
● Für den Einsatz und die Wartung sind keine Werkzeuge erforderlich, der Filterbeutel lässt sich einfach und schnell austauschen
● PPH-Filterbeutelgehäuse sind mit Wasserfilterbeuteln nach internationalem Standard kompatibel
● Metallverarbeitung
● Chemische Industrie
● Tinten und Beschichtungen
● Säure-Base-Lösungsfiltration
● Galvanische Filtrationsindustrie
● Vorfiltration von hochreinem Wasser
Betriebsdaten für PPH-Einzelbeutelfiltergehäuse
| Max. Temperatur | 90°C |
| Max. Druck | 116 psi (8 bar) |
| Flüssigkeitsflussrichtung | Seite nach innen und Seite nach außen |
| Durchflussrate (einzelner Filterbeutel) | Größe Nr. 1 (Φ7"x17"): 20 m³/h |
| Größe #2 (Φ7"x32"): 40m³/h | |
| Größe #4 (Φ4"x15"): 12m³/h | |
| Größe #5 (Φ6"x20"): 22m³/h | |
| Größe #6 (Φ7"x22"): 25m³/h | |
| Filterbereich (einzelner Filterbeutel) | Größe #1 (Φ7"x17"): 0,25㎡ |
| Größe #2 (Φ7"x32"): 0,5㎡ | |
| Größe #4 (Φ4"x15"): 0,12㎡ | |
| Größe #5 (Φ6"x20"): 0,3㎡ | |
| Größe #6 (Φ7"x22"): 0,35㎡ | |
| Kapazität/Gewicht des Taschengehäuses | Größe Nr. 1 (Φ7"x17"): 20,3 l/15,3 kg |
| Größe #2 (Φ7"x32"): 32L/24,2KG | |
| Größe Nr. 4 (Φ4"x15"): 6,5 l/5,9 kg | |
| Größe #5 (Φ6"x20"): 12,8 l/10,8 kg | |
| Größe #6 (Φ7"x22"): 24L/18KG |

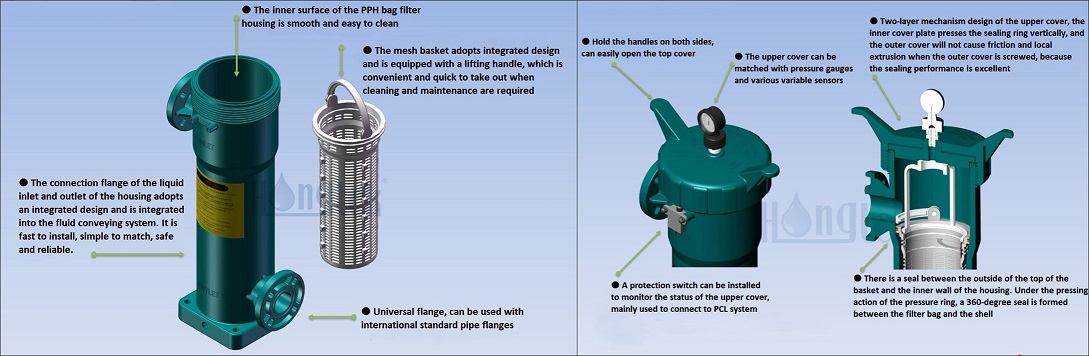

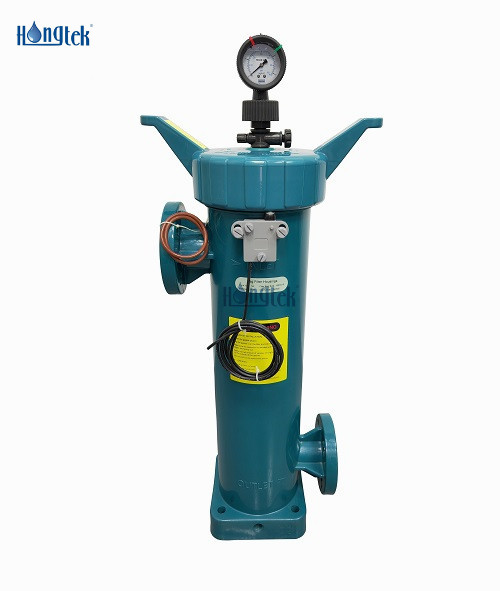

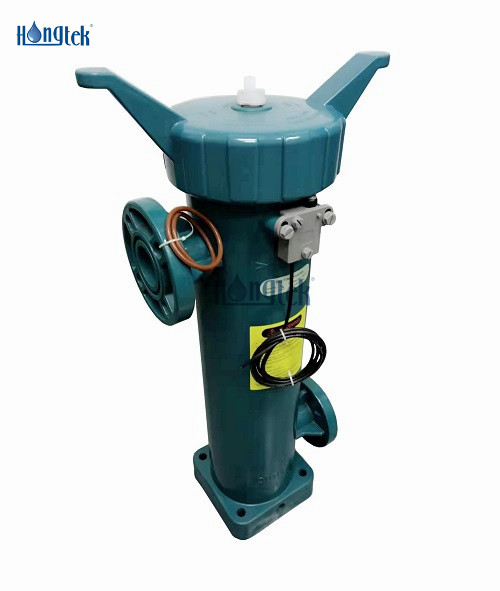

Funktionsbeschreibung der Teile des PPH-Beutelfiltergehäuses
| ● Zur Überwachung des Status der oberen Abdeckung kann ein Schutzschalter installiert werden, der hauptsächlich für den Anschluss an das PCL-System verwendet wird | ||||||||||||
| ● Die Innenfläche der Schale ist glatt und leicht zu reinigen | ● Halten Sie die Griffe auf beiden Seiten fest, um die obere Abdeckung leicht zu öffnen | |||||||||||
| ● Universalflansch, kann mit geschätzten Standard-Rohrflanschen verwendet werden | ● Die obere Abdeckung kann mit Manometern und verschiedenen variablen Sensoren ausgestattet werden | |||||||||||
| ● Der Gitterkorb hat ein einteiliges Design und ist mit einem Hebegriff ausgestattet, der bei Reinigungs- und Wartungsarbeiten bequem und schnell herausgenommen werden kann | ||||||||||||
| ● Der Verbindungsflansch des Flüssigkeitseinlasses und -auslasses des Gehäuses weist ein integriertes Design auf und ist in das Flüssigkeitsfördersystem integriert. Es ist schnell zu installieren, einfach anzupassen, sicher und zuverlässig. | ||||||||||||
| ● Zwischen der Außenseite des Korboberteils und der Innenwand des Gehäuses befindet sich eine Dichtung. Unter der Druckwirkung des Druckrings entsteht eine 360-Grad-Dichtung zwischen Filterbeutel und Hülle | ||||||||||||
| ● Zweischichtiges Mechanismusdesign der oberen Abdeckung, die innere Abdeckplatte drückt vertikal auf den Dichtungsring und die äußere Abdeckung verursacht keine Reibung und lokale Extrusion, wenn die äußere Abdeckung verschraubt wird, da die Dichtungsleistung ausgezeichnet ist. | ||||||||||||
Parallelverbindungsmethode für Beutelfiltergehäuse aus Polypropylen

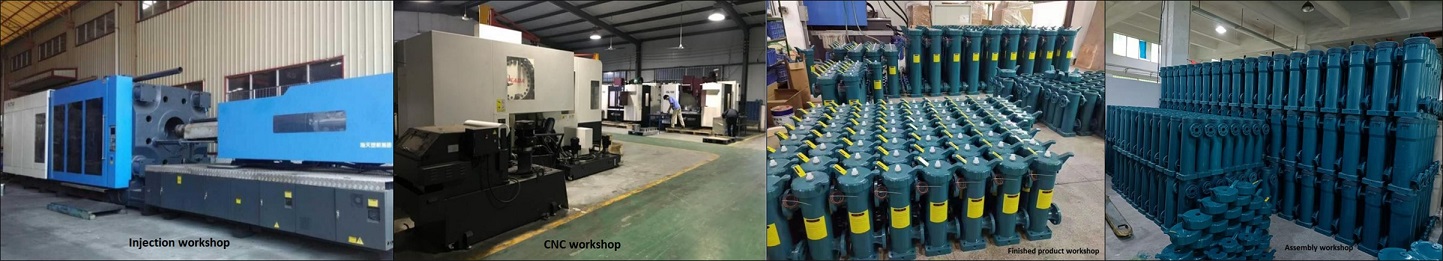

Produktionswerkstatt für PPH-Beutelfiltergehäuse

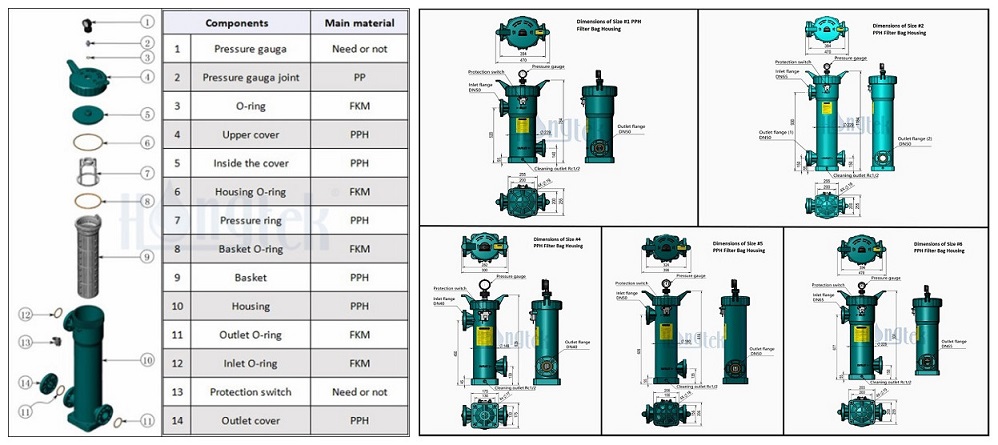

Komponenten & Zeichnen des PPH-Beutelfiltergehäuses der PPH-Serie
● Alle Zubehörteile des PPH-Beutelfiltergehäuses sind Standard
● Einfache Installation und Wartung, einfacher Austausch des Filterbeutels
● Das Beutelfiltergehäuse ist insgesamt geformt, hat eine kompakte Struktur und ist von ausgezeichneter Qualität
● Sparen Sie Platz, sparen Sie Arbeitskräfte und Betriebskosten, wirtschaftlich und anwendbar
● Das Zubehör ist langlebig und langlebig, das System ist sicher und geschützt
Wie Das PPH-Beutelfiltergehäuse installieren?
1. Reinigen Sie vor dem Gebrauch unbedingt alle Dichtungsringe und die Dichtungsring-Befestigungsnut des Filtergehäuses und setzen Sie den Dichtungsring dann auf natürliche Weise in die Dichtungsring-Befestigungsnut ein.
2. Legen Sie den Filterbeutel so in den Netzkorb im Inneren des Gehäuses, dass der Ring des Filters nahe an der Innenwand des Filterzylinders (bei Gehäuse mit Trommelwanddichtung) bzw. der Korbinnenwand (bei Gehäuse mit Wanddichtung der Korbwand) anliegt.
3. Platzieren Sie den Filterbeutel-Pressring senkrecht über dem Filterbeutel-Ring und drücken Sie den Filterbeutel-Ring.
4. Setzen Sie die innere Druckplatte der oberen Abdeckung auf die obere Öffnung des Gehäuses und drücken Sie den Dichtungsring gleichmäßig an.
5. Schrauben Sie den Gehäusedeckel des Beutelfilters im Uhrzeigersinn auf das Gehäuse.
6. Montieren Sie den Manometeranschluss und installieren Sie das Manometer.
7. Schließen Sie das Ablassventil, öffnen Sie die Einlass- und Auslassventile und starten Sie die Pumpe.
| PPH | Taschenabmessungen | Anzahl der Beutel | Einlass-/Auslassgröße (Flansch) |
|
PPH-Serie PPH Single Beutelfiltergehäuse |
S1 = Größe Nr. 1 (Φ7"x17") | 1 = 1Stk | N40 = DN40 |
| S2 = Größe #2 (Φ7"x32") | |||
| S4 = Größe #4 (Φ4"x15") | N50 = DN50 | ||
| S5 = Größe #5 (Φ6"x20") | N65 = DN65 | ||
| S6 = Größe #6 (Φ7"x22") | N80 = DN80 |
Zum Beispiel:
PPH-S2-1-N65
PPH-Einzelbeutelfiltergehäuse der Serie PPH – Größe Nr. 2: Ø7"× 32" – 1 Stück – DN65
