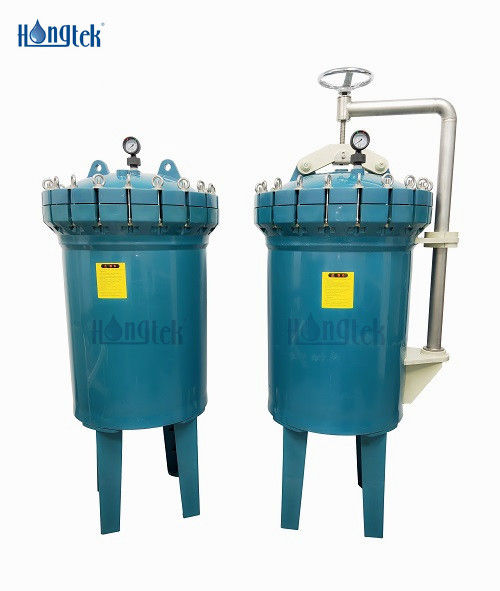

Das PPH-Kunststoff-Multibeutel-Polypropylen-Filtergehäuse der PPM-Serie ist ein integriertes, hochwertiges Kunststoff-Filtergehäuse, bei dem es sich um ein Mikrofiltrations-Filtrationssystem handelt, das speziell für einige industrielle Filtrationsszenarien wie Säure-Base-Flüssigkeiten und korrosive Flüssigkeiten entwickelt wurde, die von Edelstahl-Filtergehäusen nicht verwendet werden können. Für das PPH-Mehrfachbeutelfiltergehäuse wird die Schnellöffnungsmethode angewendet, die sich für die Installation und Demontage eignet und eine gute Dichtungsleistung aufweist. Das PP-Filtergehäuse aus Kunststoff mit mehreren Beuteln hat keine Fugen und Lötstellen, keine Sackgassen, ein glattes Aussehen, keine Verschmutzung und ist leicht zu reinigen. Das PPH-Mehrbeutelfiltergehäuse verfügt über ein breites Anwendungsspektrum, eine hohe Filtrationseffizienz, eine große Durchflussrate und eine lange Lebensdauer und hilft vielen Benutzern, viel Kosten zu sparen.
| Gehäusematerial | PPH (Polypropylen-Homopolymer) |
| Wohnrichtung | Vertikal |
| Taschengröße | Größe #2: Φ7"x32"L(Φ180x810mm) |
| Anzahl der Beutel | 2 Stück, 3 Stück, 4 Stück |
| Gehäusedicke | 22mm |
| Filtrationsbewertung | 1μm - 800μm |
| Verbindung | Unterer Anschluss |
| Einlass-/Auslasstyp | Flansch |
| Einlass-/Auslassgröße | DN100 |
| Dichtungstyp | Schwenkbolzenkappe mit/ohne Kipphebel |
| Dichtungsmaterial | Viton |
● Hohe Druckfestigkeit, große Durchflussrate, hohe Filtrationseffizienz und lange Lebensdauer
● Gute Abdichtung, alle Dichtungsringe bestehen aus Fluorkautschuk, was die Korrosionsbeständigkeit verbessert
● Geeignet für die Installation von internationalen Standard-Mehrfachbeuteln der Größe Nr. 2 und internationalen allgemeinen Standardflanschen
● Die maximale Arbeitstemperatur des PPH-Mehrbeutelfiltergehäuses beträgt 90 °C und der maximale Arbeitsdruck beträgt 1 MPa
● Das PPH-Mehrbeutelfiltergehäuse ist für Salzsäure mit einer Konzentration von 36 % und Schwefelsäure mit einer Konzentration von weniger als 90 % geeignet.
● Entsalzung
● PCB-Industrie
● Petrochemie
● Elektronikindustrie
● Industrielles Abwasser
● Galvanikindustrie
● Pharmazeutische Industrie
● Druck- und Färbereiindustrie
Betriebsdaten für PPH-Mehrbeutelfiltergehäuse
| Max. Temperatur | 90°C |
| Max. Druck | 145 psi (10 bar) |
| Flüssigkeitsflussrichtung | Unten rein und unten raus |
| Durchflussrate | 2 Stück Größe #2 (Φ7"x32"): 80 m³/h |
| 3 Stück Größe #2 (Φ7"x32"): 120 m³/h | |
| 4 Stück Größe #2 (Φ7"x32"): 160 m³/h | |
| Filterbereich | Jede Filterbeutelgröße Nr. 2 (Φ7"x32"): 0,5㎡ |

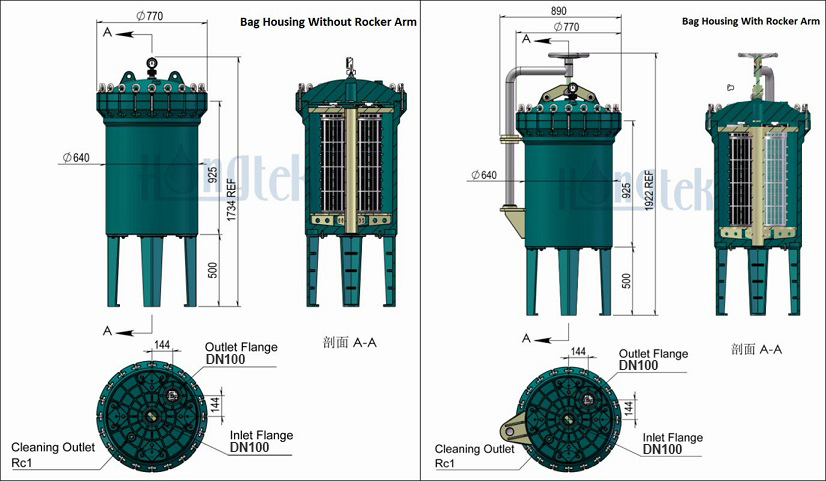

Zeichnung eines PPH-Kunststoff-Multibeutel-PP-Filtergehäuses
Die Methode zum Ersetzen der Filterbeutel des PPH-Mehrbeutelfiltergehäuses
1. Stoppen Sie die Pumpe, schließen Sie die Einlass- und Auslassventile und öffnen Sie das Ablassventil, um die Flüssigkeit im Beutelfiltergehäuse abzulassen.
2. Öffnen Sie die obere Abdeckung des Filtergehäuses, nehmen Sie die innere Druckplatte der oberen Abdeckung und den Filterbeutel-Druckring heraus.
3. Entfernen Sie den Filterbeutel und reinigen Sie alle Teile des Beutelfiltergehäuses.
4. Setzen Sie den neuen Filterbeutel wieder ein und legen Sie den Filterbeutel so in den Innenkorb, dass sich die Ringmündung des Filterbeutels nahe an der Innenwand des Filtergehäuses befindet.
5. Platzieren Sie den Druckring des Beutelfiltergehäuses senkrecht über dem Filterbeutelring und drücken Sie auf den Filterbeutelring.
6. Legen Sie die innere Druckplatte der oberen Abdeckung auf die Oberseite des Filterbeutels und drücken Sie den Dichtungsring flach an.
7. Schrauben Sie die obere Abdeckung des Beutelfiltergehäuses fest und installieren Sie das Manometer.
8. Schließen Sie das Ablassventil, öffnen Sie die Einlass- und Auslassventile, starten Sie die Pumpe und das Filtersystem ist betriebsbereit.
| PPM | Taschenabmessungen | Anzahl der Beutel | Einlass-/Auslassgröße (Flansch) | Kipphebel |
|
PPM-Serie PPH Filtergehäuse mit mehreren Beuteln |
S2 = Größe #2 (Φ7"x32") | 2 = 2St | N100 = DN100 | W = Mit Kipphebel |
| 3 = 3 Stück | ||||
| 4 = 4 Stück | T = Ohne Kipphebel |
Zum Beispiel:
PPM-S2-3-N100-W
PPM-Serie PPH-Mehrbeutelfiltergehäuse – Größe Nr. 2: Ø7"× 32" – 3 rund – DN100 – mit Kipphebel
Wenn ein größerer Durchfluss erforderlich ist, kann eine Parallelschaltung verwendet werden. Für spezielle PPH-Filtergehäuse mit mehreren Beuteln kontaktieren Sie uns bitte, um dies im Detail zu besprechen.
