Die PPH-Kunststoff-Mehrfachkartuschen-Polypropylen-Filtergehäuse der PPF-Serie gleichen die ungeeignete Verwendung von Edelstahl-Mehrfachkartuschengehäusen aus. Da bei der Filtration starker Säuren und Laugen sowie stark korrosiver Flüssigkeiten Filtergehäuse aus Edelstahl nicht verwendet werden können, weisen PP-Patronenfiltergehäuse eine bemerkenswert überlegene Leistung auf. Das PPH-Mehrfachpatronengehäuse besteht aus einem einteiligen Spritzgussverfahren, keine Nähte, keine Sackgassen, leicht zu reinigen, gute Abdichtung, mit streng auslaufsicherem Design, das Filtrat wird nicht umgangen, leckt nicht, geeignet für den Einbau verschiedener Tiefenfilterelemente, es hat eine gute Filterwirkung und eine lange Lebensdauer. Das PPH-Mehrfachpatronenfiltergehäuse ist ein hochwertiges, hocheffizientes, wirtschaftliches und praktisches hervorragendes Filtersystem.
| Gehäusematerial | PPH (Polypropylen-Homopolymer) |
| Wohnrichtung | Vertikal |
| Tiefenfiltertyp (Außendurchmesser: 2,5 Zoll) | PP-Schmelzblasfilter |
| Saitengewickelte Patrone | |
| Faltenpatronenfilter | |
| Patronenlänge | 10", 20", 30", 40" |
| Gehäusedicke | 16mm, 22mm |
| Filtrationsbewertung | 0,1 μm – 200 μm |
| Verbindung | Seitenanschluss, Bodenanschluss |
| Einlass-/Auslasstyp | Flansch |
| Einlass-/Auslassgröße | DN40, DN50, DN65, DN80 |
| Dichtungstyp | Typ mit Schraubkappe, Typ mit Schwenkbolzen |
| Dichtungsmaterial | Viton |
● All-Match: Internationaler Standard für Einlass- und Auslassflansche
● Kein Ausfluss: glatte Innenseite und gutes Dichtungsdesign, keine Restflüssigkeit im Filter
● Hohe Druckbeständigkeit: maximaler Arbeitsdruck 10 bar, Arbeitstemperatur 90℃
● Gute Abdichtung: Alle Dichtungsringe bestehen aus Fluorkautschuk, was die Korrosionsbeständigkeit verbessert
● Bequeme Bedienung: schnelles Öffnen und einfache Installation und Demontage, einfacher Austausch der Filterelement-Verbrauchsmaterialien
● Säure- und Alkalibeständigkeit: Geeignet für Salzsäure mit einer Konzentration von 36 % und Schwefelsäure mit einer Konzentration von weniger als 90 %
● Nahtloser Zylinder: Das Gehäuse und die Flansche werden in einem Durchgang spritzgegossen, ohne Nähte, mit glattem Aussehen und ohne Leckstellen.
● PCB-Industrie
● Metallbeschichtung
● LED-Ausrüstung
● Trankverarbeitung
● Chemische Industrie
● Tinten und Beschichtungen
● Abwasserbehandlung
● Säure-Base-Lösungsfiltration
Betriebsdaten für PPH-Mehrfachkartuschen-PP-Filtergehäuse
| Max. Temperatur | 90°C |
| Max. Druck | 116 psi (8 bar) |
| Flüssigkeitsflussrichtung | Seite nach innen und Seite nach außen |
| Unten rein und unten raus |

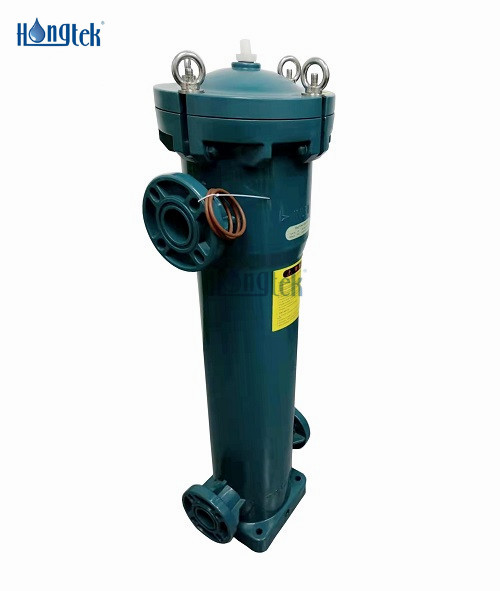

5 Stück 20-Zoll-PP-Plisseepatronenfilter, installiert in einem PPH-Mehrfachpatronengehäuse

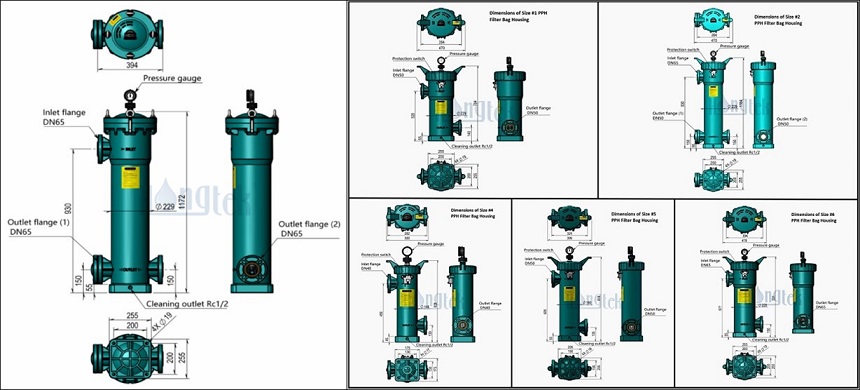

Zeichnung eines PPH-Kunststoff-Mehrfachkartuschen-PP-Filtergehäuses
● Keine seitliche Leckage, gute Dichtleistung, einfache Installation, Wartung und Austausch der Filterelemente.
● Starke Korrosionsbeständigkeit, geeignet für den Einsatz in Umgebungen mit starken Säuren, starken Laugen und hohen Temperaturen.
● Je nach Bedarf des Benutzers kann für die obere Abdeckung des PPH-Filtergehäuses zwischen einer Schraubkappe oder einer Schwenkverschlusskappe gewählt werden.
● Die unteren und oberen Dichtungen des Filtergehäuses können je nach 10-Zoll-, 20-Zoll- und 30-Zoll-Tiefenfilterelementen modifiziert werden.
● Das PPH-Filtergehäuse wird entsprechend dem Beutelfiltergehäusegehäuse modifiziert, um es an verschiedene Filtrationsszenarien anzupassen, die den Einsatz von Tiefenfiltern erfordern.
● Zur flexiblen Anpassung empfehlen sich je nach benötigtem Durchfluss Filterpatronen unterschiedlicher Länge, unterschiedliche Filterelementtypen und Filtergehäuse unterschiedlicher Höhe.

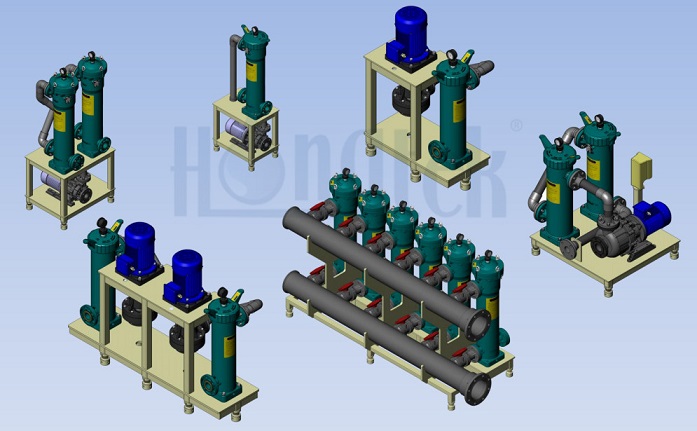

Installationsreferenz für das PPH-Patronenfiltergehäuse

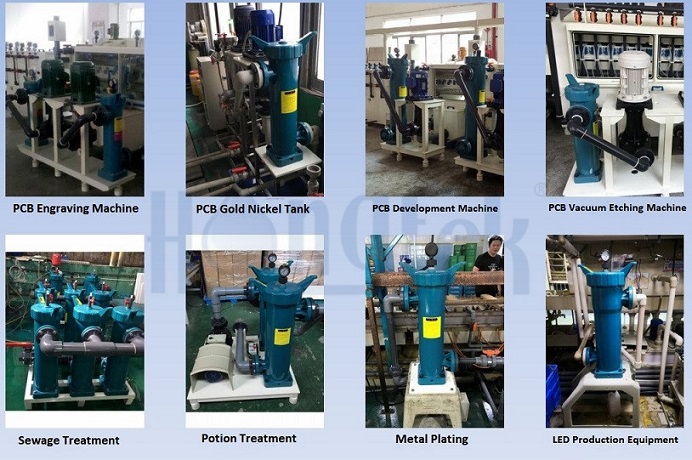

Anwendung des PPH-Kunststoff-Mehrfachkartuschen-PP-Filtergehäuses
| PPF | Patronentyp | Patronenlänge | Anzahl der Patronen | Dichtungstyp | Einlass-/Auslassgröße (Flansch) |
|
PPF-Serie PPH-Multi-Patronen-Filtergehäuse |
M = PP-Schmelzblasfilter | 10 = 10" | 3 = 3 Stück | C = Typ mit Schraubverschluss | N40 = DN40 |
| 5 = 5 Stück | |||||
| 20 = 20" | 25 = 25 Stück | N50 = DN50 | |||
| W = Saitengewickelte Patrone | 30 = 30 Stück | ||||
| 30 = 30" | 35= 35 Stück | N65 = DN65 | |||
| 40 = 40 Stück | B = Schwenkbolzentyp | ||||
| E = Faltenpatronenfilter | 40 = 40" | 45 = 45 Stück | N80 = DN80 | ||
| 50= 50 Stück |
Zum Beispiel:
PPF-M-30-5-C-N65
PPH-Mehrfachpatronen-Filtergehäuse der PPF-Serie – PP-Schmelzblasfilter – 30 Zoll – 5 Stück – Schwenkbolzentyp – DN65
Es gibt viele Arten von Filtergehäusen mit mehreren Patronen. Für spezifische Anforderungen wenden Sie sich bitte an unser Vertriebsteam.
