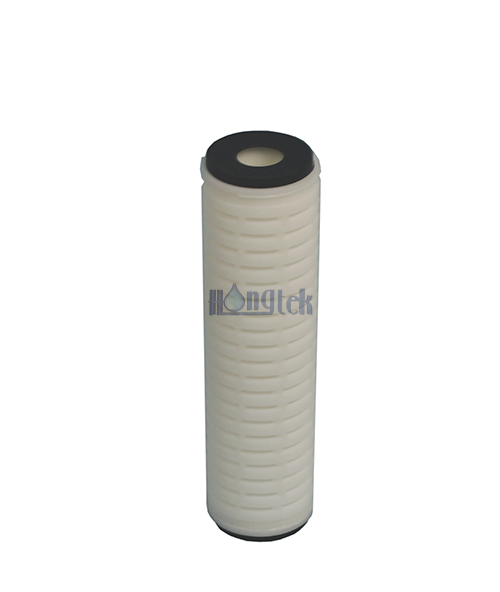

Die Nominal-PP-Plisseepatronenfilter der PCF-Serie bestehen aus Polypropylen-Fasermedien. PP-Faltenpatronenfilter bieten eine hervorragende Filtrationseffizienz und chemische Kompatibilität in einer Vielzahl von Prozessanwendungen der Flüssigkeitsfiltration.
Der Aufbau der nominalen PP-Faltenfilterpatronen nutzt thermische Schweißtechniken, um alle Komponenten abzudichten, so dass keine seitliche Leckage auftritt und so die 100-prozentige Integrität der PP-Faltenpatrone optimiert wird. PP-Faltenfilterpatronen haben eine große Oberfläche, die eine höhere Systemdurchflussrate und eine höhere Schmutzaufnahmekapazität als Tiefenfilter ermöglicht. PP-Faltenpatronen werden häufig im Vorfiltrationsbereich eingesetzt, der eine hohe Reinheit erfordert.
| Medien filtern | Polypropylen |
| Länge | 5", 9,75", 9,8", 10", 20", 30", 40" |
| Außendurchmesser | 2,75"(70mm) |
| Filtrationsbewertung | 0,1 μm, 0,22 μm, 0,45 μm, 0,65 μm, 0,8 μm, 1 μm, 2 μm, 3 μm, 5 μm, 10 μm, 20 μm, 30 μm, 40 μm, 50 μm, 60 μm |
| Kern | Polypropylen |
| Unterstützung/Entwässerung | Polypropylen |
| Dichtung/O-Ring | Silikon, EPDM, Viton, NBR, teflonverkapseltes Viton |
| Endkappe/Käfig | Polypropylen |
| Endkappentyp | DOE, 222/Flat, 222/Fin, 226/Flat, 226/Fin, 215/Flat, 215/Fin |
● Polypropylen-Faltenkartuschen sind gemäß FDA-Standard strikte Wahlmaterialien
● PP-Faltenpatronen zeichnen sich durch einen geringen Druckabfall, eine hohe Aufnahmekapazität für Verunreinigungen und eine lange Lebensdauer aus
● PP-Faltenpatronenfilter werden in Reinräumen hergestellt, um eine hohe Reinigungsumgebung zu gewährleisten
● Mehrschichtige Struktur, gute Filtereffizienz und konstante Leistung für ein breites Anwendungsspektrum
● Die Komponenten von PP-Faltenfiltern werden in vollständig versiegeltem Zustand durch thermische Verbindung und ohne Bindemittel zusammengefügt
| Kosmetik | Ätzmittel | Ölindustrie |
| Chemikalien | Essen & Getränke | Medikamentenfilterung |
| Halbleiter | Vorfiltration für RO/DI | Farben und Beschichtungen |
Betriebsdaten für PP-Faltenpatronenfilter der PCF-Serie mit Nennwert
| Maximale Betriebstemperatur | 80℃(176℉) |
| Max. Differenzdruck | 4,8 bar bei 20 ℃ (70 psi bei 68 ℉) |
| 3,4 bar bei 50 ℃ (50 psi bei 122 ℉) | |
| 1,4 bar bei 80 ℃ (20 psi bei 176 ℉) | |
| Maximaler Gegendruck | 40 psid bei 70 °F (2,8 bar bei 21 °C) |
| Empfohlener Austausch-Differenzdruck | 2,4 bar (35 psid) |
| Sterilisationstemperaturzeit | 121 ˚C (250 ˚F) für 30 Minuten bei 1,0 bar (14 psi) |

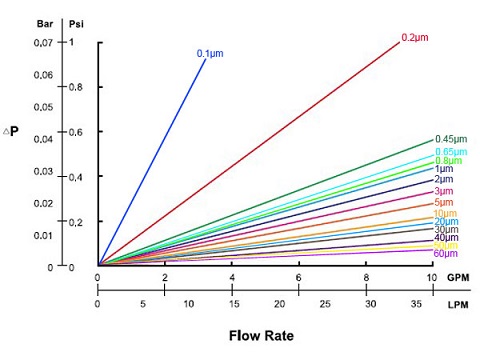

Druckabfallrate für 10-Zoll-PP-Plisseepatronenfilter
| 3D-Zeichnung für PP-Faltenpatronenfilter | ||||||||||
 |
● Durch thermische Schweißtechniken wird sichergestellt, dass PP-Faltenfilterpatronen keine seitliche Leckage aufweisen ● Ulti-Lagen plissiert, geringer Druckabfall, hohe Aufnahmekapazität für Verunreinigungen und lange Lebensdauer ● 100 % auf Integrität getestet, innerer Kern und Außenkäfig verstärken die Kapazität bei hohem Fließdruck ● Große Oberfläche, die eine hohe Durchflussrate und eine höhere Schmutzaufnahmekapazität als normale Tiefenfilter ermöglicht |
|||||||||
| Installationsbeispiel für PP-Faltenpatronenfilter | ||||||||||
 |
● Hergestellt in durchgehenden Längen von bis zu 40 Zoll und verschiedenen Filterklassen ● Breites Spektrum an chemischer Kompatibilität für den Einsatz in Vorfiltrationsfeldern mit hoher Durchflussrate ● Es können spezielle PP-Faltenpatronenfilter hergestellt werden, z. B. mit Sonderlänge und Edelstahl-Innenkern ● Verschiedene Endkappen passen zu Standardfiltergehäusen und sind einfach zu installieren, wodurch Arbeitskraft und Zeit gespart werden |
|||||||||

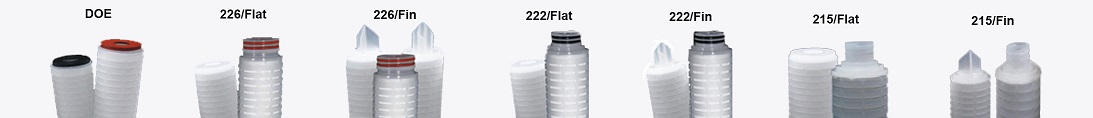

Endkappen aus PP-Plissee-Patronenfiltern
| PCF | Länge | Mikron-Bewertung | Endkappe | Dichtung/O-Ring | Addierer |
| PCF-Serie Nominale PP-Plissee-Patronenfilter |
5 = 5" | 0,1 = 0,1 μm | A = Double Open End (DOE) | S = Silikon | K = Dickerer PP-Käfig |
| 0,22 = 0,22 μm | |||||
| 9,75 = 9,75" | 0,45 = 0,45 μm | B = 222/Fläche (SOE) | |||
| 0,65 = 0,65 μm | E = EPDM | ||||
| 9,8 = 9,8" | 0,8 = 0,8 μm | C = 222/Fin(SOE) | |||
| 1 = 1μm | I = Endkappe mit Edelstahleinsatz | ||||
| 10 = 10" | 2 = 2μm | D = 226/flach (SOE) | N = NBR | ||
| 3 = 3μm | |||||
| 20 = 20" | 5 = 5μm | F = 226/Fin(SOE) | |||
| 10 = 10μm | V = Viton | ||||
| 30 = 30" | 20 = 20μm | G = 215/flach (SOE) | S = Edelstahlkern | ||
| 30 = 30μm | |||||
| 40 =40" | 40 = 40μm | H = 215/Fin(SOE) | T = Teflon-verkapseltes Viton | ||
| 50 = 50μm | |||||
| 60 = 60μm |
Zum Beispiel:
PCF-10-1-B-S
PP-Faltenpatronenfilter der PCF-Serie mit Nominalwert – 10 Zoll – 1 μm – 222/flach (SOE) – Silikon-O-Ring
