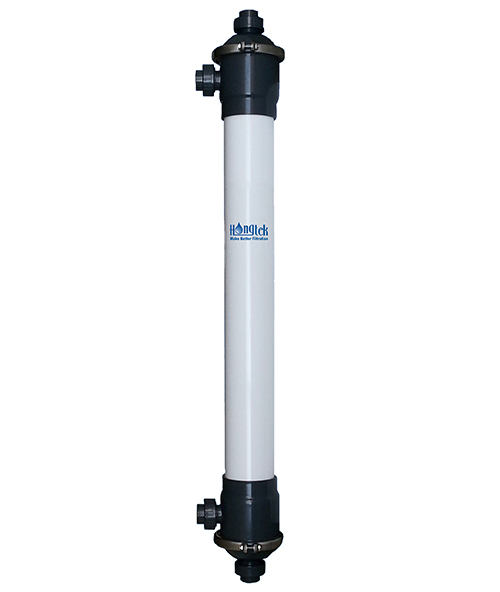

Das 6-Zoll-PVDF-Hohlfaser-Ultrafiltrationsmembranmodul der UFM160-Serie von Hongtek besteht aus einer hochwertigen modifizierten PVDF-Hohlfaser-Ultrafiltrationsmembran, die eine höhere chemische Stabilität, Oxidationsbeständigkeit, Säure- und Alkalibeständigkeit sowie eine lange Lebensdauer aufweist. Nach einer speziellen hydrophilen Behandlung verfügt die PVDF-Ultrafiltrationsmembran über dauerhafte hydrophile Eigenschaften, die einen hohen Wasserproduktionsfluss auch bei niedrigerem Transmembrandruck gewährleisten können. Die gleichmäßige Hohlraumverteilung der PVDF-Hohlfaser-Ultrafiltrationsmembran kann die Blockierung von Partikeln gut überwinden und die Stabilität und gute Qualität der Produktion gewährleisten Die PVDF-UF-Membran weist eine hohe Bruchfestigkeit und Dehnfähigkeit auf, wodurch die Wahrscheinlichkeit eines Bruchs der Filmfilamente wirksam verringert werden kann.
| Modul | UFM160 |

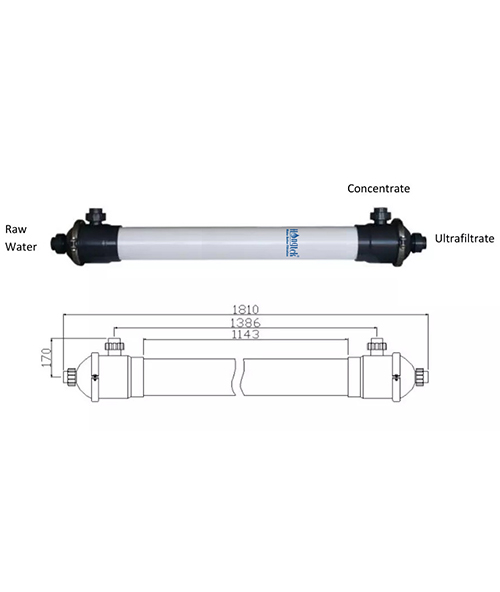

| Elementgröße | Ø160×1810mm |
| Membranmaterial | PVDF |
| Aktiver Membranbereich | 40m² |
| ID/OD der Hohlfaser | 0,8 mm/1,3 mm |
| MWCO | 200000 Dalton |
| Filterleistung | 0,1 Mikrometer |
| Material der Enddichtung | Epoxidharze |
| Material des Gehäuses | UPVC |
| Einlassrohr | DN40 OD 40 mm PVC-Rohr |
| Hergestelltes Wasserauslassrohr | DN40 OD 40 mm PVC-Rohr |
| Konzentriertes Wasserauslassrohr | DN40 OD 40 mm PVC-Rohr |
● PVDF-Hohlfaser UF ist antioxidativ, schmutzabweisend und leicht zu reinigen
● PVDF-Hohlfaser-UF verfügt über einen großen Membranfluss, eine stabile Wasserabgabe und eine lange Lebensdauer
● PVDF-UF-Membran kann mit Luft und Wasser gereinigt werden, hohe Rückgewinnungsrate des Membranflusses
● Geringer Platzbedarf, einfacher Austausch, Niederspannungsbetrieb, Einsparung von Strom- und Arbeitskosten
● Die Qualität des produzierten Wassers ist gut, die Wasserrückgewinnungsrate ist hoch, wodurch effektiv Wasserressourcen geschont werden
● Oberflächenwasseraufbereitung
● Vorbehandlung des RO-Systems
● Produktionslinie für Mineralwasser
● Trinkwasseraufbereitung von Leitungswasser
● Wiederverwendung von industriellem Abwasser in der Tiefenaufbereitung
● Wasseraufbereitung für Privathaushalte und Gewerbe
● Fortschrittliche Behandlung und Wiederverwertung kommunaler Abwässer
| Membran-Wasserflussmodus | Von außen nach innen |
| Betriebsmodus | Querstromfiltration oder Dead-End-Filtration |
| Reiner Wasserfluss | 8.000 l/h (0,15 MPa, 25℃) |
| Entworfener Wasserfluss | 40–120 l/m².h (0,15 MPa, 25 ℃) |
| Maximaler Betriebsdruck | 0,2 MPa |
| Maximaler Transmembrandruck | 0,15 MPa |
| Betriebstemperaturbereich | 5-45℃ |
| Trübung des Zulaufwassers | |
| Wassertrübung erzeugt | |
| Produziertes Wasser SS | ≤1 mg/l |
| Produziertes Wasser SDI | ≤3 |
| Betrieb PH-Bereich | Arbeiten: 4-10; Waschen: 2-12 |
| Entfernungsrate bakterieller Viren | >4log |
| Luftwaschvolumen | 0,1–0,15 N m3/m².Std |
| Luftwaschdruck | ≤0,1 MPa |

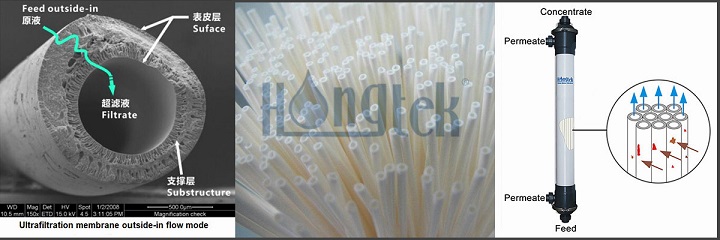

Funktionsprinzip der PVDF-Ultrafiltrationsmembran
● Der Wasserflussmodus der PVDF-UF-Membran erfolgt von außen nach innen
● Die Porengrößenverteilung der PVDF-Ultrafiltrationsmembranfasern ist gleichmäßig und die Filtrationsfläche ist größer
● Die PVDF-Ultrafiltration hat eine starke Anti-Flecken-Wirkung, ist säure- und alkalibeständig und hat eine lange Lebensdauer
● Die Filterfeinheit der PVDF-UF-Membran beträgt 0,1 Mikrometer, Partikel werden von der Membranwand eingefangen
● Wasser, kleine Moleküle und Ionen passieren unter Druck die Membranwände und bilden Ultrafiltrat
● Der Strömungsmodus der PVDF-Hohlfaser UF von außen nach innen gewährleistet die Stabilität und gute Qualität des produzierten Wassers
Projektfall eines 6-Zoll-PVDF-Ultrafiltrationsmembranmoduls

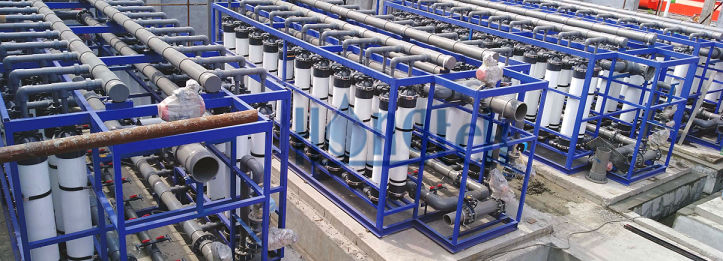

PVDF-Ultrafiltrationsausrüstung in Kraftwerken 18000m³/d
Prozess: Oberflächenwasser – Integrierter Wasserreiniger – Automatischer Reinigungsfilter – PVDF-UF-Membran – RO-Membran – Wasserversorgung
Geräteparameter: 6-Zoll-PVDF-UF-Membranmodul der Serie UFM160, 40 Stück/Gruppe, 4 Gruppen, insgesamt 160 Stück, Design-Betriebsfluss 65 l/m².h
Futterwasserbedarf
*Vor der Zufuhr von Wasser wird empfohlen, dass die Rohwasserpartikel nach dem Sicherheitsfilter weniger als 50 Mikrometer groß sein sollten.
| Trübung | ≤25NTU |
| Öl und Fett | ≤2 mg/l |
| Schwebender Feststoff (SS) | ≤20 mg/L |
| Gesamteisen | ≤1 mg/L |
| Kontinuierlicher Restchlorgehalt | ≤5 ppm |
| Chemischer Sauerstoffbedarf (CSB) | Empfohlen ≤500 mg/L |
*Das Material der UF-Membran ist polymerer organischer Kunststoff. Im Rohwasser dürfen keine organischen Lösungsmittel enthalten sein.
Rückspülparameter
| Maximaler Rückspüldruck | 0,2 MPa |
| Rückspüldurchflussrate | 100–150 l/m².h |
| Häufigkeit der Rückspülung | Alle 30-60min |
| Rückspüldauer | 30-60er Jahre |
| CEB-Frequenz | 0-4 mal pro Tag |
| CEB-Dauer | 5-10min |
| CIP-Frequenz | Alle 1-3 Monate |
| Sterilisation | 15 ppm Natriumhypochlorit |
| Waschen organischer Verschmutzung | 0,2 % Natriumhypochlorit + 0,1 % Natriumhydroxid |
| Waschen anorganischer Verschmutzungen | 1-2 % Zitronensäure/0,2 % Salzsäure |
