Die gewickelten Patronenfilter aus gebleichter Baumwolle der CSW-Serie bieten eine hohe Schmutzaufnahmekapazität für Partikel, deren Durchmesser im Mikrometerbereich in der flüssigkeitsverarbeitenden Industrie üblich sind. Gebleichte Baumwoll-Wickelpatronen bestehen aus gebleichtem Baumwoll-Wickelgarn und einem Kern aus rostfreiem Stahl oder PP-Kern, mit doppelt offenem Ende (DOE) oder Endkappenarten wie 222/Fin, 226/Flach usw. Baumwoll-Wickelpatronen sind wabenförmig gestaltet, um sicherzustellen, dass keine kurzen Fasern abbrechen. Darüber hinaus bieten gebleichte Baumwollkartuschen mit Fadenwicklung eine hohe Durchflussrate, eine gute chemische Beständigkeit, eine hervorragende Filtereffizienz und eine lange Lebensdauer. Baumwollfadenfilter werden häufig in der industriellen Öl-/Wassertrennung, petrochemischen Prozessen, der Wasseraufbereitung in Kraftwerken und vielen anderen wichtigen Industriebereichen eingesetzt.
| Medien filtern | Gebleichte Baumwolle |
| Länge | 5", 9,75", 9,8", 10", 20", 30", 40", 50" (je nach Kundenwunsch) |
| Innendurchmesser | 28 mm, 30 mm (spezielle ID kann individuell angepasst werden) |
| Außendurchmesser | 2,4"(61mm), 2,5"(63mm), 2,55"(65mm) Spezielle Außendurchmesser werden akzeptiert |
| Filtrationsbewertung | 1 μm, 5 μm, 10 μm, 20 μm, 30 μm, 50 μm, 75 μm, 100 μm |
| Kern | PP, SUS304, SUS316 |
| Dichtung/O-Ring | Silikon, EPDM, Viton, Buna |
| Endkappe | DOE, 222/Flat(SOE), 222/Fin(SOE), 226/Flat(SOE), 226/Fin(SOE) |
● Wattekartuschen verfügen über eine mehrfache Filtergenauigkeit
● Ohne Geruch, Schaumbildung, Klebstoffe und kein Herausfallen feiner Fasern
● Stabile Struktur, hohe Durchflussraten und niedrige Differenzdrücke
● Breite chemische Kompatibilität mit Öl, Wasser, Säuren und Laugen usw.
● Hohe Temperaturbeständigkeit und gleichbleibend gute Leistung
● Baumwollwickelfilter verfügen über verschiedene Kerne und Endkappen, die für Gehäuse geeignet sind
| Chemikalien | PCB-Industrie | Arzneimittel |
| Beschichtungslösungen | Vor-RO-Filtration | Öl-Wasser-Trennung |
| Petrochemischer Prozess | Kraftwerkswasseraufbereitung | Elektronik und Halbleiter |
Betriebsdaten für gewickelte Baumwoll-Patronenfilter
| Maximale Betriebstemperatur | Gebleichte Baumwolle mit SUS-Kern: 150 ℃ (300 ℉) |
| Max. Differenzdruck | 2,7 bar bei 27 ℃ (50 psi bei 80 ℉) |
| 1,4 bar bei 60 ℃ (20 psi bei 140 ℉) | |
| 0,7 bar bei 82 ℃ (10 psi bei 180 ℉) | |
| Empfehlen Sie, den Differenzdruck auszutauschen | 1 bar (14 psi) |

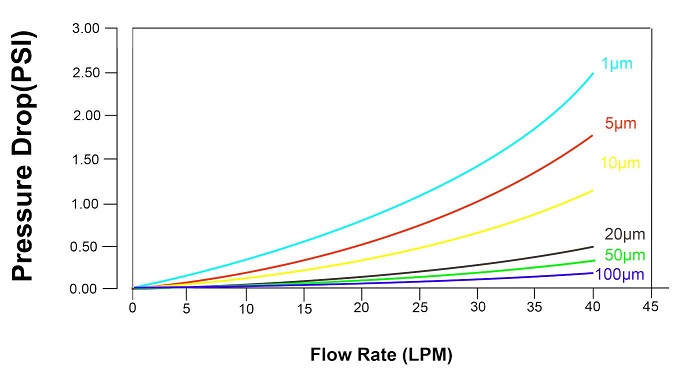

Druckabfall vs. Durchflussrate von 10-Zoll-Baumwoll-Kartuschenfiltern

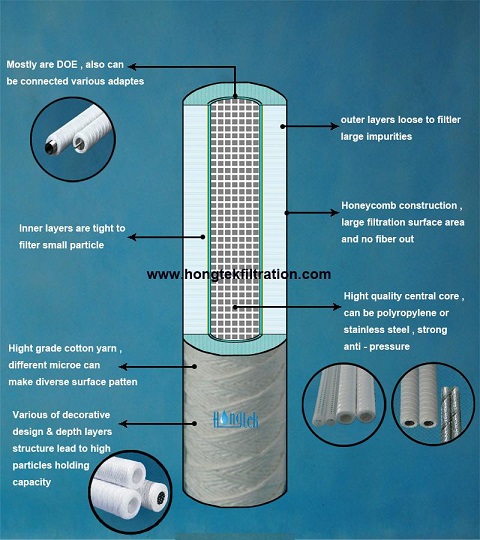

| Konstruktion von Baumwoll-Wickelpatronenfiltern | ||
 |
● Das Bild zeigt den Querschnitt von Baumwollpatronen ● Hohe Schmutzaufnahmekapazität, hohe Durchflussrate und lange Standzeit ● Von den Außenschichten bis zu den Innenschichten ist das Baumwollgarn locker bis fest ● Wabenkonstruktion ohne Verwendung von Klebstoffen und ohne feine Faserausfälle ● Mehrschichtiger Aufbau und Tiefenfiltrationsmuster sorgen für eine gute Filtrationseffizienz ● Hochwertige, gewickelte Baumwollfilter für Kompatibilität mit einer Vielzahl von Prozessflüssigkeiten |
|

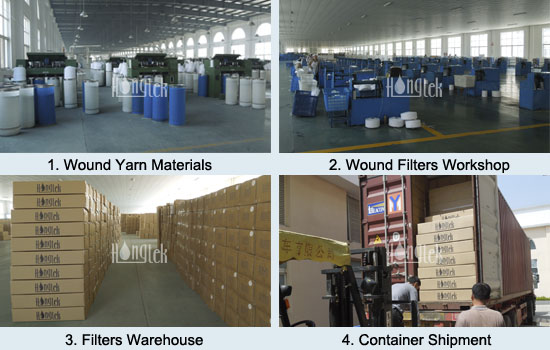

Herstellung von gewickelten Patronenfiltern aus Baumwolle
● Wickelgarnmaterialien: Alle Baumwollgarne bestehen aus hochwertigen, von der FDA zugelassenen Materialien
● Wundfilter-Workshop: Eine der größten Werkstätten für Baumwollpatronen in China, hohe Leistung und schnelle Lieferzeiten
● Lager für Wundpatronen: Wissenschaftliche Lagerung und Lagerung von Baumwollschnurfiltern zum Vorteil einer guten Liefereffizienz
● Containerversand: Patronen mit Baumwollfadenwicklung lassen sich bequem in Container verladen und gewährleisten einen sicheren und zeitnahen Transport für den Versand
| CSW | Ausweis | OD | Mikron-Bewertung | Länge | Kernmaterial | Endkappe | Dichtung/O-Ring |
|
CSW-Serie Gebleichte Baumwolle Saitengewickelte Patronenfilter |
A = 28 mm | C = 61 mm | 1 = 1μm | 5 = 5" | P = PP | D = DOE | S = Silikon |
| 5 = 5μm | 9,75 = 9,75" | ||||||
| M = 63 mm | 10 = 10μm | 9,8 = 9,8" | T = 222/Flach (SOE) | E = EPDM | |||
| 20 = 20μm | 10 = 10" | S4 = SUS 304 | |||||
| B = 30 mm | 30 = 30μm | 20 = 20" | O = 222/Fin(SOE) | V = Viton | |||
| F = 65 mm | 50 = 50μm | 30 = 30" | |||||
| 75 = 75μm | 40 = 40" | S6 = SUS 316 | P = 226/Flat (SOE) | U = Buna | |||
| 100 = 100μm | 50 = 50" | L = 226/Fin(SOE) |
Zum Beispiel:
CSW-B-M-5-10-S4-D
Baumwollfadengewickelte Patronenfilter der CSW-Serie – 30 mm – 63 mm – 5 μm – 10 Zoll – SUS 304 – Doppelt offenes Ende (DOE)
Spezielle Spezifikationen: Wattegewickelte Patronenfilter können individuell angepasst werden, z. B. spezielle Innendurchmesser, Außendurchmesser, Längen und Endkappen usw.
