Glasfaser-Strangwickelfilterkerzen der GSW-Serie sind klassische Tiefenwickelkerzen, die in kritischen Industrien weit verbreitet sind. Die wesentlichen Merkmale von Glasfaser-Wickelfiltern sind die gute chemische Kompatibilität, die Beständigkeit gegenüber saurem Alkali und die Beständigkeit bei hohen Temperaturen, wobei die maximale Temperatur bis zu 400 °C (750 °F) die beste Stabilität im Filtrationsprozess bietet. Übrigens führt die dichte innere und lockere äußere spiralförmige Glasfaserstruktur zu einer hervorragenden Filtrationseffizienz, einer hohen Durchflussrate und einer langen Lebensdauer.
| Medien filtern | Glasfaser |
| Länge | 5", 9,75", 9,8", 10", 20", 30", 40", 50" (je nach Kundenwunsch) |
| Innendurchmesser | 28 mm, 30 mm (spezielle ID kann individuell angepasst werden) |
| Außendurchmesser | 2,4"(61mm), 2,5"(63mm), 2,55"(65mm) Spezielle Außendurchmesser werden akzeptiert |
| Filtrationsbewertung | 1 μm, 5 μm, 10 μm, 20 μm, 30 μm, 50 μm, 75 μm, 100 μm |
| Kern | SUS304, SUS316 |
| Dichtung/O-Ring | Silikon, EPDM, Viton, Buna |
| Endkappe | DOE, 222/Flat(SOE), 222/Fin(SOE), 226/Flat(SOE), 226/Fin(SOE) |
● Die Standardfiltrationsleistung entfernt effektiv Verunreinigungen
● gute Filtereffizienz, hohe Durchflussrate und lange Lebensdauer
● Breite chemische Kompatibilität mit Öl, Wasser, Säuren und Laugen usw.
● Die Fähigkeit, hohen Temperaturen standzuhalten, erfüllt die kritischen Anwendungen
● Glasfaser-Strangwickelfilter haben eine stabile Struktur und es fallen keine Fasern aus
● Doppelte offene Enden (DOE) und Arten von Endkappen sind für den Einbau in verschiedene Gehäuse erhältlich
| Chemikalien | Organische Lösungsmittel | PCB-Industrie |
| Beschichtungslösungen | RO Vorfiltration | Öl-Wasser-Trennung |
| Petrochemischer Prozess | Elektronik und Halbleiter | Kraftwerkswasseraufbereitung |
Betriebsdaten für gewickelte Glasfaserfilterkerzen
| Maximale Betriebstemperatur | Glasfaser mit SUS-Kern: 400 ℃ |
| Max. Differenzdruck | 2,7 bar bei 27 ℃ (50 psi bei 80 ℉) |
| 1,4 bar bei 60 ℃ (20 psi bei 140 ℉) | |
| 0,7 bar bei 82 ℃ (10 psi bei 180 ℉) | |
| Empfehlen Sie, den Differenzdruck auszutauschen | 1 bar (14 psi) |
| Konstruktion von gewickelten Glasfaserfilterkerzen | ||
 |

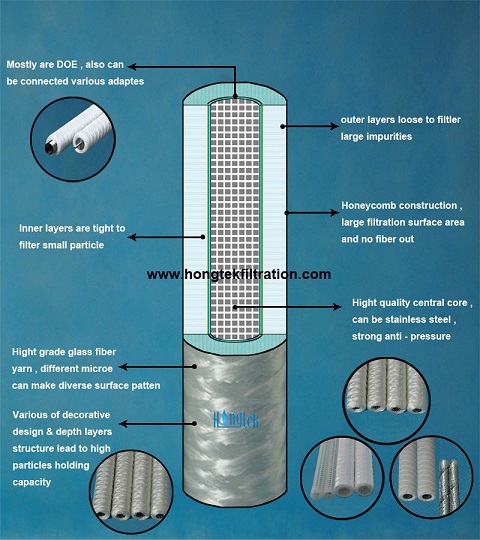

● Das Bild zeigt den Querschnitt von Glasfaserkartuschen ● Hohe Schmutzaufnahmekapazität, hohe Durchflussrate und lange Standzeit ● Wabenkonstruktion ohne Verwendung von Klebstoffen und ohne feine Faserausfälle ● Von den Außenschichten bis zu den Innenschichten sind die mit Glasfaser umwickelten Garne locker bis fest ● Mehrschichtiger Aufbau und Tiefenfiltrationsmuster sorgen für eine gute Filtrationseffizienz ● Hochwertige gewickelte Glasfaserfilter für Kompatibilität mit einer Vielzahl von Prozessflüssigkeiten |
|

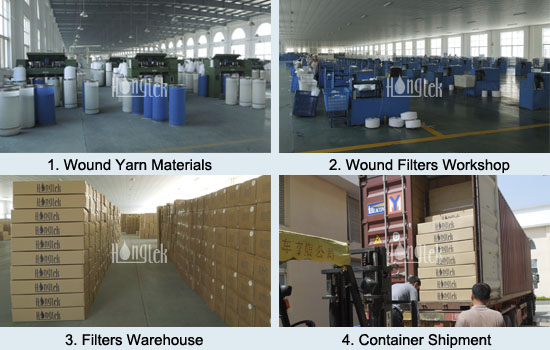

Herstellung von Glasfaser-Wickelfilterkerzen
● Wickelgarnmaterialien: Alle Glasfasergarne bestehen aus hochwertigen, von der FDA zugelassenen Materialien
● Wundfilter-Workshop: Eine der größten Werkstätten für Glasfaserpatronen in China, hohe Leistung und schnelle Lieferzeiten
● Lager für Wundpatronen: Wissenschaftliche Lagerung und Lagerung von Glasfaser-Wickelfiltern zum Vorteil einer guten Liefereffizienz
● Containertransport: Glasfasergewickelte Filterkartuschen lassen sich bequem in Container verladen und sorgen so für einen sicheren und zeitnahen Transport für den Versand
| GSW | Ausweis | OD | Mikron-Bewertung | Länge | Kernmaterial | Endkappe | Dichtung/O-Ring |
|
GSW-Serie Glasfaser Saitengewickelte Filterpatronen |
A = 28 mm | C = 61 mm | 1 = 1μm | 5 = 5" | S4 = SUS 304 | D = DOE | S = Silikon |
| 5 = 5μm | 9,75 = 9,75" | ||||||
| M = 63 mm | 10 = 10μm | 9,8 = 9,8" | T = 222/Flach (SOE) | E = EPDM | |||
| 20 = 20μm | 10 = 10" | ||||||
| B = 30 mm | 30 = 30μm | 20 = 20" | S6 = SUS 316 | O = 222/Fin(SOE) | V = Viton | ||
| F = 65 mm | 50 = 50μm | 30 = 30" | |||||
| 75 = 75μm | 40 = 40" | P = 226/Flat (SOE) | U = Buna | ||||
| 100 = 100μm | 50 = 50" | L = 226/Fin(SOE) |
Zum Beispiel:
GSW-A-F-1-10-S6-D
Glasfaser-Strangwickelfilterpatronen der GSW-Serie – 28 mm – 65 mm – 1 μm – 10 Zoll – SUS 316 – Doppelt offenes Ende (DOE)
Spezielle gewickelte Glasfaserfilterpatronen können individuell angepasst werden, z. B. mit speziellem Innendurchmesser, Außendurchmesser, Länge und Endkappen usw.
