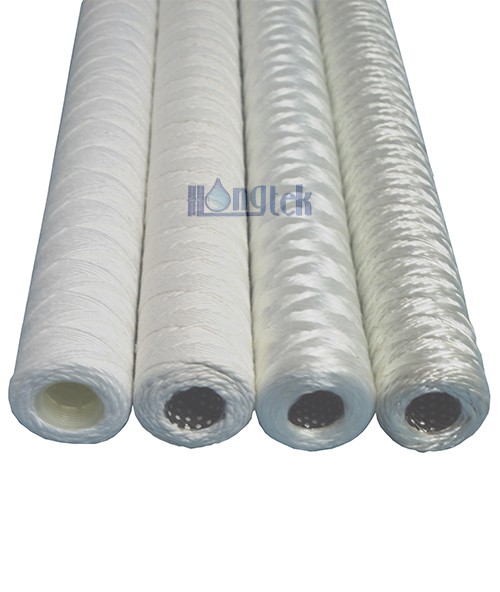

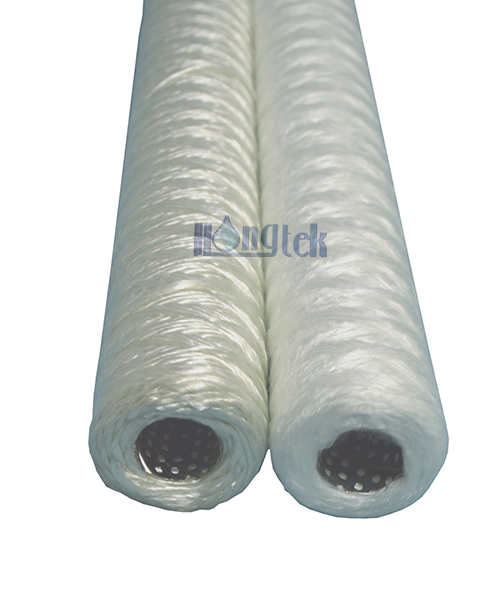

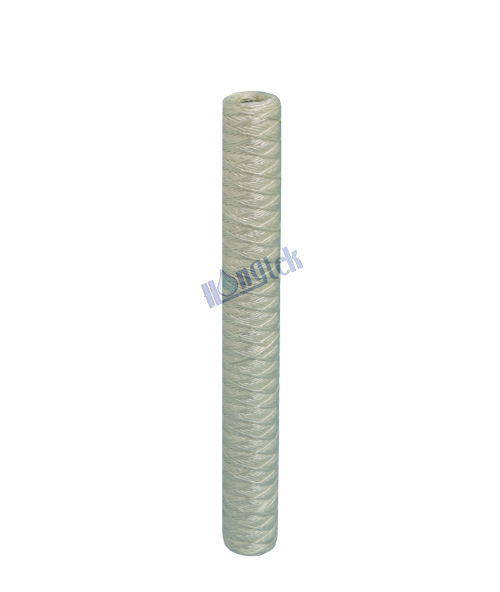

Bei den Glasfaser-Garnpatronenfiltern der FSW-Serie handelt es sich um verbesserte Garnpatronen für die Flüssigkeitsverarbeitung in der Mikrometerindustrie. Glasfaser-Wickelgarnpatronen sind stärker gewickelt als normale Polypropylen- oder gebleichte Baumwoll-Wickelgarne und bestehen aus dichteren Schichten innen und gröberen Schichten außen. Hochwertige Glasfaser-Patronenfilter verfügen im Vergleich zu herkömmlichen String-Patronen über eine gute Filterkapazität und eine lange Lebensdauer, eine hohe Durchflussrate bei geringem Druckabfall, eine hervorragende Schmutzaufnahmekapazität und Effizienz.
| Medien filtern | Glasfaser |
| Länge | 5", 9,75", 9,8", 10", 20", 30", 40", 50" (je nach Kundenwunsch) |
| Innendurchmesser | 28 mm, 30 mm (spezielle ID kann individuell angepasst werden) |
| Außendurchmesser | 2,4"(61mm), 2,5"(63mm), 2,55"(65mm) Spezielle Außendurchmesser werden akzeptiert |
| Filtrationsbewertung | 1 μm, 5 μm, 10 μm, 20 μm, 30 μm, 50 μm, 75 μm, 100 μm |
| Kern | SUS304, SUS316 |
| Dichtung/O-Ring | Silikon, EPDM, Viton, Buna |
| Endkappe | DOE, 222/Flat(SOE), 222/Fin(SOE), 226/Flat(SOE), 226/Fin(SOE) |
● Hohe Temperaturbeständigkeit und gute chemische Verträglichkeit
● Glasfaser-Garnpatronen sind einfach zu installieren, auszutauschen und zu warten
● Mit Glasfasern umwickelte Garnfilter bieten vielfältige Einsatzmöglichkeiten, eine lange Lebensdauer und angemessene Kosten
● Glasfasergewickelte Patronenfilter haben keinen Tropfen, eine stabile Konstruktion und eine gute Filtrationseffizienz
● Die kontinuierliche Strangwickelgeometrie der gewickelten Garnpatronen sorgt für eine gleichbleibende Leistung bei der Flüssigkeitsfiltration
● Es sind verschiedene O-Ring- und Endkappenoptionen für Glasfaser-Patronenfilter erhältlich, die für verschiedene Filtergehäuse geeignet sind
| Wasserreinigung | Verdünnen Sie Säuren und Laugen | Vorfilter für Membranen |
| Öl-Wasser-Trennung | Galvanikindustrie | Elektronik und Halbleiter |
| Petrochemische Industrie | Kraftwerkswasseraufbereitung | Organische Säuren & Lösungsmittelfiltration |
Betriebsdaten für Patronenfilter mit umwickeltem Glasfasergarn
| Maximale Betriebstemperatur | Glasfaser mit SUS-Kern: 400 ℃ |
| Max. Differenzdruck | 2,7 bar bei 27 ℃ (50 psi bei 80 ℉) |
| 1,4 bar bei 60 ℃ (20 psi bei 140 ℉) | |
| 0,7 bar bei 82 ℃ (10 psi bei 180 ℉) | |
| Empfehlen Sie, den Differenzdruck auszutauschen | 1 bar (14 psi) |
| Konstruktion von Patronenfiltern mit umwickeltem Glasfasergarn | ||
 |

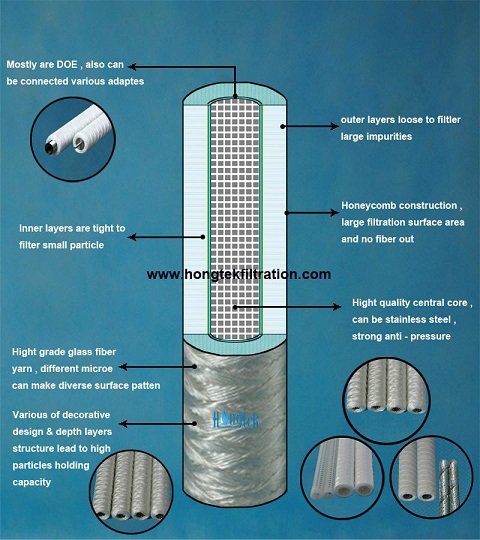

● Das Bild zeigt den Querschnitt von gewickelten Garnpatronen ● Hohe Schmutzaufnahmekapazität, hohe Durchflussrate und lange Standzeit ● Von den Außenschichten bis zu den Innenschichten sind die mit Glasfaser umwickelten Garne locker bis fest ● Wabenkonstruktion ohne Verwendung von Klebstoffen und ohne feine Faserausfälle ● Mehrschichtiger Aufbau und Tiefenfiltrationsmuster sorgen für eine gute Filtrationseffizienz ● Hochwertige Glasfasergarnfilter für Kompatibilität mit einer Vielzahl von Prozessflüssigkeiten |
|

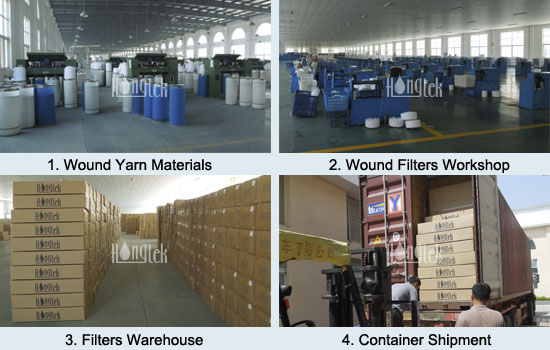

Herstellung von Patronenfiltern aus Glasfasergarn
● Wickelgarnmaterialien: Alle Glasfasergarne bestehen aus hochwertigen, von der FDA zugelassenen Materialien
● Wundfilter-Workshop: Eine der größten Werkstätten für Glasfaser-Garnpatronen in China, hohe Leistung und schnelle Lieferzeiten
● Lager für Wundpatronen: Wissenschaftliche Lagerung und Lagerhaltung von Glasfaser-Wickelgarnfiltern zugunsten einer guten Liefereffizienz
● Containerversand: Glasfasergewickelte Patronenfilter lassen sich bequem in Container verladen und gewährleisten einen sicheren und zeitnahen Transport für den Versand
| FSW | Ausweis | OD | Mikron-Bewertung | Länge | Kernmaterial | Endkappe | Dichtung/O-Ring |
|
FSW-Serie Glasfaser Patronenfilter aus gewickeltem Garn |
A = 28 mm | C = 61 mm | 1 = 1μm | 5 = 5" | S4 = SUS 304 | D = DOE | S = Silikon |
| 5 = 5μm | 9,75 = 9,75" | ||||||
| M = 63 mm | 10 = 10μm | 9,8 = 9,8" | T = 222/Flach (SOE) | E = EPDM | |||
| 20 = 20μm | 10 = 10" | ||||||
| B = 30 mm | 30 = 30μm | 20 = 20" | S6 = SUS 316 | O = 222/Fin(SOE) | V = Viton | ||
| F = 65 mm | 50 = 50μm | 30 = 30" | |||||
| 75 = 75μm | 40 = 40" | P = 226/Flat (SOE) | U = Buna | ||||
| 100 = 100μm | 50 = 50" | L = 226/Fin(SOE) |
Zum Beispiel:
FSW-B-M-10-40-S4-D
Glasfaser-Garn-Patronenfilter der FSW-Serie – 30 mm – 63 mm – 10 μm – 40 Zoll – SUS 304 – doppelt offenes Ende (DOE)
Spezielle Patronenfilter aus gewickeltem Glasfasergarn können individuell angepasst werden, z. B. mit speziellen Innendurchmessern, Außendurchmessern, Längen und Endkappen usw.
