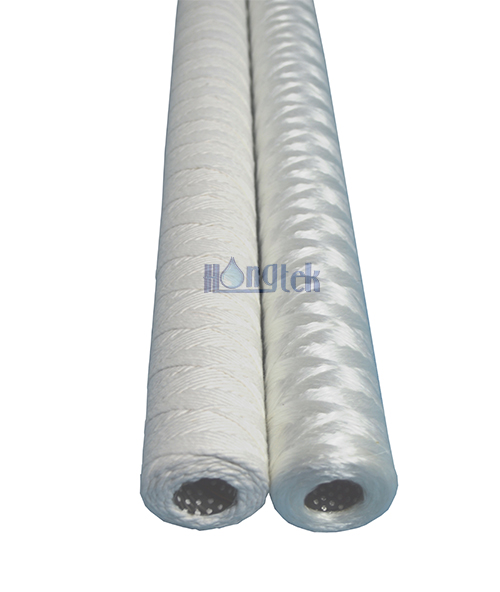

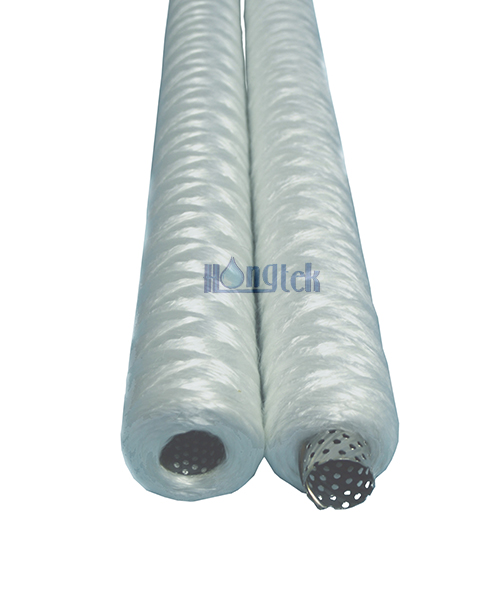

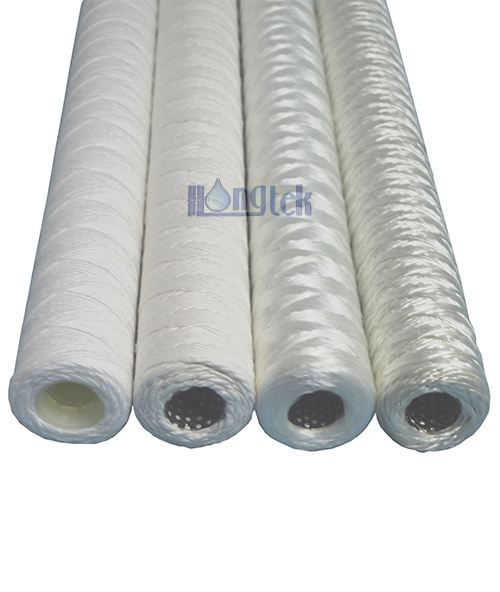

Fadengewickelte Patronenfilter der ESW-Serie sind von Hongtek China entwickelte Tiefenwickelfilter, die aus Endlosfilamentgarn zusammen mit starkem Polypropylen und spiralförmigen Edelstahl-Mittelkernen bestehen. Längen von 60 Zoll und 70 Zoll gewickelter Patronenfilter sind speziell für Kesselwassersysteme von Kraftwerksproduktionsanlagen konzipiert. Extra lange Fasern der Kraftwerkspatronen bedeuten eine längere und größere Oberflächenfiltrationsfläche. Kondensatwickelfilter verfügen über eine breite chemische Kompatibilität für Öl, Wasser, Säuren und Laugen, hohe Durchflussraten, niedrige Differenzdrücke und eine lange Lebensdauer und sind daher für die Anforderungen immer strengerer Kesselspeisewasserbereiche qualifiziert.
| Medien filtern | PP, gebleichte Baumwolle, Glasfaser (Fädigkeit oder Drehung) |
| Länge | 60"(1524mm), 70"(1778mm) Je nach Kundenwunsch |
| Innendurchmesser | 28 mm, 30 mm (spezielle ID kann individuell angepasst werden) |
| Außendurchmesser | 2,4"(61mm), 2,5"(63mm) Sonderaußendurchmesser wird akzeptiert |
| Filtrationsbewertung | 1 μm, 5 μm, 10 μm, 20 μm, 30 μm, 50 μm, 75 μm, 100 μm |
| Kern | PP, SUS304, SUS316 |
| Dichtung/O-Ring | Silikon, EPDM, Viton, Buna |
| Endkappe | DOE, erweiterter Kern, erweiterter Gewindeadapter 1 3/16" (1,19") 24 Gewindegänge/Zoll, erweiterter Gewindeadapter 1/4" 20 Gewindegänge/Zoll |
● Kraftwerksgewickelte Patronen verfügen über eine hohe Durchflussrate und eine lange Lebensdauer
● Kraftwerksgewickelte Filterpatronen haben einen hohen Widerstandsdruck und keine Verformung
● 60-Zoll- und 70-Zoll-Patronenfilter mit Fadenwicklung haben eine größere Fläche für Anwendungen mit hohem Durchfluss
● DOE oder erweiterter Edelstahl-Gewindeadapter, einfacher Einbau in vorhandene Gehäuse
● Kondensatwickelfilter verfügen über eine breite chemische Kompatibilität gegenüber Öl, Wasser, Säuren und Laugen
● Kondensatfiltration
● Kühl- und Kesselwasser
● Wasserfiltration zur Stromerzeugung
● RO-Vorfiltration und Entsalzung von Meerwasser
Betriebsdaten für Kraftwerks-Wundpatronen
| Maximale Betriebstemperatur | Polypropylen: 60℃(140℉) |
| Gebleichte Baumwolle mit SUS-Kern: 150 ℃ (300 ℉) | |
| Glasfaser mit SUS-Kern: 400 ℃ (750 ℉) | |
| Max. Differenzdruck | 2,7 bar bei 27 ℃ (50 psi bei 80 ℉) |
| 1,4 bar bei 60 ℃ (20 psi bei 140 ℉) | |
| 0,7 bar bei 82 ℃ (10 psi bei 180 ℉) | |
| Empfehlen Sie, den Differenzdruck auszutauschen | 2,0 bar (29 psi) |
| Bau von String-Wound-Patronen für Kraftwerke | ||
 |

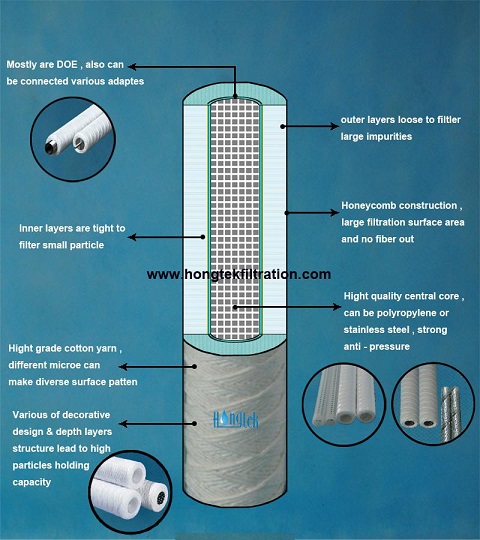

● Das Bild zeigt den Querschnitt von Fadenpatronen ● Hohe Schmutzaufnahmekapazität, hohe Durchflussrate und lange Standzeit ● Wabenkonstruktion ohne Verwendung von Klebstoffen und ohne feine Faserausfälle ● Von den Außenschichten bis zu den Innenschichten sind die Kondensatwickelfilter locker bis fest ● Mehrschichtiger Aufbau und Tiefenfiltrationsmuster sorgen für eine gute Filtrationseffizienz ● Hochwertige Kondensat-Wickelpatronen für Kompatibilität mit einer Vielzahl von Prozessflüssigkeiten |
|
Herstellung, Verpackung und Installation von Schnurgewickelte Patronenfilter
Herstellung: Hochwertige, von der FDA zugelassene PP-/Baumwoll-/Glasfaser-Wickelgarnmaterialien und ein perfektes Qualitätsmanagementsystem zur Aufrechterhaltung einer hohen Leistung
Verpackung: Für 60 Zoll oder 70 Zoll ist es besonders lang und schwer. Legen Sie auch einige Endkappen bei. Verwenden Sie eine nicht begasende Holzkistenverpackung, um die Sicherheit beim Transport zu gewährleisten
Installation: 60-Zoll- oder 70-Zoll-Tonabnehmer mit Saitenwicklung lassen sich einfach in das Gehäuse einbauen und sind kostengünstig, sodass viel Arbeitskosten und Zeit gespart werden können
| ESW | Medien filtern | Länge | Ausweis | OD | Mikron-Bewertung | Kernmaterial | Endkappe |
|
ESW-Serie Saitengewickelte Patronenfilter |
PP = PP | 60 = 60"(1524mm) | A = 28 mm | C = 61 mm | 1 = 1μm | P = PP | D = Doppeltes offenes Ende (DOE) |
| 5 = 5μm | |||||||
| 10 = 10μm | EX = Erweiterter Kern | ||||||
| BC = Gebleichte Baumwolle | 20 = 20μm | S4 = SUS 304 | |||||
| 70 = 70"(1778mm) | B = 30 mm | M = 63 mm | 30 = 30μm | T24 = Erweiterter Thread Adapter 1 3/16" (1,19") 24 Fäden/Zoll |
|||
| GF = Threadiness Glasfaser | 50 = 50μm | ||||||
| 75 = 75μm | S6 = SUS 316 | T20 = Erweitertes Gewinde Adapter 1/4" 20 Fäden/Zoll |
|||||
| TF = Verdrillung von Glasfasern | 100 = 100μm |
Zum Beispiel:
ESW-GF-60-B-M-5-S4-D
Fadengewickelte Patronenfilter der ESW-Serie – fadenförmige Glasfaser – 60" (1524 mm) – 30 mm – 63 mm – 5 μm – SUS 304 – Doppeltes offenes Ende (DOE)
Spezielle Spezifikationen für gewickelte Patronenfilter für die Kraftwerkskondensatfiltration können individuell angepasst werden, z. B. spezielle Innendurchmesser, Außendurchmesser, Längen und Endkappen usw.
