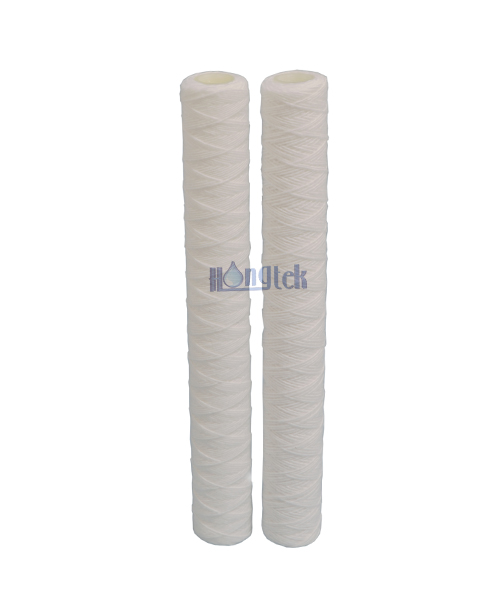

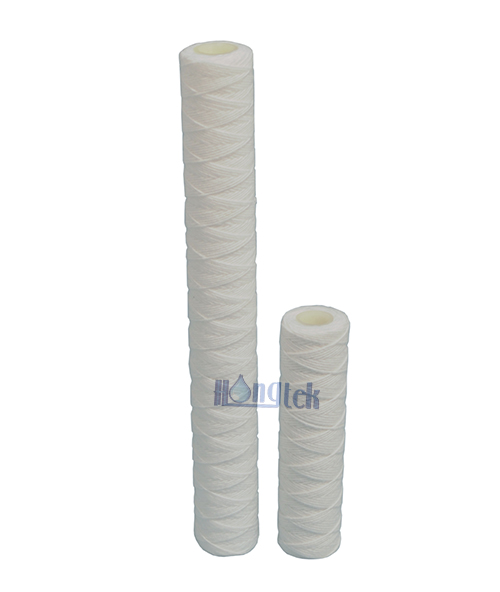

PSW Seires PP-Strangwickelpatronenfilter werden in einer Wabenkonstruktion aus FDA-zugelassenem Polypropylen-Wickelgarnmaterial hergestellt, wobei die Außenschichten locker und die Innenschichten fest sind. Hongtek verwendet einen Computermodellierungsprozess, der PP-Saitenpatronen geometrisch optimiert und die Nutzung der Patronenoberfläche durch die rautenförmigen Tiefenfiltrationskegel maximiert.
PP-Wickelkartuschen verstärken das Dichtedesign und sorgen für eine hohe Durchflussrate, einen geringen Druckabfall und eine hervorragende Schmutzaufnahmekapazität. PP-Strangwickelfilter sind in vielen industriellen Prozessen wirksam, wie z. B. Vor-RO-Filtration, Lebensmittel und Getränke, chemische Filterlösungen, Abwasseraufbereitung und petrochemische Prozesse usw. PP-Strangwickelpatronen sind wirtschaftliche Lösungen zur Reduzierung feiner Sedimente, einschließlich Sand, Schlick, Rost und Zunderpartikel.
| Medien filtern | Polypropylen |
| Länge | 5", 9,75", 9,8", 10", 20", 30", 40", 50" (je nach Kundenwunsch) |
| Innendurchmesser | 28 mm, 30 mm (spezielle ID kann individuell angepasst werden) |
| Außendurchmesser | 2,4"(61mm), 2,5"(63mm), 2,55"(65mm) Spezielle Außendurchmesser werden akzeptiert |
| Filtrationsbewertung | 1 μm, 5 μm, 10 μm, 20 μm, 30 μm, 50 μm, 75 μm, 100 μm |
| Kern | PP, SUS304, SUS316 |
| Dichtung/O-Ring | Silikon, EPDM, Viton, Buna |

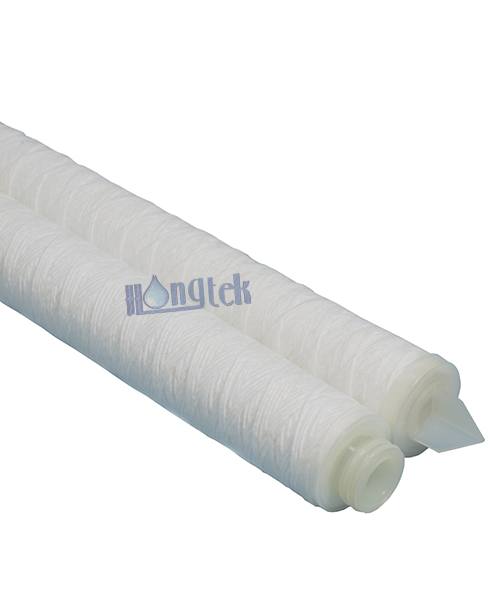

| Endkappe | DOE, 222/Flat(SOE), 222/Fin(SOE), 226/Flat(SOE), 226/Fin(SOE) |
● Breite chemische Kompatibilität und lange Filterlebensdauer führen zu Kosteneinsparungen
● Die große Oberfläche verbessert die Filtrationseffizienz der PP-Saitenpatronen
● PP-Wundpatronen haben ein breites Anwendungsspektrum und unterschiedliche Entfernungswerte
● Die Wabenkonstruktion der PP-Wickelfilter bietet eine gleichbleibende Leistung und eine hohe Schmutzaufnahmekapazität
● PP-Wundkartuschen verfügen über eine abgestufte Porenstruktur zur effizienten Entfernung verschiedenster Partikelgrößen
● Das zu 100 % von der FDA zugelassene Polypropylen-Wickelgarnmaterial verhindert Gerüche, Schaumbildung, Klebstoffe und das Herausfallen feiner Fasern
| Essen & Getränke | Vor-RO-Wasserfiltration | PCB-Industrie |
| Trinkwasserfilter | Chemische Filterlösung | Galvanische Flüssigkeitsfiltration |
| Petrochemischer Prozess | Pharmazeutischer Prozess | Elektronik und Halbleiter |
Betriebsdaten für gewickelte PP-Patronenfilter
| Maximale Betriebstemperatur | 60 ℃(140℉) |
| Max. Differenzdruck | 2,7 bar bei 27 ℃ (50 psi bei 80 ℉) |
| 1,4 bar bei 60 ℃ (20 psi bei 140 ℉) | |
| 0,7 bar bei 82 ℃ (10 psi bei 180 ℉) | |
| Flüssigkeitsströmungsrichtung | Von außen nach innen |
| Empfehlen Sie, den Differenzdruck auszutauschen | 1 bar (14 psi) |
Druckabfall im Vergleich zur Durchflussrate von 10-Zoll-PP-Schnur-Patronenfiltern

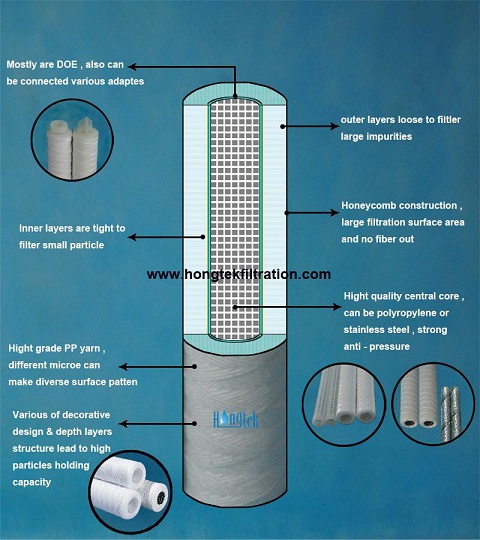

| Konstruktion von gewickelten PP-Patronenfiltern | ||
 |
● Das Bild zeigt den Querschnitt von PP-Wundpatronen ● Hohe Schmutzaufnahmekapazität, hohe Durchflussrate und lange Standzeit ● Von den äußeren Lagen bis zu den inneren Lagen ist das aufgewickelte Garn locker bis fest ● Wabenkonstruktion ohne Verwendung von Klebstoffen und ohne feine Faserausfälle ● Mehrschichtiger Aufbau und Tiefenfiltrationsmuster sorgen für eine gute Filtrationseffizienz ● Hochwertige PP-Strangwickelfilter für Kompatibilität mit einer Vielzahl von Prozessflüssigkeiten |
|

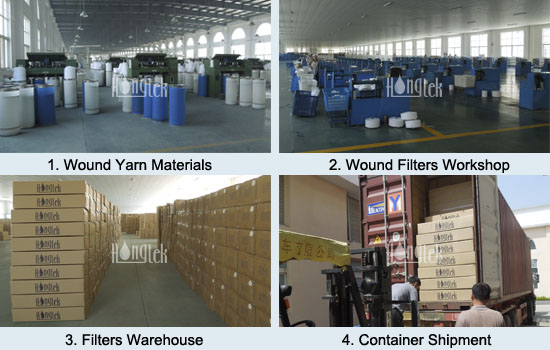

Herstellung von gewickelten PP-Patronenfiltern
● Wickelgarnmaterialien: Alle PP-Wickelgarne bestehen aus hochwertigen, von der FDA zugelassenen, umweltfreundlichen PP-Materialien, sodass Sie die Vorteile der Filtermaterialindustrie nutzen können
● Filter-Workshop: Eine der größten Werkstätten für PP-Strangwickelfilter in China, hohe Leistung und schnelle Lieferzeit, überlegene Qualität, ausgezeichnetes Managementsystem
● Lager für Wundpatronen: Die wissenschaftliche Lagerung und das Lager von PP-Wundkartuschen sind ebenfalls wichtig, ein sauberes und feuchtigkeitsbeständiges Lager zum Vorteil einer guten Liefereffizienz
● Containerversand: PP-Schnurkartuschen lassen sich bequem in Container laden, ein Gabelstapler ist schnell für Kartons oder Paletten einsetzbar, spart Platz und Zeit und sorgt für einen sicheren Transport für den Versand
| PSW | Ausweis | OD | Mikron-Bewertung | Länge | Kernmaterial | Endkappe | Dichtung/O-Ring |
|
PSW-Serie PP-Saitengewickelte Patronenfilter |
A = 28 mm | C = 61 mm | 1 = 1μm | 5 = 5" | P = PP | D = DOE | S = Silikon |
| 5 = 5μm | 9,75 = 9,75" | ||||||
| M = 63 mm | 10 = 10μm | 9,8 = 9,8" | T = 222/Flach (SOE) | E = EPDM | |||
| 20 = 20μm | 10 = 10" | S4 = SUS 304 | |||||
| B = 30 mm | 30 = 30μm | 20 = 20" | O = 222/Fin(SOE) | V = Viton | |||
| F = 65 mm | 50 = 50μm | 30 = 30" | |||||
| 75 = 75μm | 40 = 40" | S6 = SUS 316 | P = 226/Flat (SOE) | U = Buna | |||
| 100 = 100μm | 50 = 50" | L = 226/Fin(SOE) |
Zum Beispiel:
PSW-A-M-5-40-P-D
PP-Saitengewickelte Patronenfilter der PSW-Serie – 28 mm – 63 mm – 5 μm – 40 Zoll – PP-Kern – Doppeltes offenes Ende (DOE)
Spezielle Spezifikationen für gewickelte PP-Patronenfilter können individuell angepasst werden, z. B. spezielle Innendurchmesser, Außendurchmesser, Längen und Endkappen usw.
